Схема на свързване на системата за управление на двигателя G6BA
0

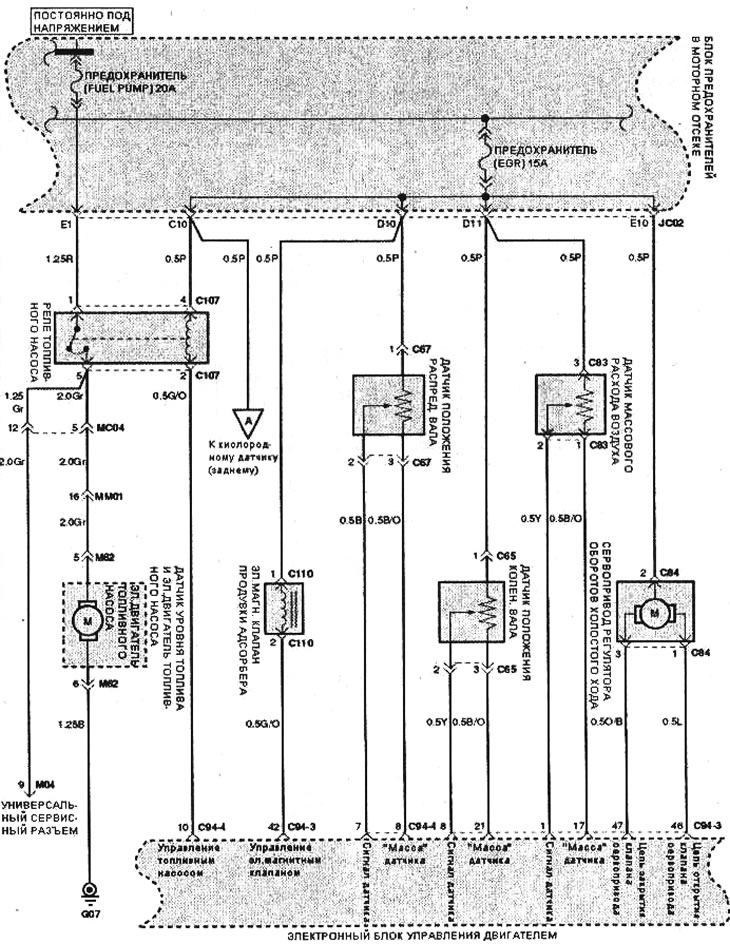

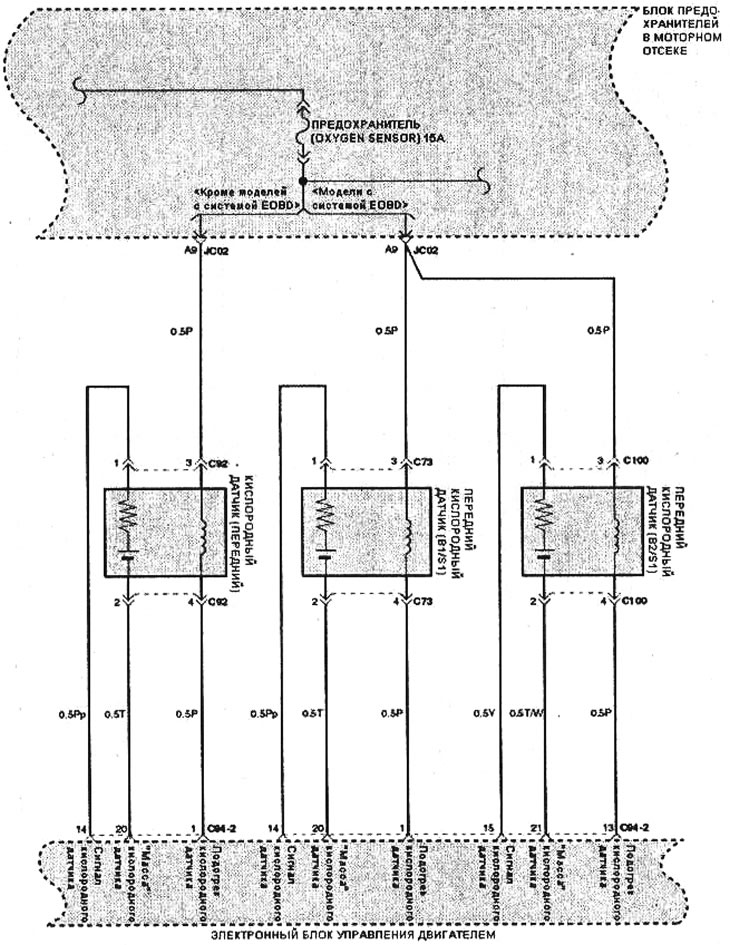

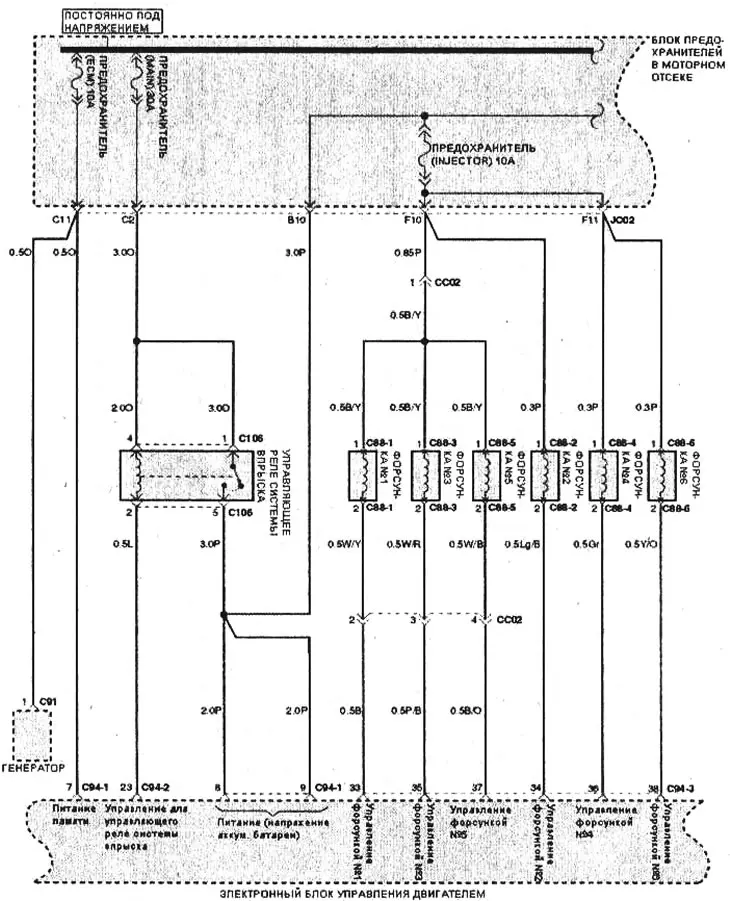

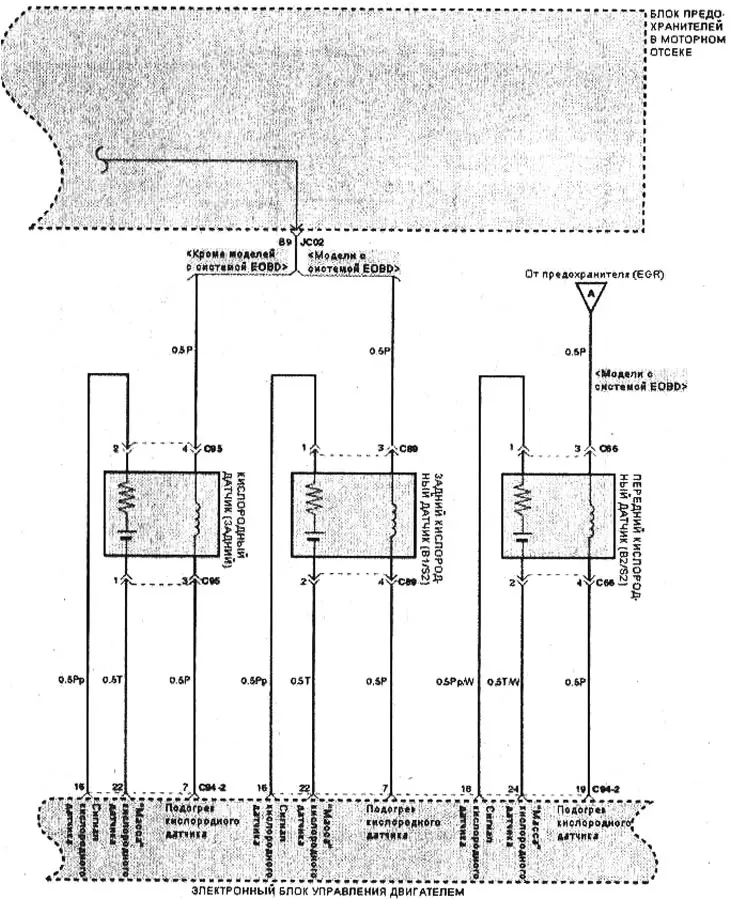

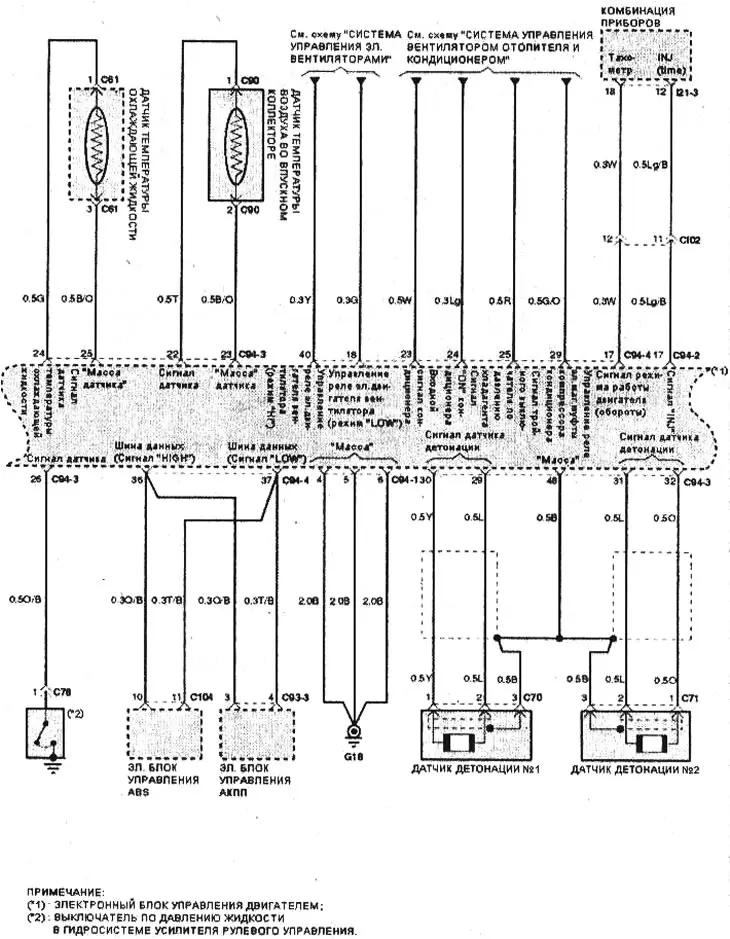

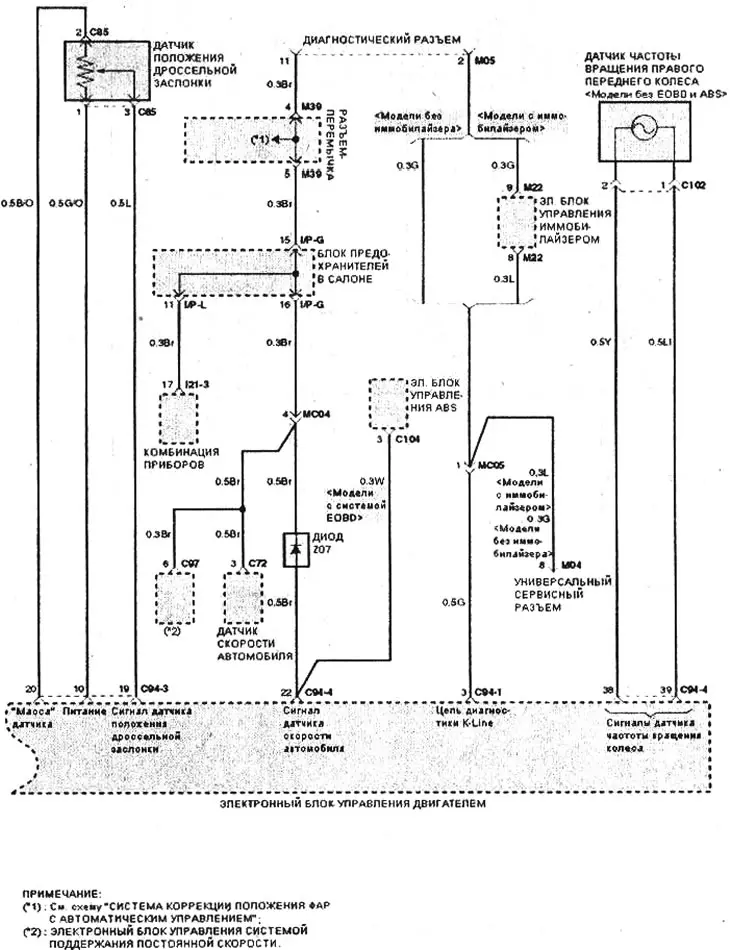

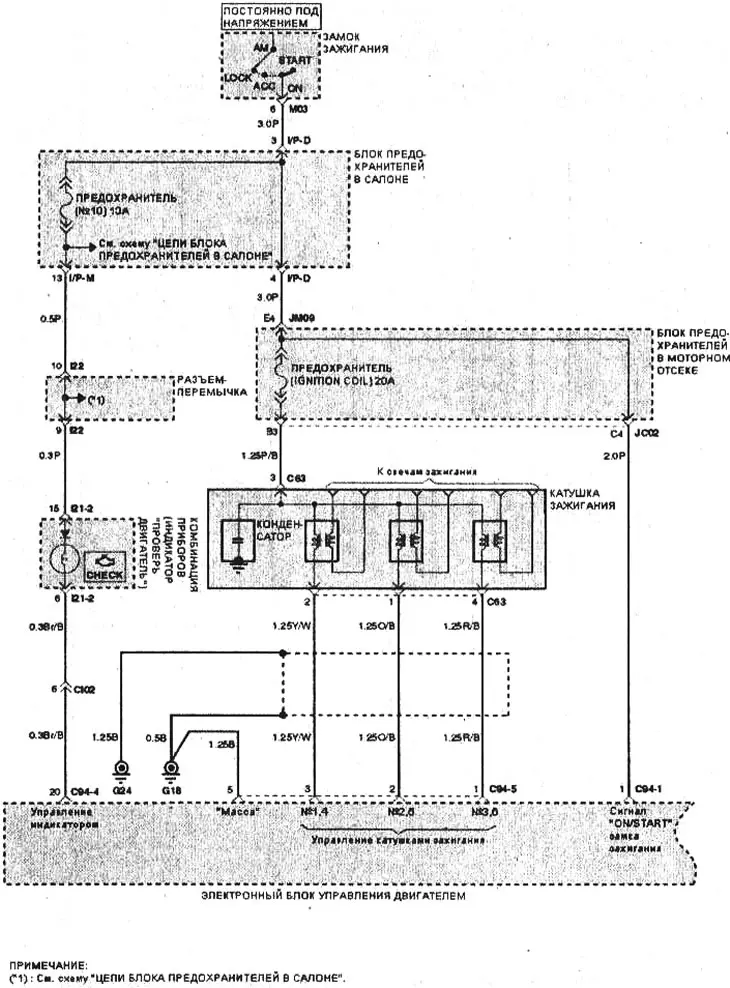

Система за управление на двигателя - двигатели G6BA
