Ориз. 2.122. Цилиндрова глава и клапани
Разглобяване

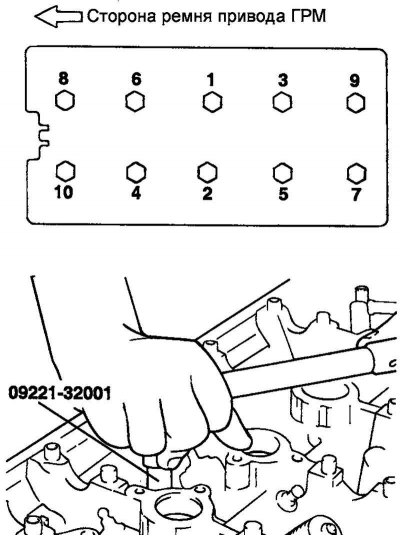

Ориз. 2.123. Редът за развиване на болтовете на главата на цилиндъра
Със специален инструмент (ключ 09221-32001) завъртете болтовете за закрепване на главата на цилиндрите в реда, посочен на чертеж 2.123.

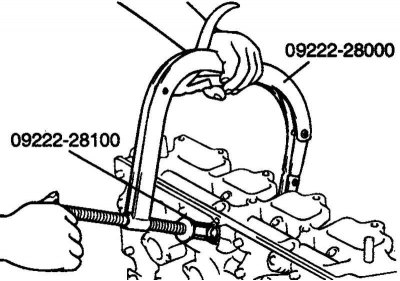

Ориз. 2.124. Извличане на галета
Със специален инструмент (инструмент за компресиране на пружина на клапана 09222-28000 и адаптер 09222-28100) компресирайте пружината и отстранете крекерите. Отстранете капачката на пружината на клапана, пружината на клапана, седлото на пружината на клапана и клапана (ориз. 2.124).
Забележка. Съхранявайте частите за всеки вентил отделно като комплект, за да избегнете объркване по време на монтажа.

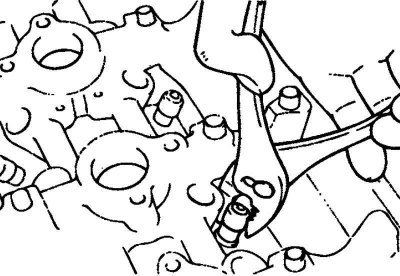

Ориз. 2.125. Сваляне на семеринги
Със специален инструмент (средство за отстраняване на семеринги 09222-29000) отстранете семерингите (ориз. 2.125).
Забележка. Повторното инсталиране на уплътненията на стеблото на клапана не е разрешено.
Проверка на главата на цилиндъра
Проверете главата на цилиндъра за пукнатини, повреди и признаци на изтичане на охлаждаща течност. Ако се открият пукнатини, сменете главата на цилиндъра.

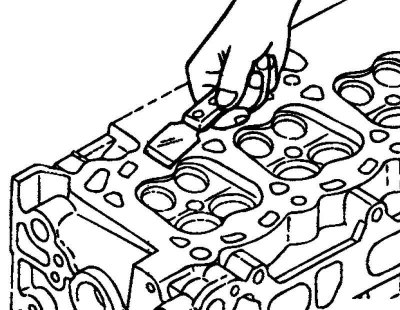

Ориз. 2.126. Почистване на повърхността на главата на цилиндъра
Почистете напълно главата на цилиндъра от котлен камък, въглеродни отлагания и остатъци от стария уплътнител и уплътнение. Почистете маслените канали, продухайте ги със сгъстен въздух (ориз. 2.126).

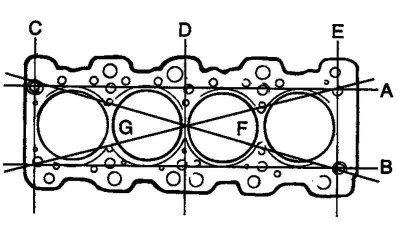

Ориз. 2.127. Схема за проверка на плоскостта на свързващата повърхност на главата на цилиндъра
Проверете плоскостта на съединителната повърхност на главата на цилиндъра в посоките, показани на фигурата. Ако равнинността надвишава границата в която и да е посока, или сменете главата на цилиндъра, или шлайфайте отново свързващата повърхност на главата на цилиндъра (ориз. 2.127).
Стойностите на неравномерността на свързващата повърхност на главата на цилиндъра са дадени по-долу.
Номинална стойност: по-малко от 0,03 мм.
Гранична стойност: 0,2 мм.
Възвратни клапани

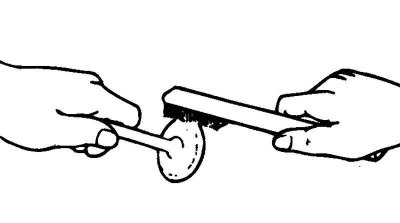

Ориз. 2.128. Почистване на клапани
Използвайте телена четка, за да почистите добре вентила (ориз. 2.128).

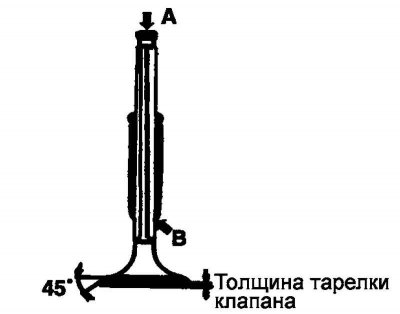

Ориз. 2.129. Диаграма за изпитване на клапан
Проверете всеки клапан за износване, повреда и деформация на цилиндъра и зоната «B» стебло на клапана. Сменете клапана, ако е необходимо. Ако в края «A» Ако стеблото на клапана е вдлъбнато или има значително износване, почистете края на стеблото на клапана, ако е необходимо. Дебелината на слоя, който трябва да се отстрани по време на механичната обработка на края на стеблото на клапана, трябва да бъде минимална. Също така скосете леглото на клапана (ориз. 2.129).
Сменете вентила, ако дебелината на плочата му е по-малка от максимално допустимата стойност.
Номинална дебелина на диска на клапана:
- входен клапан - 1,0 мм;
- изпускателен клапан - 1,5 мм.
Максимално допустима стойност:
- всмукателен клапан - 0,7 мм;
- изпускателен клапан - 1.0 мм.
Проверка на пружините на клапаните

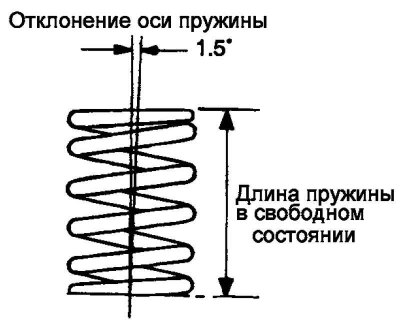

Ориз. 2.130. Диаграма за изпитване на пружината на клапана
Проверете свободната дължина на пружината на клапана. Ако дължината на пружината е по-малка от ограничението, сменете пружината на клапана (ориз. 2.130).
С помощта на квадрат проверете отклонението на оста на пружината от перпендикуляра на опорната повърхност (неперпендикулярност). Ако несъосността е по-голяма от ограничението, сменете пружината на клапана.
Измерванията на пружината на клапана са показани по-долу.
Свободна дължина на пружината: 45,82 мм.
Дължина на пружината при натоварване 25,3 кг: 40,00 мм.
Изкривяване на оста на пружината (неперпендикулярност): 1,5°или по-малко.
Границите на измерване на пружината на клапана са показани по-долу.
Свободна дължина на пружината: 44,82 мм.
Изкривяване на оста на пружината (неперпендикулярност): 4°.
Проверка на водачите на клапаните

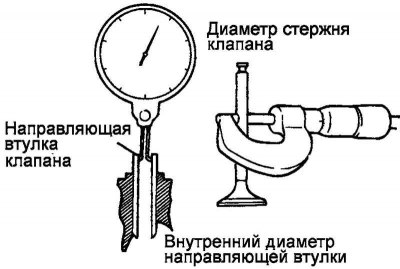

Ориз. 2.131. Диаграма за изпитване на водача на клапана
Проверете хлабината между водача на клапана и стеблото на клапана (на няколко точки по дължината). Ако хлабината е по-голяма от ограничението, сменете водача на клапана (ориз. 2.131).
Стойностите на хлабината между водача на клапана и стеблото на клапана са показани по-долу.
Номинална стойност:
- всмукателен клапан - 0,020–0,047 mm;
- изпускателен клапан - 0,050–0,085 mm.
Максимално допустима стойност:
- всмукателен клапан - 0,10 мм;
- изпускателен клапан - 0,15 мм.
Ремонт на седлото на клапана

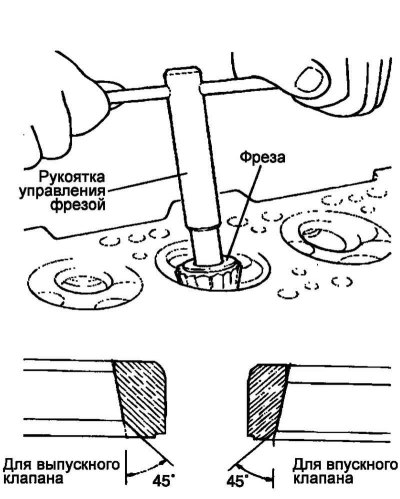

Ориз. 2.132. Ремонт на седлото на клапана
Проверете леглото на клапана за признаци на прегряване и неравномерен контакт с обтураторната фаска на диска на клапана. Ремонтирайте или сменете леглото на клапана, ако е необходимо. Проверете водача на клапана за износване, преди да ремонтирате леглото на клапана. Ако водещата втулка е износена, първо я сменете и след това възстановете леглото на клапана. Възстановяването на седалката на клапана се извършва със специален инструмент (фрези или върху машинни инструменти). Ширината на затварящата фаска на седлото на клапана трябва да съответства на номиналните стойности и контактното петно трябва да бъде разположено равномерно в центъра на работната фаска на диска на клапана. След възстановяване на седлото, клапанът и седлото трябва да бъдат прилепени с помощта на прилепваща паста (ориз. 2.132).
Смяна на седло на клапан

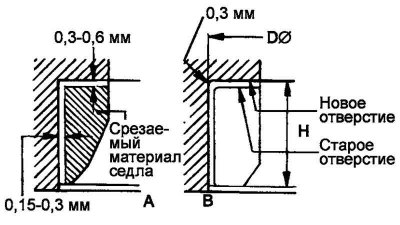

Ориз. 2.133. Остатъчно количество метал при обработка на сменяемо легло на клапан
Изрежете леглото на клапана, което трябва да се смени, оставащото количество метал е показано на фигура 2.133.
Пробийте дупка в главата на цилиндъра, за да монтирате легло на клапан с подходящ размер за ремонт (увеличен диаметър).
Загрейте главата на цилиндъра до приблизително 250°C и натиснете по-голямата седалка в главата на цилиндъра.
Прилепете клапана към новата седалка с помощта на прилепваща паста.
Ширина на обтуратора на леглото на клапана: 0,9–1,3 мм.
Смяна на водач на клапан
Ориз. 2.134. Натискане на стария водач на клапана
Със специален инструмент (дорник за монтаж на водещата втулка 09221-22000A) натиснете стария водач на клапана от главата на цилиндъра към повърхността на уплътнението (ориз. 2.134).
Пробийте отвора на главата на цилиндъра, за да монтирате правилния голям водач на клапана (увеличен диаметър).

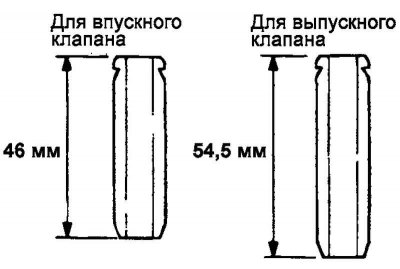

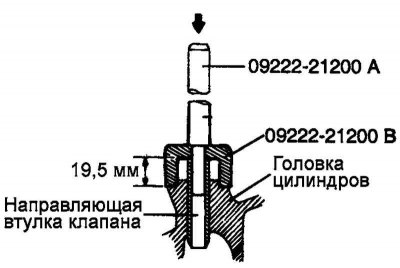

Ориз. 2.135. Разликата в дължината на водещите втулки за всмукателните и изпускателните клапани
Със специален инструмент (дорник за монтиране на водещата втулка 09221–22000B) Натиснете новия водач на клапана от страната на леглото на разпределителния вал. Обърнете внимание на разликата в дължината на водещите втулки за всмукателните и изпускателните клапани (ориз. 2.135).
След като монтирате водача на клапана, поставете новия клапан и проверете дали разстоянието между водача на клапана и стеблото на клапана е правилно.
След като смените водача на клапана, проверете дали клапанът е поставен правилно в гнездото. Преработете леглото на клапана, ако е необходимо.
Сглобяване
Монтирайте гнездата на пружината на клапана.
Забележка. Почистете старателно всички части преди сглобяване. Нанесете двигателно масло върху всички триещи се и въртящи се части.

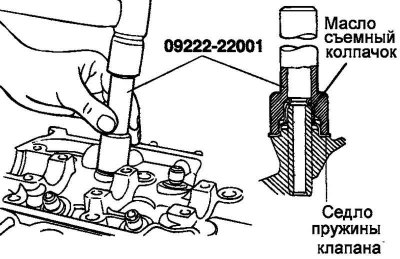

Ориз. 2.136. Монтиране на уплътнението на стеблото на клапана
Със специален инструмент (дорник за монтиране на уплътнението на стеблото на клапана 09222-22001) с лек удар поставете капачката на скрепера за масло на място (ориз. 2.136).
Забележка. Повторното използване на уплътненията на стеблото на клапана не е разрешено.
Забележка. Неправилното монтиране на уплътнението на стеблото на клапана може да доведе до течове на масло през водача на клапана.
Смажете стеблото на клапана с двигателно масло. Поставете вентила във водача на клапана. Не прилагайте сила, когато прекарвате стеблото на клапана през уплътнението на стеблото на клапана. След като монтирате клапана, проверете гладкостта на неговото движение.

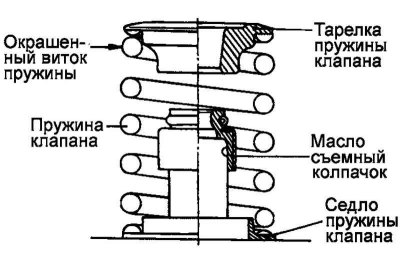

Ориз. 2.137. Схема за монтаж на пружината на клапана
Монтирайте пружината на клапана така, че боядисаната намотка на пружината да е разположена близо до гнездото на пружината (нагоре), и след това монтирайте капачката на пружината на клапана (ориз. 2.137).
Със специален инструмент (инструмент за компресиране на пружина на клапана 09222-28000 и адаптер 09222-28100) компресирайте пружината на клапана и монтирайте крекерите. Преди да свалите специалния инструмент след монтиране на вентила, проверете дали гайките са здраво монтирани.
Забележка. Когато компресирате пружината на клапана, уверете се, че пластината на пружината не докосва уплътнението на стеблото на клапана.
Почистете свързващите повърхности за уплътнението на главата на цилиндъра и блока на цилиндъра.
Проверете дали идентификационните знаци на уплътнението на главата на цилиндъра отговарят на спецификациите.
Монтирайте уплътнението на главата на цилиндъра върху цилиндровия блок с идентификационния знак нагоре (към главата на цилиндъра).
Преди да монтирате болтовете на главата на цилиндъра, измерете дължината им.
Максимална дължина на болта: 99,4 мм.
Ориз. 2.138. Редът на затягане на болтовете на главата на цилиндъра
Затегнете болтовете за закрепване на главата на цилиндрите с номиналния момент в реда, показан на чертеж 2.138.
Момент на затягане със смяна на части на главата, блок или болтове на главата): 63 Nm + разхлабване на всички болтове + 20 Nm + 90°+90°Без смяна на части: 20 Nm + 90°+90°.
