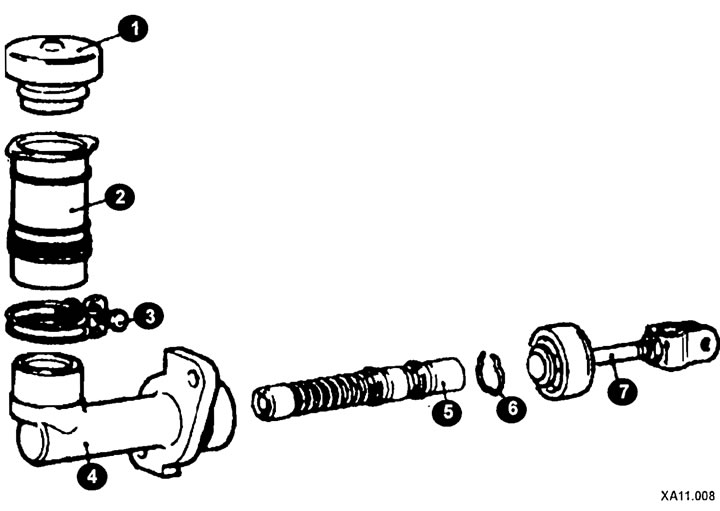

Елементи на главния цилиндър на съединителя (модели преди 2000г)
1 - капак;
2 - резервоар;
3 - скоба;
4 - тяло;
5 - бутален възел;
6 - задържащ пръстен;
7 - тласкач.

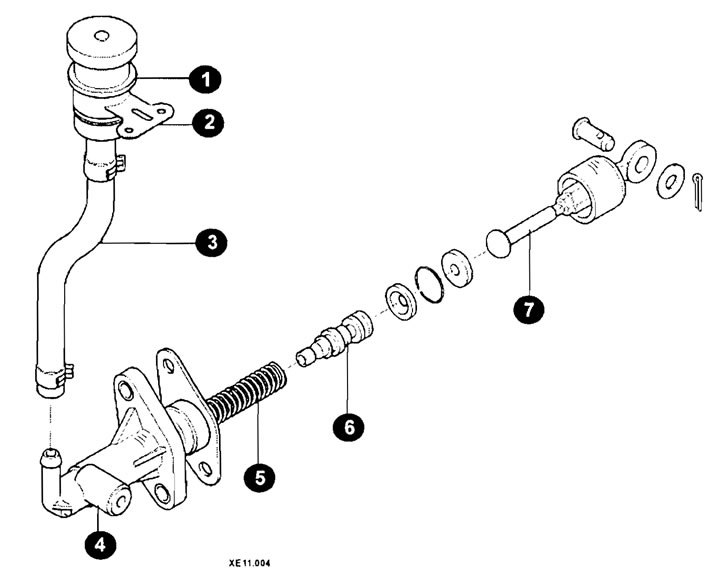

Елементи на главния цилиндър на съединителя (модели от 2000г)
1 - разширителен резервоар;
2 - държач;
3 - разклонителна тръба на разширителния резервоар;
4 - тяло;
5 - пружина;
6 - бутало;
7 - тласкач.

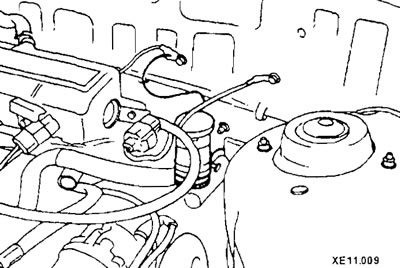

Оттегляне
Премахнете щифта.
Развийте съединителя и разкачете хидравличните тръби от главния цилиндър на съединителя.
Разхлабете гайките и свалете главния цилиндър на съединителя.
Инсталация
Монтажът се извършва в обратен ред.
Почистете изцяло външната страна на цилиндъра и внимателно го затегнете в менгеме, оборудвано с меки дръжки.
Разхлабете скобата и извадете резервоара от главния цилиндър.
Издърпайте багажника от задната част на главния цилиндър, за да получите достъп до предпазния пръстен на буталото,

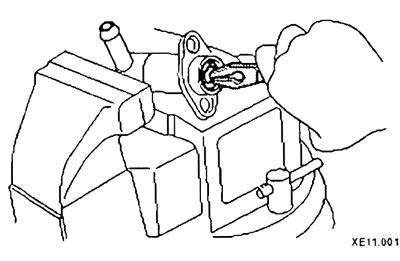

Натиснете задържащия пръстен, след това го извадете от отвора на цилиндъра и отстранете тласкащия прът, буталния възел и пружината.
Проверете повърхностите на буталото и цилиндъра. Ако са надраскани или корозирали, сменете модула на главния цилиндър.
Ако цилиндърът е в добро състояние, закупете ремонтен комплект за смяна на буталото, който ще съдържа всички необходими компоненти.
Уверете се, че всички компоненти са чисти и сухи и смажете буталния възел с прясна спирачна течност.
Поставете пружината върху буталото, след което внимателно поставете модула в цилиндъра. Преместете буталото в работно положение с въртеливо движение, като внимавате да не прищипете устните на уплътнението.
Прикрепете тласкащия прът към края на буталото и монтирайте задържащия пръстен, като се уверите, че е поставен правилно в жлеба на цилиндъра. Проверете функционирането на модула на буталото и тласкащия прът, след което монтирайте багажника в работно положение на главния цилиндър.
Монтирайте резервоара върху цилиндъра и затегнете монтажната скоба.
