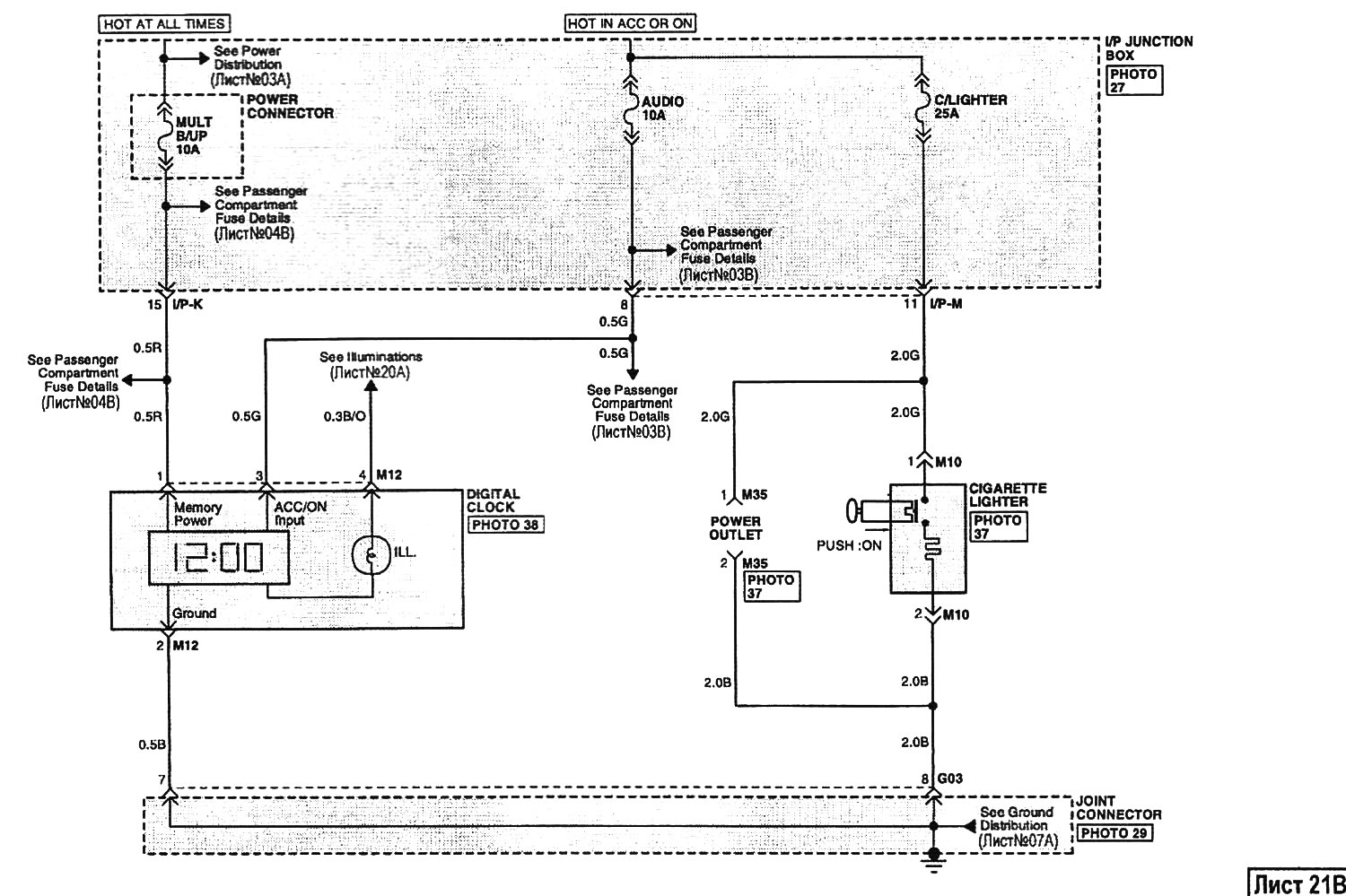

Открыть большую картинку в новой вкладке »
Пояснения към раздела «Електрически схеми» тук →
Конектори за компоненти, показани на листове със схеми на свързване тук →
Снимки на разположението на елементите, показани на диаграмите тук →
Списък на елементите, показани в електрическите схеми тук →
