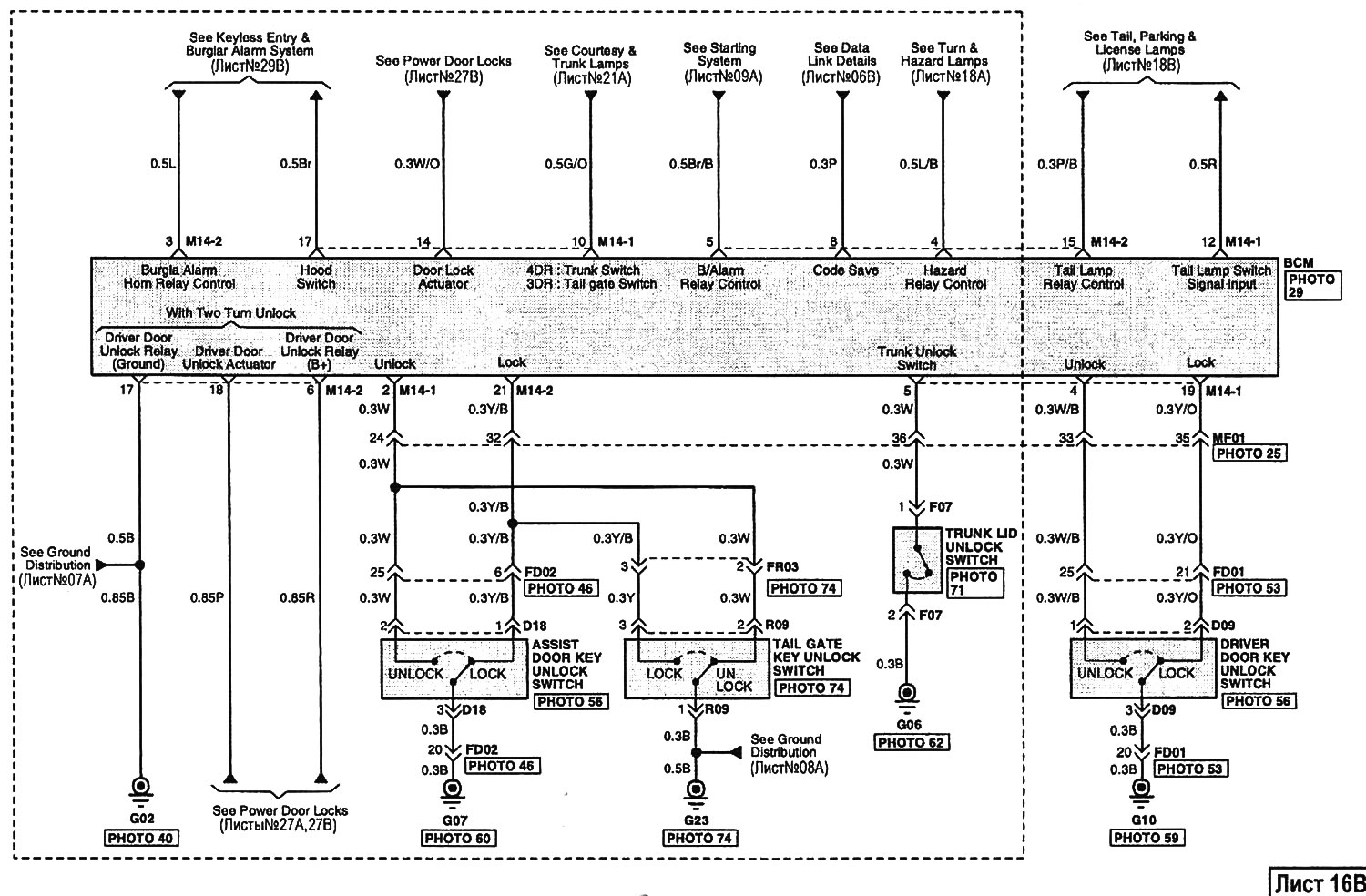

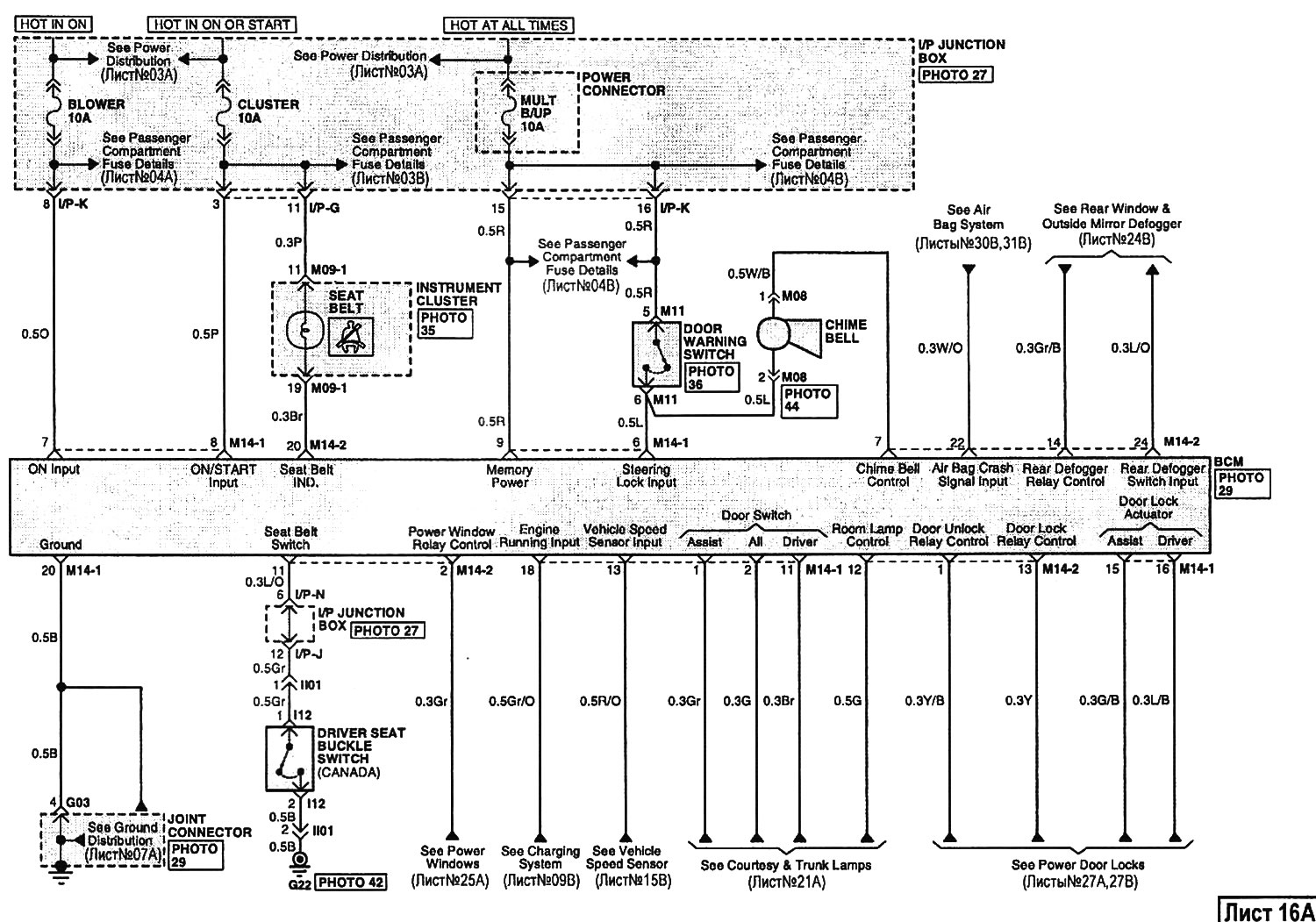

Блок за управление на системите на автомобила (BCM - Body Control Module System):
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
