Оттегляне
1. Изключете проводника от отрицателния щепсел на АКБ.
2. Отстранете блока за управление на климатика.

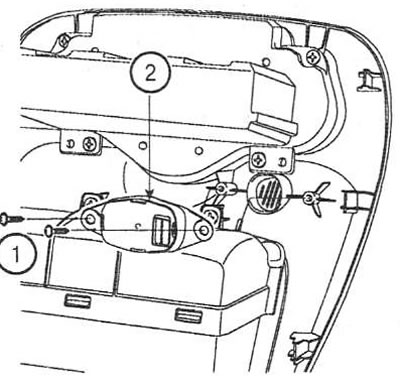

3. Отстранете двата винта (1) и премахнете сензора (2).
Инсталация
4. Монтажът се извършва в реда, обратен на демонтирането.
Преглед
5. Включете запалването.
6. При подаване на въздух с променлива температура към входа на сензора, измерете съпротивлението между щифтове 2 и 4 на конектора на сензора за всяка температурна стойност.

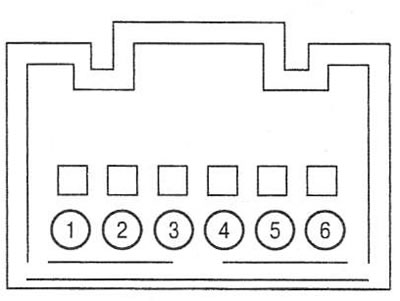

1. Помпа (+); 2. «Тегло» (-); 3. Сигнал на датчик за влажност; 4. Сигнал от температурен датчик; 5. Хранене (+); 6. Помпа
| Температура, С | Съпротивление, kOhm |
| 0 | 97,83 ± 2,61% |
| 15 | 47,12 ± 1,45% |
| 25 | 30,00 + 1,20% |
| 35 | 19,60 ± 1,44% |
| 50 | 10,82 ± 2,26% |
7. С помощта на диагностичен тестер измерете честотата на сигнала между щифтове 2 и 3 на съединителя на сензора.
| Влажност, % | Честота на сигнала, Hz±5% |
| 30 | 6976 |
| 40 | 6853 |
| 50 | 6728 |
| 60 | 6600 |
| 70 | 6468 |
| 80 | 6330 |
| 90 | 6186 |
| 100 | 6033 |
