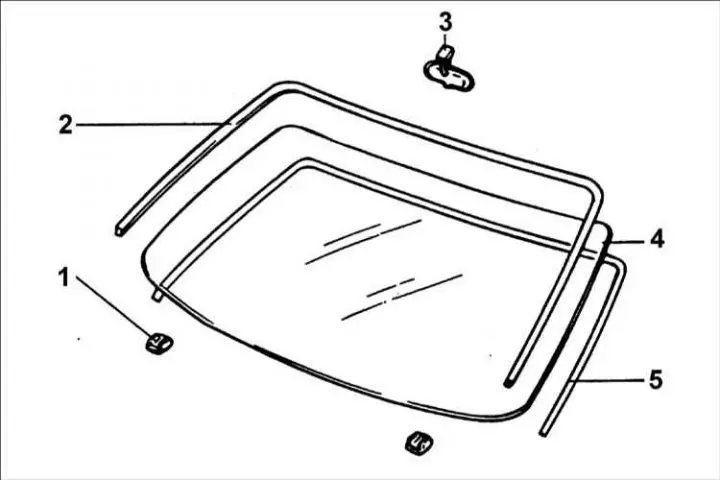

1 – дистанционна тапа на предното стъкло; 2 – лайсна на предното стъкло; 3 - вътрешно огледало за обратно виждане; 4 - предно стъкло; 5 - облицовка на предното стъкло.
Оттегляне
1. Преди да свалите предното стъкло, отстранете следните елементи:
- горна тапицерия на предната колона;
- вътрешно огледало за обратно виждане;
- рамена за чистачки;

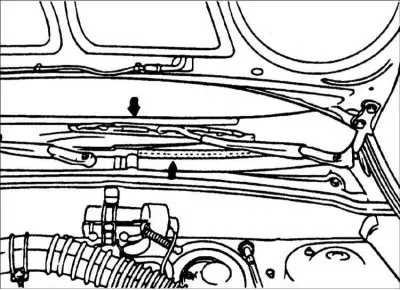

- подплата на горната част на качулката;
- лайсна за предно стъкло.

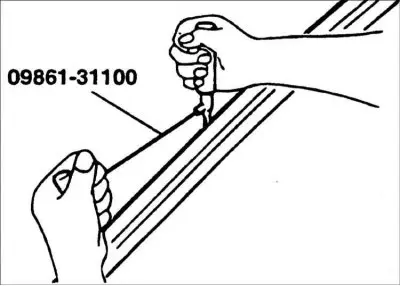

2. Използвайте специалния инструмент 09861-31100, за да изрежете уплътнителя за монтаж на предното стъкло.
3. Ако стъклото трябва да се монтира отново, оставете слой уплътнител върху стъклото и каросерията. Маркирайте позицията на стъклото върху купето на автомобила.

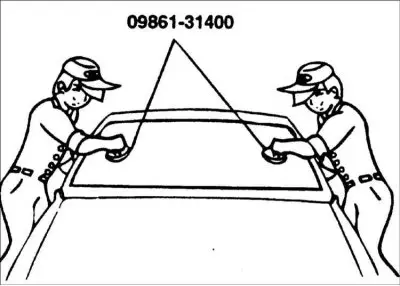

4. С помощта на специалния инструмент 09861-31400 свалете предното стъкло от автомобила.
Инсталация

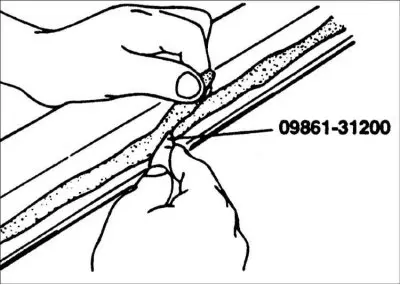

1. С помощта на специален инструмент или нож отрежете стария уплътнител на слой с дебелина 2 мм по целия периметър на рамката и предното стъкло.
Внимание! Внимавайте да не отстраните повече уплътнител от необходимото или да повредите боята на автомобила.
2. Обезмаслете третираната повърхност.

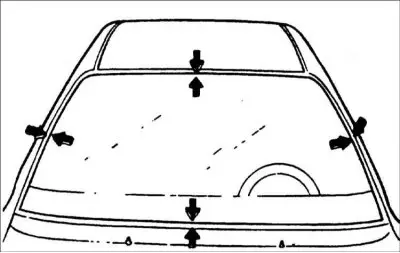

3. Прикрепете предното стъкло към отвора на прозореца и маркирайте точките за монтаж на стъклото в четири точки на тялото.

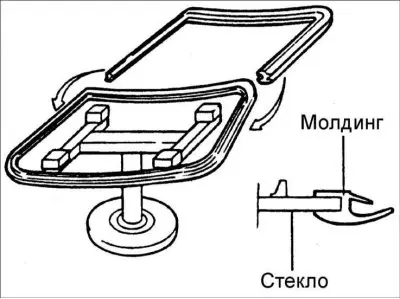

4. Залепете гумената подложка към вътрешната повърхност на предното стъкло.

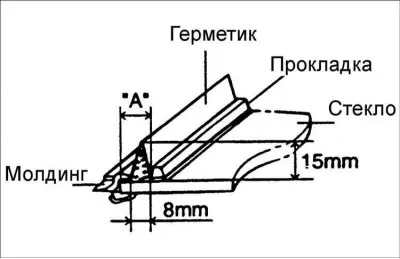

Височина на слоя уплътнител:
- Горна част: 13,5 мм
- От страни: 13,5 мм
- Дъно: 27 мм
5. Монтирайте предното стъкло.

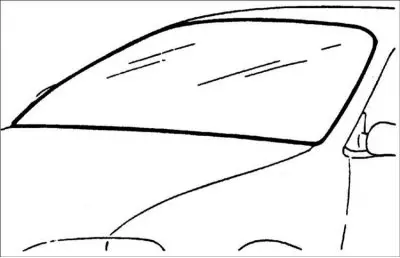

6. Нанесете тънък слой грунд за стъкло от външната страна на гумената облицовка на предното стъкло.
Внимание! Не докосвайте слоя уплътнител с ръка.
Внимание! На мястото, където уплътнителят е докоснат с ръка, той не може да осигури надеждна връзка и са възможни течове на това място след монтиране на стъклото.
Внимание! Не нанасяйте върху стъклото грунд, предназначен за каросерията.
7. Нанесете тънък слой грунд върху първоначално нанесения уплътнител, който стърчи около периметъра на стъклото. Стъклото трябва да се постави в рамките на 10 минути след нанасяне на грунда.

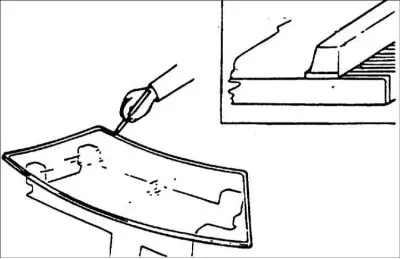

8. Поставете лепило в спринцовката и го нанесете по ръба на предното стъкло.
Внимание! Нанесете лепилото в рамките на 5 минути след нанасяне на грунда за стъкло.

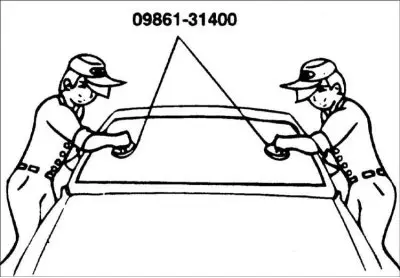

9. С помощта на специален инструмент или вендузи монтирайте стъклото върху отвора на прозореца в съответствие с предварително поставените маркировки и натиснете стъклото към отвора на прозореца.

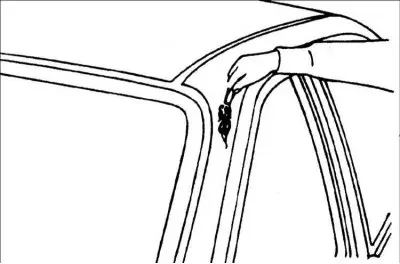

10. Отстранете излишното лепило с шпатула. Попълнете всички мивки и празнотата около периметъра на предното стъкло.
11. Насочвайки струя вода към предното стъкло, проверете херметичността на монтажа му. Не пръскайте вода под високо налягане върху пресен уплътнител.
12. Ако има течове, изсушете повредената зона и нанесете уплътнител.
Внимание! Не работете с автомобила в рамките на 4 часа след поставянето на стъклото.

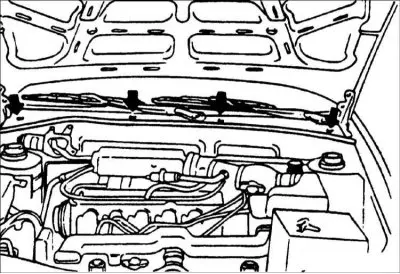

Внимание! След като монтирате предното стъкло, поддържайте го през първия час.
13. Преинсталирайте всички предварително премахнати елементи.
Внимание! Не затръшвайте вратите 2-3 дни след монтирането на предното стъкло.
Внимание! Избягвайте да шофирате по неравни пътища, където каросерията на автомобила е подложена на интензивно усукване.
