Внимание. Под понятием «простые» системы газовой аппаратуры подразумеваются системы, устанавливаемые на карбюраторные модели автомобилей. Установку и отладку этих систем может осуществить практически каждый, разбирающийся в технике автовладелец.
В автомобиле элементы газового оборудования располагаются в моторном отделении и салоне автомобиля.

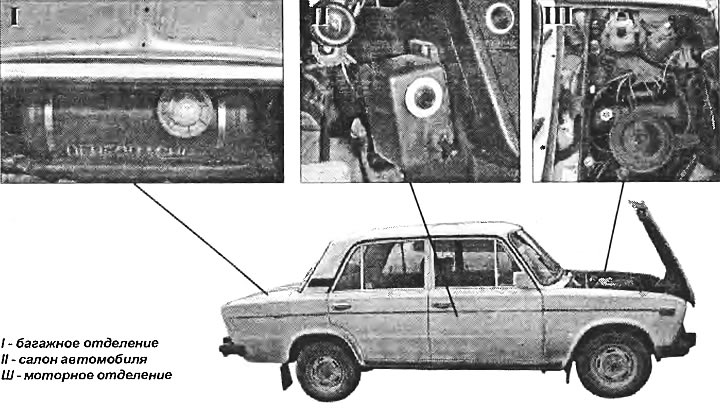

Места установки элементов газового оборудования в автомобиле

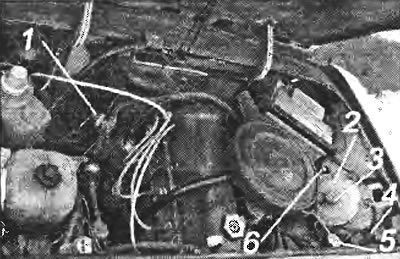

Расположение элементов газового оборудования в моторном отделении
1. электромагнитный бензиновый клапан; 2. газовый редуктор (редуктор - испаритель низкого давления); 3. электромагнитный клапан впрыска дополнительной порции топливной смеси (устанавливается, как дополнительное оборудование); 4. вакуумный шланг; 5. электромагнитный газовый клапан; 6. шланг низкого давления с тройником - дозатором и распылителем газовой смеси (устанавливается между корпусами карбюратора)

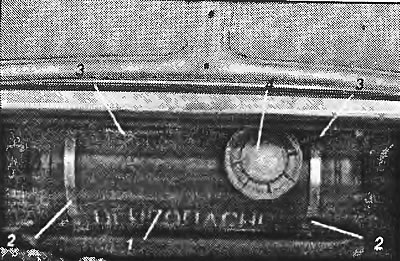

Расположение элементов газового оборудования в багажном отделении
1. газовый баллон; 2. хомуты крепления газового баллона; 3. вентиляционные шланги; 4. запорно-предохранительный блок

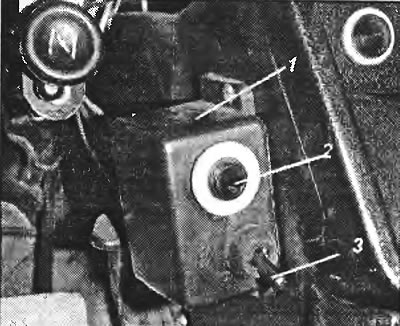

Расположение элементов газового оборудования в салоне автомобиля
1. корпус блока управления; 2. кнопка управления электромагнитным клапаном впрыска дополнительной порции топливной смеси (устанавливается как дополнительное оборудование); 3. переключатель вида топлива

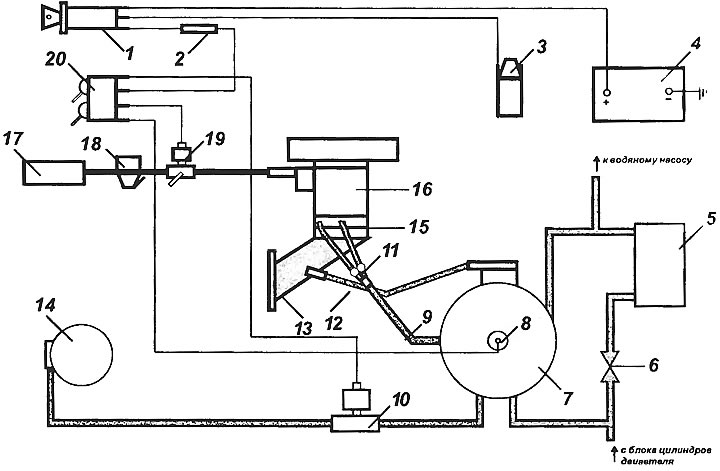

Схема элементов газового оборудования карбюраторных моделей автомобиля
1. замок зажигания; 2. предохранитель (установлен в корпусе блока управления); 3. катушка зажигания; 4. аккумуляторная батарея; 5. радиатор-отопитель; 6. кран системы отопления; 7. газовый редуктор; 8. электромагнитный клапан впрыска дополнительной порции топливной смеси; 9. впускной трубопровод; 10. электромагнитный газовый клапан; 11. тройник-дозатор; 12. вакуумный шланг; 13. впускной коллектор двигателя; 14. газовый баллон; 15. проставка карбюратора (распылитель газовой смеси); 16. карбюратор; 17. топливный бак; 18. топливный насос; 19. электромагнитный бензиновый клапан; 20. блок управления, состоящий из корпуса, пусковой кнопки и переключателей режима работы
