Во время наполнения или опорожнения газового баллона запрещается производить ремонтные работы или работы, связанные с ликвидацией неисправностей соединительных элементов, находящихся под давлением.
Проведение работ по обслуживанию, ремонту и наполнению газового баллона должны производиться персоналом, прошедшим специальное обучение и имеющем при себе удостоверение на право работы с емкостями под давлением.
Для проверки герметичности газового баллона и элементов системы газовой аппаратуры используйте пенообразующий негорючий (мыльный) раствор.
Устраняйте негерметичности только при отсутствии газа в системе соблюдая осторожность, чтобы исключить образование искры при работе с инструментом.
Заполняйте газовый баллон сжиженным газом только на специализированной автомобильной газовой заправочной станции.
Автомобиль должен быть укомплектован порошковым или углекислотным огнетушителем.
Электронно-управляемые системы газовой аппаратуры
Баллон высокого давления для заправки сжиженным газом имеет 3 вида вентилей: заправочный вентиль, газовый вентиль, жидкостный вентиль и указатель уровня заправки с поплавковым измерителем и т.д.

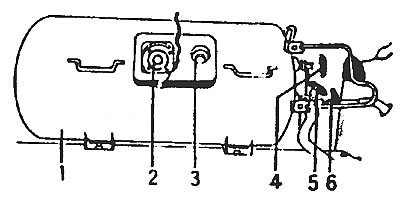

1. топливный бак; 2. измеритель уровня; 3. глазок; 4. жидкостный вентиль; 5. вентиль заправки; 6. газовый вентиль
На корпусе газового баллона располагаются следующие элементы запорно-предохранительного устройства.
Измеритель уровня (1)
Измеритель уровня показывает остаток сжиженного газа в баллоне и при завершении заправки показывает «1», а когда в баллоне остается около 6 % топлива, указатель находится в красном секторе шкалы.
Емкость баллона | Обозначение делении | Сопротивление |
1 | 85% | 35-40 Ом |
3/4 | 75% | 59-75 Ом |
1/2 | 50% | 90-110 Ом |
1/4 | 25% | 137-163 Ом |
10% | 259-307 Ом |

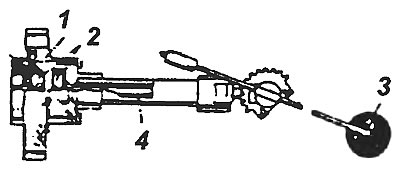

1. фланец; 2. магнит; 3. поплавок; 4. центральный шток
Указатель уровня типа «Глазок» (3)
Указатель уровня типа «Глазок» предназначен для ограничения объема заправки на уровне 85 % и не позволяет заливать топливо сверх красной ограничительной линии.
С возрастанием температуры баллона сжиженный газ будет расширяться, и будет расти внутреннее давление, что представляет определенную опасность
Заправочный вентиль (5)
Заправочный вентиль с предохранительным клапаном используется при заправке, а предохранительный клапан в нижней части вентиля срабатывает, когда давление внутри баллона превысит 24-28 кгс/см2 из-за подъема температуры вблизи баллона (пожар и т.д.) и стравливает газ в атмосферу, поддерживая внутри баллона определенное давление и, тем самым, предотвращает опасность взрыва.

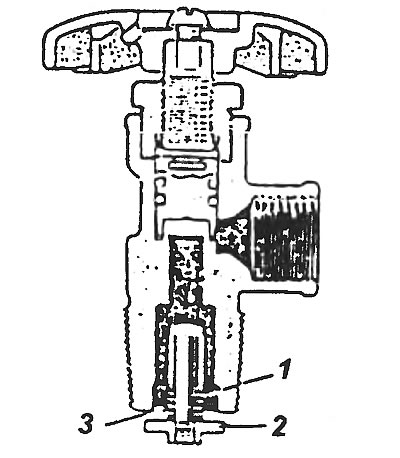

1. пружина; 2. контрольная пластина; 3. отверстие
Выпускной клапан
Это вентиль для обеспечения подачи газа двигателю. В нижней части вентиля имеется предохранительный клапан избыточного потока, который предотвращает избыточную подачу газа. Если из-за аварии будет поврежден трубопровод или резко увеличится поток, то возникает перепад давления и срабатывает клапан, предотвращая аварию.
Если поток соответствует норме, то благодаря действию пружины, контрольный клапан не перекрывает отверстие, а если из-за прорыва трубопровода поток будет превышать 2-6 л/мин, клапан перекроет отверстие благодаря упругости пружины.

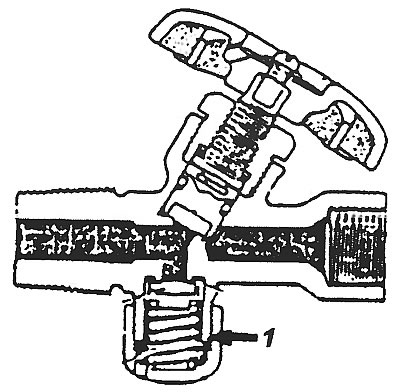

1. предохранительный клапан
