Карбюраторные автомобили
Электромагнитный газовый клапан подает или перекрывает подачу топлива в испаритель.
Расположение электромагнитного газового клапана на автомобилях ВАЗ (перегородка моторного отсека)
1. электромагнитный газовый клапан

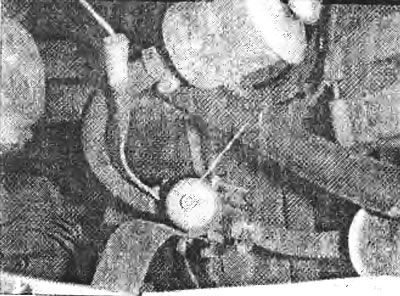

Расположение электромагнитного газового клапана на автомобилях «ГАЗЕЛЬ» (моторный отсек)
1. электромагнитный газовый клапан
Управление электромагнитным газовым клапаном осуществляется с помощью переключателя вида топлива, находящегося в салоне автомобиля. Клапан включается (подает сжиженный газ в газовый редуктор) только при включенной системе зажигания.
Электромагнитный газовый клапан, как правило, объединен с газовым фильтром, предназначенным для отфильтровывания примеси, находящейся в топливе, гем самым препятствует ее проникновению в газовый редуктор.
Существует множество конструкций фильтров. Наиболее часто применяется фильтр, состоящий из войлочного фильтрующего элемента, ограниченного по бокам сетками. Сверху и снизу фильтрующего элемента находятся уплотнительные кольца (держатели) Фильтруется газовая смесь за счет прохождения ее через внутреннюю сетку (отверстия малого диаметра), затем через войлочные кольца и через наружную сетку (отверстия большего диаметра).

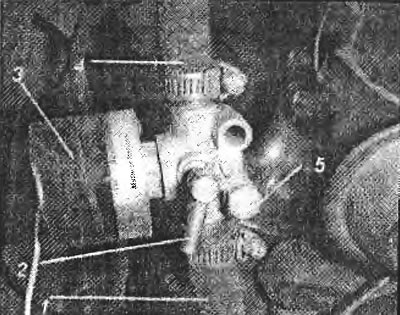

Элементы электромагнитного клапана
1. выходной штуцер; 2. соленоид электромагнитного клапана; 3. входной штуцер; 4. корпус; 5. газовый фильтр (в зависимости от исполнения газовой аппаратуры)
Работа электромагнитного газового клапана-фильтра заключается в следующем:
- При заполнении двигателя электромагнитный клапан перекрывает подачу газовой смеси к газовому редуктору.
- Как только ключ в замке зажигания будет находиться в положении «Вкл.» а переключатель вида топлива при этом в положении «ГАЗ», то подается напряжение на соленоид электромагнитного клапана. Клапан перемещается, открывая подачу газовой смеси через фильтрующий элемент (если имеется) к выходному штуцеру (1).
