1. Включают пакетный выключатель на пульте управления и регулируют положение подвижной площадки под колею диагностируемого автомобиля (табл. 4.1).
4.1. Колеи некоторых отечественных легковых автомобилей
Модель автомобиля | Размер колеи, мм | |
передних колес | задних колес | |
ЗАЗ-968, ЗАЗ-968М | 1220 | 1220 |
«Москвич-408» | 1237 | 1227 |
«Москвич-412» | 1247 | 1237 |
«Москвич-2140» | 1270 | 1270 |
ВАЗ-2101 | 1330 | 1300 |
ВАЗ-2121 | 1430 | 1400 |
ГАЗ-21 | 1410 | 1420 |
ГАЗ-24 | 1470 | 1420 |
2. Устанавливают автомобиль передними колесами на стенд. Переключают переключатель в сторону проверки одного из двух (левого или правого) амортизаторов.
3. Устанавливают и закрепляют диаграммные бланки на диски самописцев.
4. Нажимают на кнопку «Пуск» вибратора, на котором установлен переключатель. Через 10...12 с следует нажать на кнопку «Стоп» (10...12 с необходимо для корректировки положения самописца). Дальнейшая запись диаграммы производится автоматически. Через 3...5 с включается двигатель вращения диаграммного диска и начинается запись диаграммы (запись происходит в течение заданного периода, после чего стенд автоматически выключается).
5. Переключатель ставят в положение проверки второго амортизатора и все операции по п. 3 и 4 повторяют.
6. Устанавливают задние колеса автомобиля на стенд и повторяют измерения для амортизаторов задних колес.

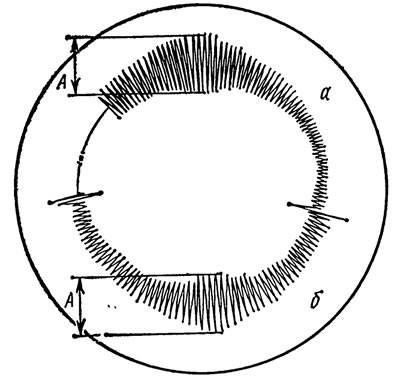

Рис. 4.5. Эталонная диаграмма колебаний подвески автомобиля «Жигули» ВАЗ-2101: а - передней, б - задней
Техническое состояние амортизаторов оценивают по характеру кривых и величине амплитуд резонансных колебаний. На рис. 4.5 показана эталонная диаграмма автомобиля «Жигули» ВАЗ-2101, а в табл. 4.2 — нормативные значения амплитуд резонансных колебаний подвески автомобилей «Волга», «Москвич», «Жигули». Если значения амплитуд превышают величины, указанные в табл. 4.2, то проверяемые амортизаторы неисправны.
4.2. Нормативные значения амплитуд резонансных колебаний подвески
Марка автомобиля | Амплитуда А (см. рис. 4.5) резонансных колебаний, мм | |||
передней подвески | задней подвески | |||
номинальная | предельная | номинальная | предельная | |
«Волга» | 21 | 35 | 18 | 32 |
«Москвич» | 32 | 40 | 25 | 31 |
«Жигули» | 22 | 34 | 21 | 33 |
