Примечание: при снятии турбокомпрессора пользуйтесь сборочным рисунком. Номера деталей совпадают с порядком их снятия.
Снятие и установка турбокомпрессора (4D34-T4). 1 - болт, 2 - теплозащитный экран, 3 - перепускной болт, 4 - трубка подачи масла, 5 - трубка возврата масла, 6, 8 - кольцевое уплотнение, 7 - болт, 9 - выпускной патрубок, 10 - гайка, 11 - турбокомпрессор в сборе, 12 - прокладка, *1 - воздушный шланг (к компрессору), *2 - воздушный шланг (во впускной коллектор), *3 - приемная труба системы выпуска.

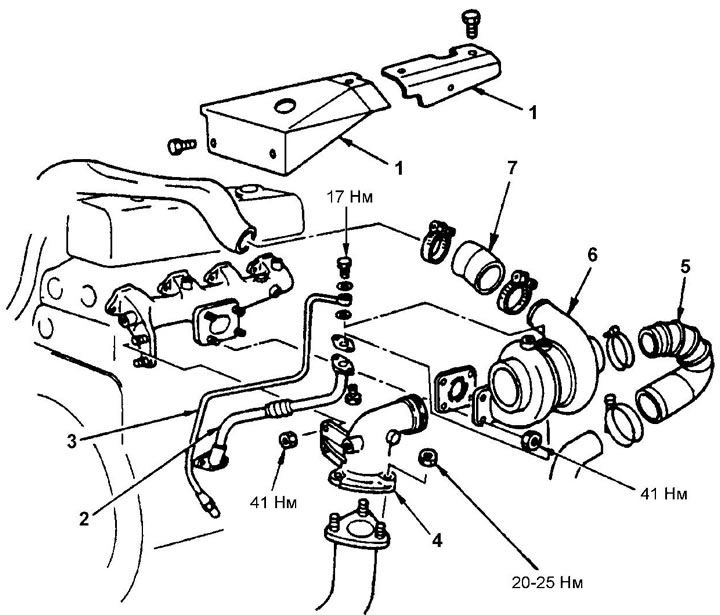

Снятие и установка турбокомпрессора (D4AE, D4AK). 1 - теплозащитный экран, 2 - трубка возврата масла, 3 - трубка подачи масла, 4 - выпускная труба, 5 - шланг подвода воздуха, 6 - турбокомпрессор, 7 - шланг.
