- а) Очистите плунжер и гильзу плунжера в топливе.

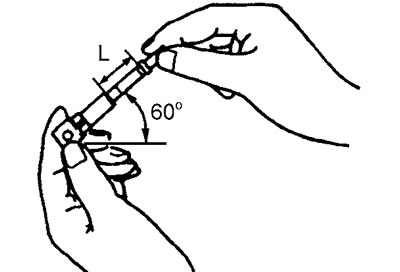

- б) Установите гильзу плунжера под углом 60°. Выдвиньте плунжер из гильзы на 10-15 мм (D4AF) или 20 мм (D4AK, D4AE).
- в) Отпустите плунжер, после чего он должен плавно опуститься под действием собственного веса.
- г) Поворачивая плунжер, повторите испытание при различных угловых положениях. Если плунжер застревает в каком-либо положении, то замените детали комплектом.
2. Проверьте нагнетательный клапан.
- а) Очистите нагнетательный клапан и седло нагнетательного клапана в топливе.

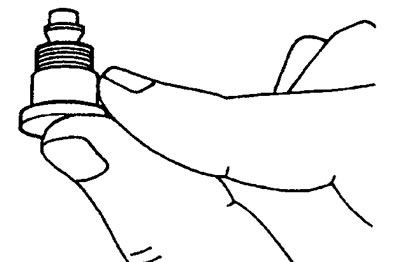

- б) Выдвиньте клапан вверх и закройте пальцем отверстие в торце седла клапана. Нажмите на клапан: он должен быстро вернуться в первоначальное положение.
Если работа клапана отличается от указанной, замените нагнетательный клапан.
3. Проверьте толкатель.

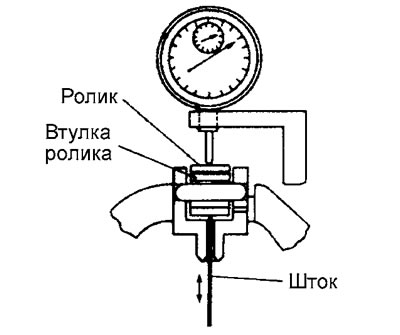

- а) Установите стрелочный индикатор на ролик толкателя. Определите зазор в ролике, перемещая шток вверх-вниз.
Зазор ролика толкателя:
- D4AF — меньше 0,3 мм
- D4AK, D4AE — меньше 0,2 мм
Если зазор не соответствует предельно допустимым значениям, замените ролик толкателя.

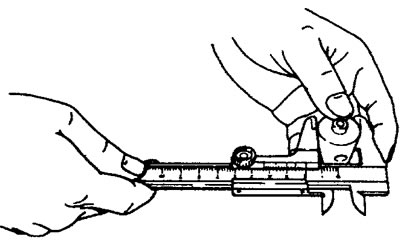

- б) Измерьте зазор между толкателем и корпусом ТНВД. Замените толкатель, если зазор не соответствует предельно допустимому.
Зазор:
- номинальный — 0,03-0,07 мм
- максимальный — 0,20 мм

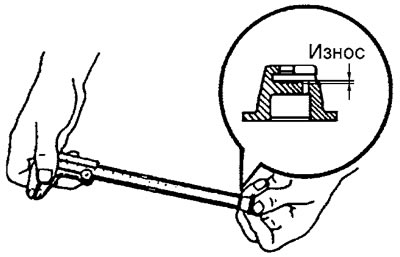

4. Проверьте нижнее седло пружины. Проверьте седло пружины в месте контакта с плунжером на износ. Предельно допустимый износ 0,2 мм.
Если износ превышает предельно допустимое значение, замените нижнее седло клапана.
5. Проверьте пружины плунжера и нагнетательного клапана.

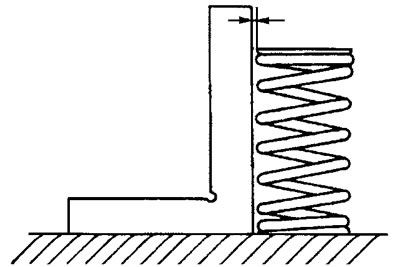

При помощи стального угольника определите отклонение от перпендикулярности оси пружин.
Отклонение от перпендикулярности пружины:
- плунжера:
- номинальное — 1,5 мм и менее
- максимальное — 2,0 мм и менее
- нагнетательного клапана:
- номинальное — 0,5 мм и менее
- максимальное — 1,0 мм и менее
6. Замените роликовый подшипник распределительного вала ТНВД в случае необходимости.

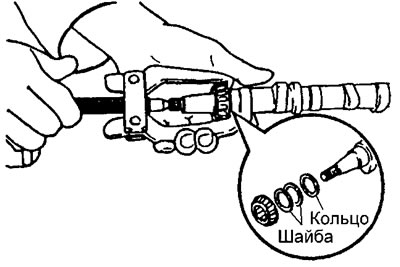

- а) При помощи съемника снимите подшипник с распределительного вала ТНВД.
- б) Запрессуйте новый подшипник с помощью пресса.

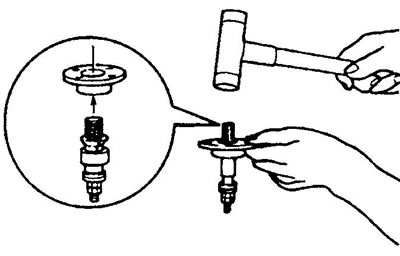

- в) Для снятия наружного кольца крышки подшипника используйте съемник.
- г) Для установки наружного кольца используйте пресс.
7. Проверьте биение распределительного вала ТНВД.

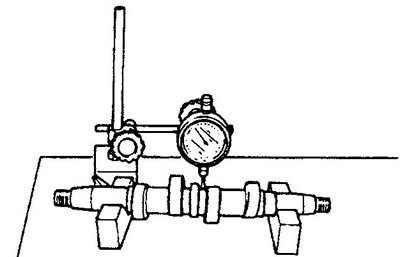

- а) Уложите вал на призмы.
- б) Стрелочным индикатором измерьте биение распределительного вала. Предельно допустимое биение — 0,15 мм.
Если биение больше предельно допустимого, замените распределительный вал ТНВД.
