Примечание: пред проверкой необходимо прокачать форсунку на тестере.
1. Проверка давления начала открытия.

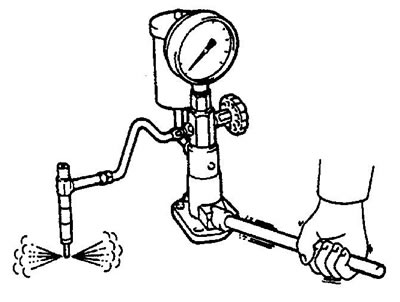

- а) Медленно создайте (накачайте) тестером давление и измерьте давление начала открытия в момент колебания стрелки.
Давление начала открытия:
- Форсунки двухпружиного типа (давление начала открытия №1):
- модели выпуска с 1994 а. с двигателями 4D33, 4D35 — 160 кг/см2
- модели выпуска с 1995 г. с двигателями 4D33, 4D35 — 165 кг/см2
- модели выпуска с 1995 года с двигателем 4D34-T4 — 180 кг/см2
- Форсунки с многосопловым распылителем — 220 кг/см2
- Форсунки с штифтовым распылителем — 120 кг/см2
- б) (Двухпружинные форсунки) Если давление не соответствует номинальному значению, то разберите форсунки, очистите их и произведите регулировку с помощью регулировочных шайб №1 и №2.
Если после регулировки давление не соответствует номинальному значению, замените форсунку в сборе.
(Форсунки с многосопловым и штифтовым распылителем) Если давление не соответствует номинальному значению, то разберите форсунки, очистите их и произведите регулировку с помощью регулировочной шайбы.
Толщины регулировочных шайб (D4AF, D4AK, D4AE):
- 0,95-1,25 мм с шагом 0,05 мм
- 1,275-1,775 мм с шагом 0,025 мм
- 1,80-2,15 мм с шагом 0,05 мм
Примечание:
- (4D33, 4D34-T4, 4D35, 4D36) Давление начала открытия изменяется на 7,5 кг/см2 при изменении толщины регулировочной шайбы на 0,05 мм. Для изменения давления на 1 кг/см2 необходима регулировочная шайба толщиной 0,0067 мм.
- (D4AF, D4AK, D4AE) Давление начала открытия изменяется на 5 кг/см2 (0,49 МПа) при изменении толщины регулировочной шайбы на 0,05 мм. Если после регулировки давление не соответствует номинальному значению, замените форсунку в сборе.
2. Проверьте форму распыливания форсунки.
Проверка проводится при перемещении рукоятки стенда со скоростью 30-60 качков в минуту.
Если форма распыливания форсунки не соответствует норме, переберите форсунку или замените распылитель.

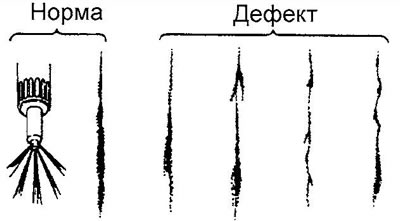

Форсунки двухпружиного типа и форсунки с многосопловым распылителем. | Форсунки с штифтовым распылителем. |
3. Проверьте на герметичность посадку иглы форсунки.
Создайте на стенде для проверок форсунок давление на 20 кг/см2 меньше давления, необходимого для открытия иглы форсунки (давление регулируют перемещением рукоятки стенда). При этом не должно наблюдаться подтекания топлива из отверстия распылителя или вокруг стяжной гайки форсунки в течение 10 секунд.
При необходимости переберите форсунку тщательно промыв ее детали.
