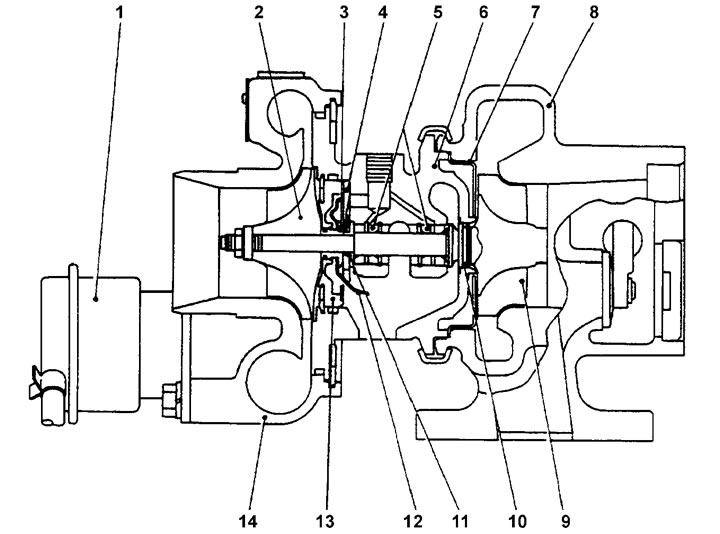

Устройство турбокомпрессора. 1 - привод клапана перепуска ОГ, 2 - колесо компрессора, 3 - вал компрессора, 4 - упорный подшипник, 5 - подшипник, 6 - корпус подшипников, 7 - задняя пластина турбины, 8 - корпус турбокомпрессора, 9 - вал и колесо турбины, 10, 11 - кольцевое уплотнение, 12 - маслоотражатель, 13 - вкладыш, 14 - крышка компрессора.
Турбокомпрессор - центробежного типа, приводится в действие от ОГ системы выпуска. Его назначение - увеличить количество воздуха, подаваемого в цилиндры двигателя. Турбокомпрессор состоит из двух главных узлов: компрессора и турбины. Турбина использует тепловую энергию отработавших газов. Отработавшие газы из двигателя поступают в турбину через фланцевое соединение с выпускным коллектором. Газы поступают к периферии колеса турбины и выходят в приемную трубу через каналы в колесе. Их тепловая энергия превращается в механическую работу, приводя во вращение центробежный компрессор, колесо которого размещено на одном валу с колесом турбины. Для перепуска отработавших газов мимо турбины предусмотрен перепускной клапан. Воздух поступает к колесу компрессора благодаря вращению колеса и, двигаясь в радиальном направлении от центра, попадает в улитку компрессора. Сжатый воздух поступает из компрессора на впуск двигателя.

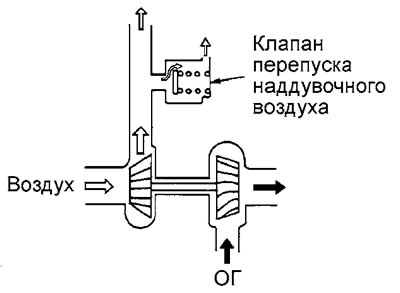

В случае, когда клапан перепуска отработавших газов или его привод неисправны, при превышении давления наддува срабатывает клапан перепуска наддувочного воздуха. При его срабатывании избыточное давление воздуха сбрасывается в атмосферу, минуя двигатель.
На некоторых моделях устанавливается промежуточный охладитель наддувочного воздуха с воздушным охлаждением. Охлаждение наддувочного воздуха позволяет увеличить мощность, снизить тепловые нагрузки, действующие на двигатель и снизить температуру отработавших газов, уменьшая таким образом выбросы оксида азота (NOX) и расход топлива.
Предупреждения
1. Не выключайте двигатель сразу по завершении поездки. Дайте двигателю поработать на холостом ходу 20-120 секунд для охлаждения турбины. Это позволит значительно продлить срок эксплуатации турбокомпрессора. (По возможности установите турботаймер).
2. Не допускайте длительной работы двигателя на повышенных оборотах и резких ускорений при непрогретом двигателе.
3. При преждевременном выходе турбокомпрессора из строя проверьте:
- Уровень и качество масла в двигателе.
- Условия работы турбокомпрессора.
- Трубопроводы, подводящие масло к турбокомпрессору.

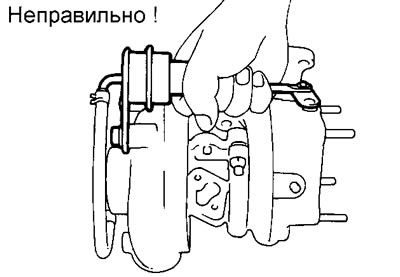

4. Соблюдайте предосторожности при демонтаже и установке турбокомпрессора. Не переносите агрегат за тягу привода перепускного клапана.
5. После демонтажа турбокомпрессора закройте впускной и выпускной патрубки и масляные отверстия пластиковыми пробками.
6. Перед установкой турбокомпрессора промойте маслоподводящую трубку.
7. До установки прочистите привалоч-ные плоскости турбокомпрессора и масляных трубок.
8. При замене крепежа устанавливайте только оригинальные изделия.

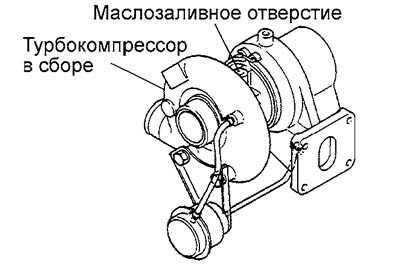

9. После установки компрессора залейте в корпус подшипников 20 см3 моторного масла, прокрутите вал компрессора от руки.
10. После перестановки компрессора прокрутите двигатель стартером 20-30 секунд (без запуска двигателя) для заполнения системы смазки или запустите двигатель на холостой ход не менее чем на одну минуту.
11. Не допускается работа двигателя со снятым воздушным фильтром. В противном случае колесо компрессора очень быстро выйдет из строя.
