2. Установите горный тормоз в положение "OFF".
3. Установите рычаг переключения передач МКПП в нейтральное положение (на моделях с АКПП установите селектор в положение "Р").
4. Проверьте минимальную частоту вращения холостого хода без нагрузки.
- а) Проверьте, что рычаг управления ТНВД упирается в регулировочный винт. Проверьте минимальную частоту вращения на холостом ходу.

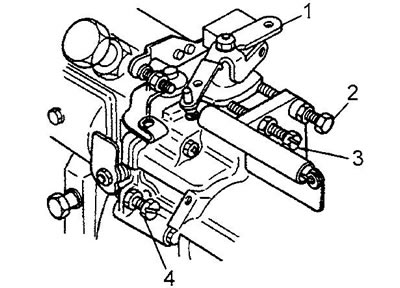

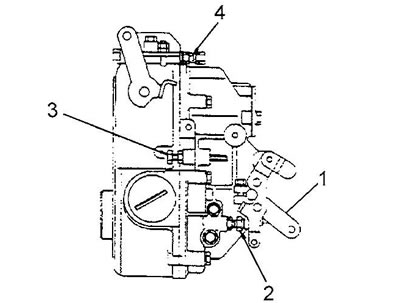

Регулятор RLD. 1 - рычаг управления ТНВД, 2 - регулировочный винт максимальной частоты вращения, 3 - регулировочный винт минимальной частоты вращения, 4 - ограничительный винт полной нагрузки. | Регулятор R801. 1 - рычаг управления ТНВД, 2 - регулировочный винт минимальной частоты вращения, 3 - регулировочный винт максимальной частоты вращения, 4 - ограничительный винт полной нагрузки. |
Минимальная частота вращения:
- Регулятор RLD:
- 4D34-T4 — 650 об/мин
- D4AF, D4AK, D4AE — 600-650 об/мин
- Регулятор R801 (4D33, 4D-35, 4D36):
- модели с МКПП — 650 об/мин
- модели с АКПП — 750 об/мин
- б) При необходимости отрегулируйте минимальную частоту вращения регулировочным винтом.
- в) На несколько минут установите частоту вращения 2800-3400 об/мин и повторно проверьте минимальную частоту вращения.
5. Проверьте максимальную частоту вращения на холостом ходу без нагрузки.
- а) Установите рычаг управления ТНВД в положение максимальной подачи (рычаг упирается в регулировочный винт максимальной частоты вращения).
- б) Проверьте максимальную частоту вращения на холостом ходу.
Максимальная частота вращения:
- 4D33, 34-Т4, 35 — 3750±50 об/мин
- 4D36 — 4000±50 об/мин
- D4AF, D4AK, D4AE — 3800-3850 об/мин
- в) При необходимости отрегулируйте максимальную частоту вращения регулировочным винтом.
Примечание:
- Ни в коем случае, не изменяйте положение ограничительного винта полной нагрузки.
- Обеспечьте, чтобы двигатель не заглох и работал стабильно, когда рычаг управления ТНВД резко перевести из положения полной подачи в положение холостого хода. При ненормальной работе, отрегулируйте максимальную частоту вращения.
