Внимание: данная регулировка очень трудоемка и требует абсолютной чистоты деталей.

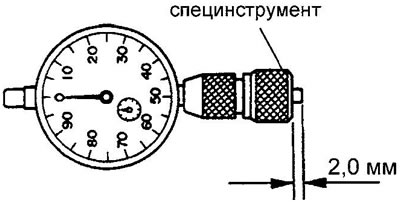

- а) Установите в специнструмент стрелочный индикатор так, чтобы выход ножки индикатора составлял 2,0 мм.

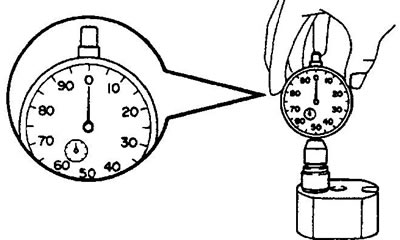

- б) Поставьте индикатор на плоскую поверхность и установите его на ноль.
- в) Установите детали указанные на рисунке на приспособление "В".

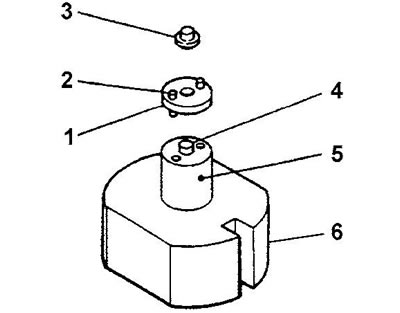

1 - проставка, 2 - установочный штифт, 3 - толкатель, 4 - игла, 5 - корпус распылителя, 6 - приспособление "В".

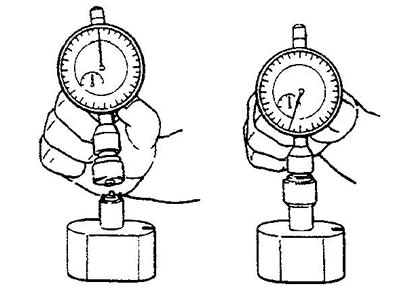

- г) Совместите ножку индикатора с установочным штифтом и измерьте подъем иглы ("L1").
- д) Установите на корпус форсунки установочные штифты, регулировочную шайбу (регулировки предварительного подъема иглы) и корпус второй пружины.
1 - корпус второй пружины, 2 - регулировочная шайба, 3 - установочные штифты, 4 - корпус форсунки.

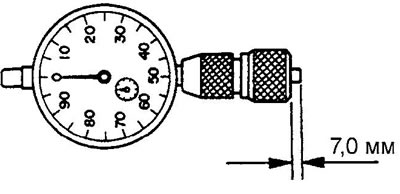

- е) Установите в специнструмент стрелочный индикатор так, чтобы выход ножки индикатора составлял 7,0 мм.
- ж) Поставьте индикатор на плоскую поверхность и установите его на ноль.

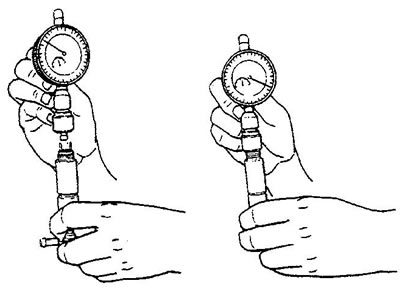

- з) Совместите ножку индикатора с установочным штифтом и измерьте подъем иглы ("L2").
- и) Убедитесь что разница между измеренными значениями "L1" и "L2" укладывается в номинальные пределы.
Если разница не соответствует номинальной, то замените регулировочную шайбу и отрегулируйте предварительный подъем иглы.
Параметры регулировочной шайбы:
- внешний диаметр — 7,35 мм
- внутренний диаметр — 3,00 мм
Типы регулировочных шайб:
- толщиной 0,70-0,95 мм с шагом 0,05 мм;
- толщиной 0,95-1,80 мм с шагом 0,025 мм;
- толщиной 1,8-2,15 мм с шагом 0,05 мм;
2. Отрегулируйте давления начала открытия №2.
- а) Ослабьте пробку на один-два оборота для создания зазора между корпусом второй пружины и пробкой.
Примечание: если ослабить пробку на один-два оборота и установить на корпус форсунки индикатор, то предварительный подъем иглы установиться на "0".
- б) В положении, когда снята пружина №1 и регулировочная шайба №1, соберите форсунку.

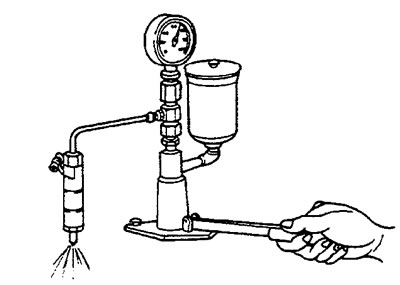

- в) Установите форсунку на тестер и измерьте давление начала открытия №2.
Давление начала открытия №2 — 225 кг/см2
Если давление не соответствует номинальному значению, то замените регулировочную шайбу №2 (расположенную в корпусе второй пружины) и отрегулируйте давление.
Примечание: давление начала открытия №2 изменяется на 1,2 кг/см2 при изменении толщины регулировочной шайбы на 0,01 мм.
Параметры регулировочной шайбы:
- внешний диаметр — 6,3 мм
- внутренний диаметр — 2,0 мм
Типы регулировочных шайб: толщиной 0,80-2,2 мм с шагом 0,025 мм2

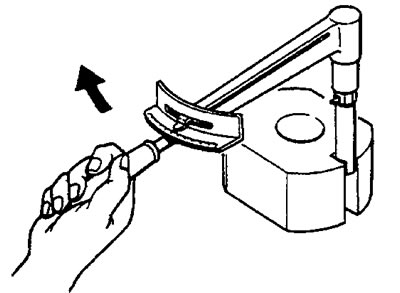

- г) По окончании регулировки заверните пробку.
3. Отрегулируйте давления начала открытия №1.
После регулировки и проверки давления начала открытия №2 установите форсунку в сборе с установленной пружиной №1 и регулировочной шайбой №1 и измерьте давление начала открытия №1. Давление начала открытия №1 160 кг/см2.
Если давление не соответствует номинальному значению, то замените регулировочную шайбу №1 и отрегулируйте давление.
Примечание: давление начала открытия №1 изменяется на 1,5 кг/см2 при изменении толщины регулировочной шайбы на 0,01 мм.
Типы регулировочных шайб:
- толщиной 0,70-0,95 мм с шагом 0,05 мм;
- толщиной 0,95-1,80 мм с шагом 0,025 мм;
- толщиной 1,8-2,15 мм с шагом 0,05 мм;
