2. При температуре 20°С доведите частоту вращения генератора до 5000 об/мин. При помощи реостата отрегулируйте силу тока так, чтобы последняя соответствовала величине, указанной в таблице выше, и поддерживалась в течение 30 мин.
3. Установите сопротивление реостата на максимальную величину (так чтобы тока почти не было) и включите выключатели "С" и "D".
4. Постепенно увеличьте частоту вращения генератора, уменьшив сопротивление реостата, измерьте силу тока при номинальной частоте вращения и напряжении на выводах генератора. Если показания генератора не соответствуют номинальным (см. таблицы выше), то проверьте все части генератора.

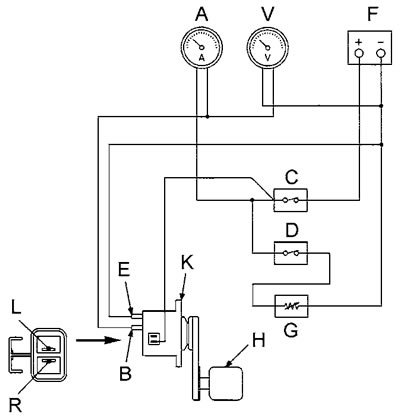

А - амперметр, В - вывод "В", С, D - выключатель, Е - вывод" Е", F - аккумуляторная батарея, G - реостат, Н - мотор стенда, L - вывод "L", R - вывод" R", V - вольтметр.
