- Номинальный зазор — 0,10-0,18 мм
- Максимальный зазор — 0,30 мм

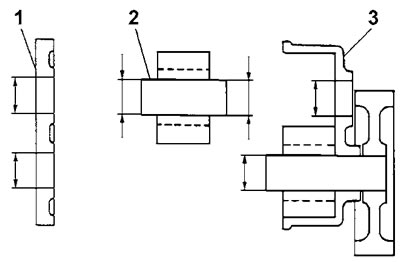

2. Проверьте зазор между валом и корпусом масляного насоса, зазор между валом и ведомым ротором и зазор между валами и крышкой насоса. Если измеренный зазор превышает максимальный, то замените масляный насос в сборе.
- Номинальный зазор — 0,04-0,07 мм
- Максимальный зазор — 0,15 мм
1 - крышка масляного насоса, 2 - ведомый ротор, 3 - корпус масляного насоса.

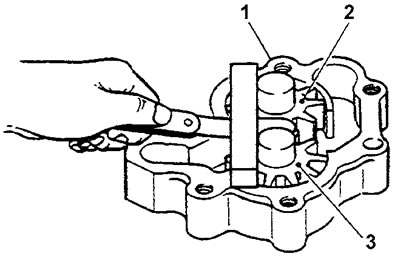

3. С помощью прецизионного угольника и плоского щупа проверьте торцевой зазор ведущего и ведомого роторов.
- Номинальный — 0,01-0,07 мм
- Максимальный — 0,18 мм
Если зазор больше номинального, замените детали.
1 - корпус масляного насоса, 2 - ведущий ротор, 3 - ведомый ротор.

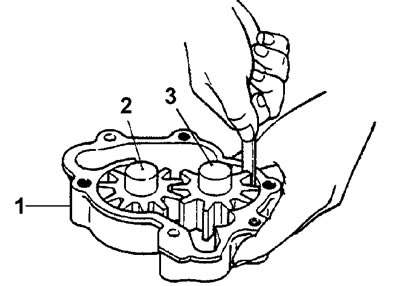

4. С помощью плоского щупа проверьте зазор между вершинами зубьев ротора и стенками корпуса масляного насоса.
- Номинальный — 0,10-0,19 мм
- Максимальный — 0,20 мм
Если зазор больше номинального, замените детали.
1 - корпус масляного насоса, 2 - ведущий ротор, 3 - ведомый ротор.
