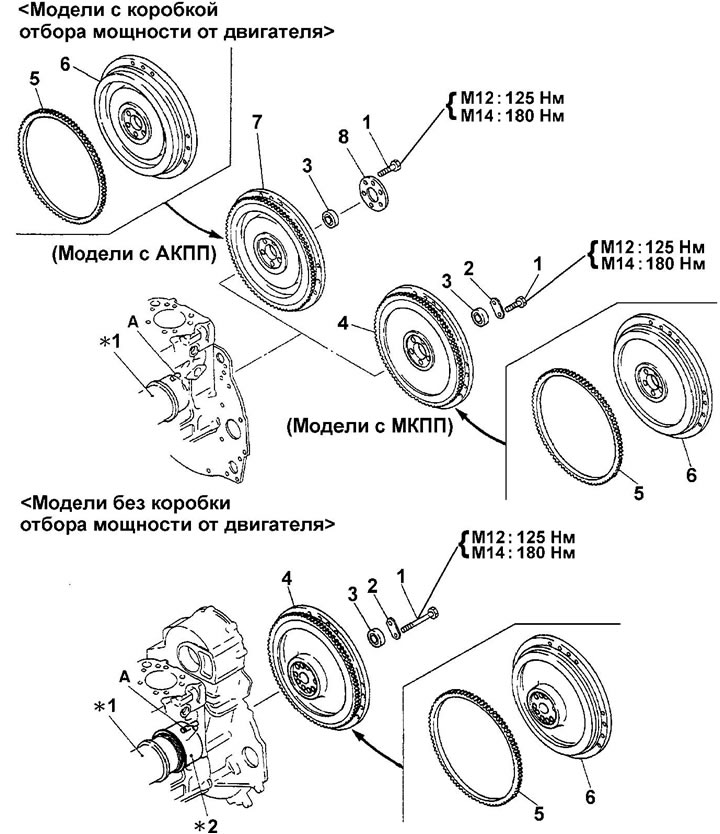

Снятие и установка маховика (4D33, 4D34-T4, 4D35, 4D36). 1 - болт, 2 - пластина, 3 - подшипник, 4 - маховик в сборе, 5 - зубчатый венец маховика, 6 - маховик, 7 - пластина гидротрансформатора, 8 - проставка, *1 - коленчатый вал; *2 - шкив коробки отбора мощности.

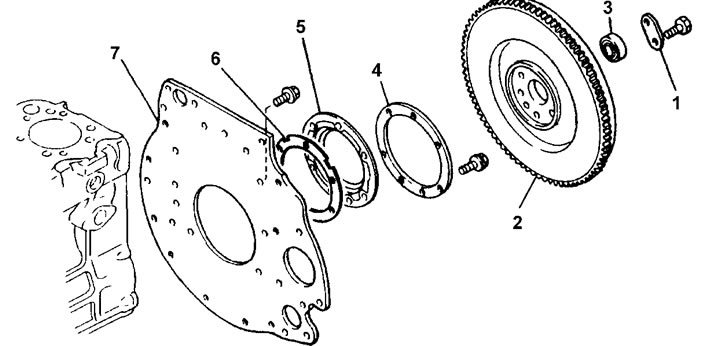

Снятие и установка маховика (D4AF, D4AK, D4AE). 1 - пластина, 2 - маховик в сборе, 3 - подшипник, 4 - задний маслоотражатель, 5 - сальник, 6 - прокладка, 7 - задняя пластина.
Примечание:
- При снятии маховика пользуйтесь сборочным рисунком. Номера деталей, указанные на рисунке, совпадают с порядком снятия этой детали. Установка производится в порядке, обратном снятию.
- При снятии маховика обратите внимание на следующие операции.
1. (Модели с коробкой отбора мощности) Снимите маховик.

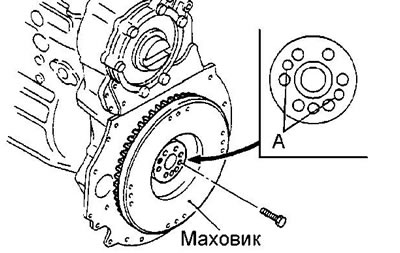

- а) Вверните в отверстия "А" маховика сервисные болты. Постепенно вворачивая болты в маховик, снимите его.
- б) Ослабьте болт натяжного ролика в сборе и ослабьте натяжение ремня.
2. Отрегулируйте натяжение ремня после установки маховика.
