Номер двигателя

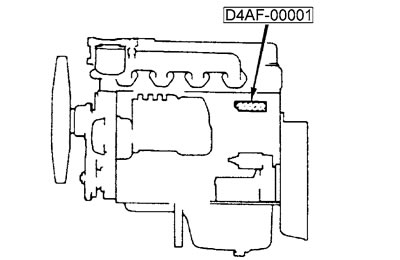

Модель и номер двигателя выбиты на блоке цилиндров, место расположения номера показано на соответствующем рисунке стрелкой.
4D33, 4D34-T4, 4D35, 4D36 | D4AF, D4AK, D4AE |

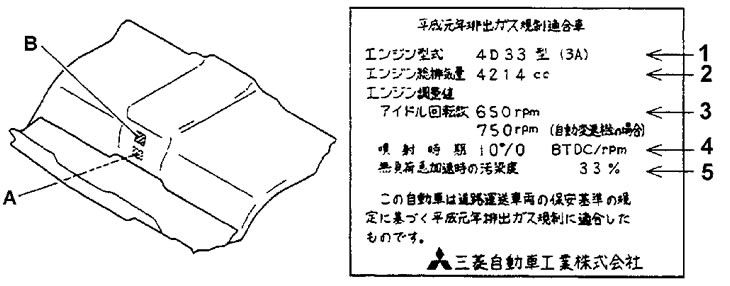

ММС Canter. А - с откидывающейся кабиной, В - с неоткидывающейся кабиной, 1 - модель двигателя, 2 - рабочий объем двигателя, 3 - минимально устойчивые обороты холостого хода, 4 - угол опережения впрыска, 5 - уровень загрязнения при переключении передач без нагрузки.
Примечание: приведенные значения мощности и крутящего момента являются ориентировочными и могут изменяться в зависимости от конкретной модели и года выпуска, но в большинстве случаев погрешность не превышает ±5%.
Двигатели MITSUBIHSI
Двигатель | 4D33 | 4D34-T4 | 4D35 | 4D36 |
Мощность, л.с. при об/мин | 130/3200 | 155/3200 | 140/3200 | 110/3500 |
Крутящий момент, Н м при об/мин | 310/1800 | 380/1800 | 340/1600 | 260/1800 |
Диаметр цилиндра х ход поршня, мм | 108х115 | 104х115 | 110x120 | 104х105 |
Рабочий объем, см3 | 4214 | 3907 | 4561 | 3567 |
Степень сжатия | 18 | 16,5 (18,5*) | 18 | 21,5 |
* - двигатели MITSUBIHSI выпуска после 1995 года
Двигатели HYUNDAI
Двигатель | D4AF | D4AK | D4AE |
Мощность, л.с. при об/мин | 100/3400 | 140/3200 | 110/3500 |
Крутящий момент, Н м при об/мин | 260/2000 | 279/2000 | 294/2000 |
Диаметр цилиндра х ход поршня, мм | 04х105 | 100х105 | 100х105 |
Рабочий объем, см3 | 3568 | 3298 | 3298 |
Двигатели HYUNDAI D4AF (3,568 л), D4AK (3,298 л с турбонаддувом), D4AE (3,298 л с турбонаддувом), являются лицензионными копиями (за исключением некоторых незначительных деталей) двигателей MITSUBISHI 4D32 (3,568 л), 4D30 (3,298 л), 4D31 (3,298 л с турбонаддувом), поэтому информация из данного руководства может быть использована для ремонта и технического обслуживания двигателей MITSUBISHI 4D32, 4D30, 4D31.
