Примечание:
- При снятии и установке генератора пользуйтесь соответствующими сборочными рисунками.
- Для двигателей с двумя ремнями привода генератора при замене любого из ремней привода, необходимо заменить оба ремня одновременно.

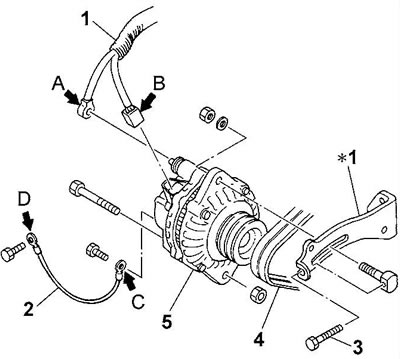

4D33, 4D34-T4, 4D35, 4D36. 1 - жгут проводов, 2 - масса, 3 - регулировочный болт, 4 - ремень привода генератора, 5 - генератор, А - вывод " В", В - вывод"L"," R", С - вывод" Е", D - к блоку цилиндров, *1 - регулировочный кронштейн генератора. | D4AF, D4AK, D4AE. 1 - шланг подачи масла, 2 - вакуумный шланг, 3 - вакуумный шланг, 4 - генератор. |
