Разборка и сборка генератора (с щетками) (4D33, 4D34-T4, 4D35, 4D36). 1 - ротор и крышка со стороны привода в сборе, 2 - гайка, 3 - шкив, 4 - задний подшипник, 5 - ротор, 6 - крышка подшипника, 7 - передний подшипник, 8 - крышка со стороны привода, 9 - статор и корпус выпрямительного блока в сборе, 10 - статор, 11 - пластина, 12 - щетка, 13 - регулятор напряжения и щеткодержатель в сборе, 14 - пыльник, 15 - выпрямительный блок, 16 - корпус выпрямительного блока.
Разборка и сборка генератора (без щеток) (4D33, 4D34-T4, 4D35, 4D36). 1 - ротор и крышка со стороны привода в сборе, 2 - гайка, 3 - шкив, 4 - вентилятор, 5 - проставка, 6 - задний подшипник, 7 - ротор в сборе, 8 - крышка подшипника, 9 - передний подшипник, 10-сальник, 11 - крышка со стороны привода, 12 - статор и корпус выпрямительного блока в сборе, 13 - статор, 14 - катушка возбуждения, 15 - регулятор напряжения, 16 - выпрямительный блок, 17 - корпус выпрямительного блока.
Примечание:
- При разборке генератора пользуйтесь сборочным рисунком.
- Обратите внимание на операции, приведенные ниже.
1. Снимите ротор и крышку со стороны привода в сборе.
Введите отвертку между крышкой со стороны привода и статором. Снимите ротор и крышку со стороны привода в сборе, используя отвертку как рычаг.
Если детали разделяются с трудом, то слегка постучите по переднему кронштейну генератора молотком с пластиковым бойком, одновременно надавливая на отвертку.
Внимание: во избежание повреждения обмотки статора не вводите отвертку слишком глубоко между крышкой со стороны привода и статором.
2. Снимите статор.
Генератор со щетками
Снимите статор, регулятор напряжения и щеткодержатель в сборе.

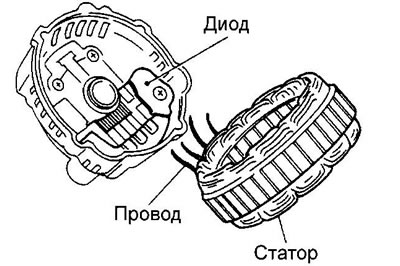

Отпаяйте провода обмоток статора от диодов выпрямительного блока генератора.
Примечание: во избежание перегрева диода постарайтесь отпаять провода в течение 5 секунд.
Генератор без щеток

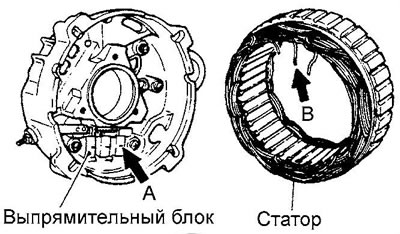

Отпаяйте провода обмоток статора "В" от диодов "А" выпрямительного блока.
3. Снимите регулятор напряжения и щеткодержатель в сборе.

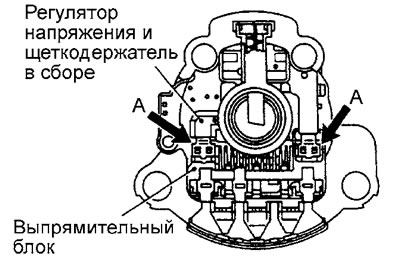

Перед отсоединением выпрямительного блока от регулятора напряжения и щеткодержателя в сборе отпаяйте два контакта от выпрямительного блока.
Примечание: во избежание перегрева регулятора напряжения постарайтесь отпаять провода в течение 5 секунд.
4. Извлеките ротор из крышки генератора со стороны привода.

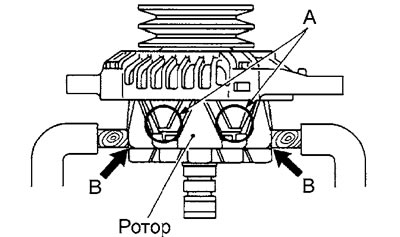

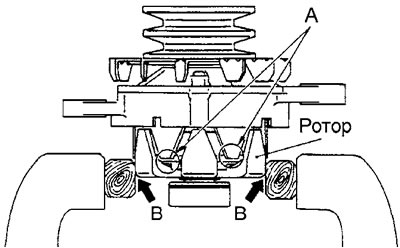

Установите ротор в тиски с мягкими губками (деревянными проставками) местами "В", показанными на рисунке. Не устанавливайте ротор местами "А" в тиски во избежание повреждения.
Генератор со щетками | Генератор без щеток |

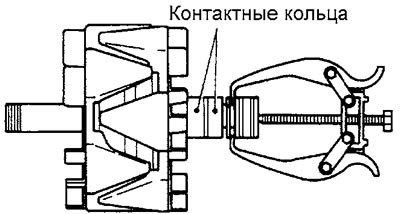

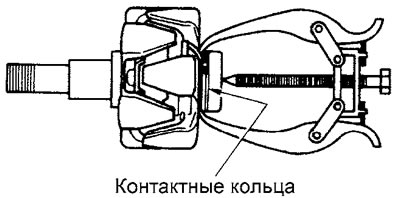

5. При помощи съемника снимите задний подшипник с ротора.
Генератор со щетками | Генератор без щеток |
Сборка
Примечание:
- Сборка производится в последовательности, обратной разборке.
- При сборке обратите внимание на операции, приведенные ниже.

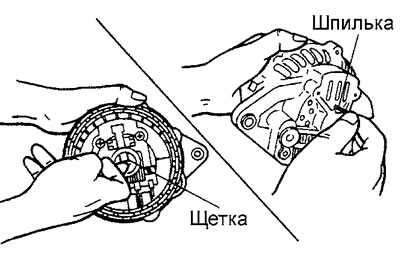

(Генератор со щетками) После установки ротора генератора извлеките установленную при сборке шпильку, удерживающую щетки.
