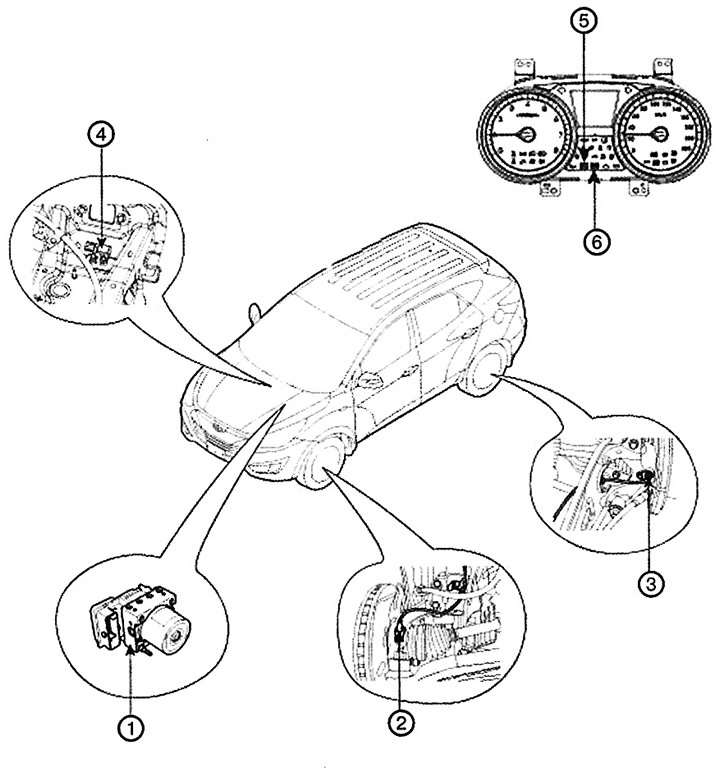

1. Гидроэлектронный блок управления антиблокировочной системой тормозов
2. Датчик частоты вращения переднего колеса
3. Датчик частоты вращения заднего колеса
4. Датчик продольного ускорения (только 4 WD)
5. Контрольная лампа стояночного тормоза/EBD
6. Контрольная лампа антиблокировочной системы тормозов
Антиблокировочная система тормозов (ABS) служит для регулирования давления в тормозных механизмах всех колес при торможении в сложных дорожных условиях, предотвращая блокировку колес. ABS обеспечивает следующие преимущества:
1. Объезд препятствий с более высокой степенью безопасности, в том числе и при экстренном торможении.
2. Сокращение тормозного пути при экстренном торможении с сохранением устойчивости и управляемости автомобиля, в том числе и в повороте.
На случай неисправности системы предусмотрена функция диагностики и система отказоустойчивости.
Система контроля тягового усилия (TCS) — переменная система, предназначенная для регулировки тягового усилия при разгоне или движении в повороте. Система управляет движением автомобиля, подтормаживая какое-либо из колес автомобиля или подавляя избыточную мощность двигателя, благодаря чему автомобиль не входит в занос и сохраняет курсовую устойчивость.
Гидроэлектронный блок управления (ГЭБУ) получает информацию о скорости движения автомобиля, направлении движения и дорожных условиях от датчиков частоты вращения колес.
На основании этой информации блок управления определяет оптимальный режим торможения колес.
Электронная система распределения тормозных сил (ЭРТС) является подсистемой ABS и служит для обеспечения эффективного сцепления с грунтом задних колес.
Кроме того, на основании высокой эффективности совершенной ABS ЭРТС предотвращает юз задних колес при частичных режимах торможения.
Тормозное усилие поддерживается близким к оптимальному значению и регулируется электронной системой, что позволяет обходиться без обычного регулятора давления. Поскольку регулятор давления является механическим устройством, он имеет ограничения с точки зрения достижения идеального распределения тормозного усилия на задние колеса, а также гибкого распределения усилий в зависимости от степени загруженности автомобиля. Кроме того, если механический регулятор давления неисправен, то это водителем не обнаруживается.
ЭРТС, управляемый ЭВУ ABS, в каждый момент вычисляет степень проскальзывания каждого из колес и регулирует величину давления в тормозных механизмах задних колес таким образом, чтобы оно превышало давление в тормозных механизмах передних колес. В случае неисправности ЭРТС в комбинации приборов загорается контрольная лампа ЭРТС (EBD) (и стояночного тормоза).
Преимущества ЭРТС:
- Улучшение работы базовой тормозной системы.
- Компенсация разницы коэффициентов трения.
- Упразднение регулятора давления.
- Сигнализация неисправности контрольной лампой.
Внимание. Любые работы, связанные с диагностикой и ремонтом анти-блокировочной системы тормозов (ABS) должны проводиться только на специализированных станциях технического обслуживания квалифицированными специалистами, поскольку это напрямую связано с безопасностью дорожного движения.
