Многофункциональный переключатель — снятие и установка

Для снятия многофункционального переключателя в автомобилях, оборудованных подушками безопасности, необходимо придерживаться правил техники безопасности при снятии подушки безопасности (см. главу «Пассивная безопасность»).

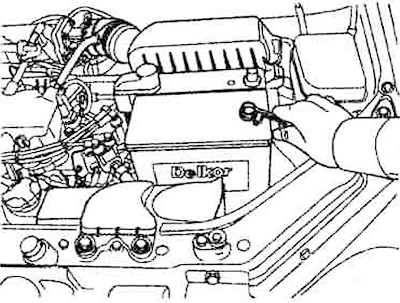

1. Отсоединить отрицательную клемму аккумуляторной батареи.

Примечание. После отсоединения отрицательной клеммы аккумулятора, прежде чем начинать какие либо работы, подождать не менее 30 секунд.

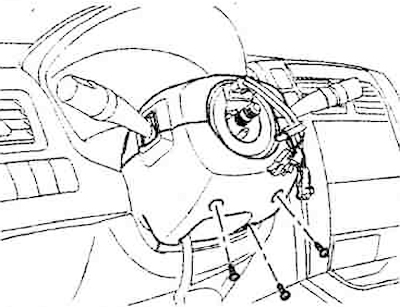

2. Отвернуть 2 винта, удерживая модуль подушки безопасности гаечным ключом. Разъединить разъем звукового сигнала и разъем модуля подушки безопасности и снять модуль (А).

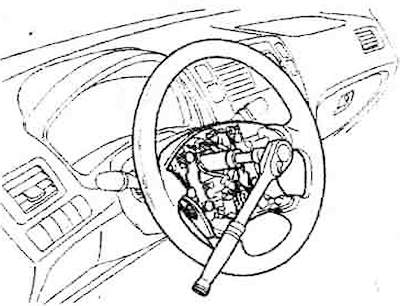

3. Отвернуть гайку крепления и снять рулевое колесо.

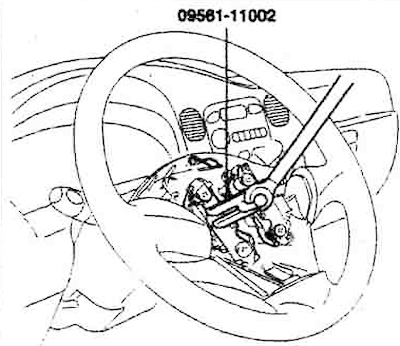

4. Установить рулевой вал в положение прямолинейного движения и снять рулевое колесо, используя специальный инструмент (09561-11002).



5. Снять верхнюю и нижнюю крышки рулевой колонки, отвернув 4 винта.



6. Отвернуть 3 винта, удерживая многофункциональный переключатель. Отсоединить разъем. Снять многофункциональный переключатель.



7. Установка производится в последовательности обратной снятию.
