Общая информация

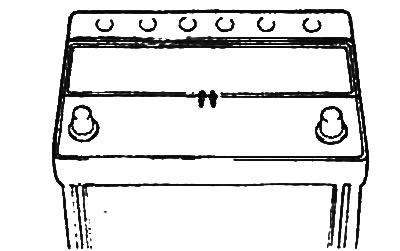

Новый автомобиль оборудован необслуживаемой аккумуляторной батареей, которая полностью герметична (за исключением маленького вентиляционного отверстия в крышке), не имеет вентиляционных пробок банок батареи и не требует обслуживания (нет необходимости добавлять воду в электролит аккумуляторной батареи).
Таблица. Характеристики штатных аккумуляторных батарей.
Двигатель | 2,0 л/2,4 л | 2,7 л |
Тип | MF 60Ah | MF 68Ah |
Ёмкость (не менее) 5-час. разряд 20-час. разряд | 48 Ач 60 Ач | 55 Ач 68 Ач |
Пиковый ток при прокрутке колен. вала стартером | не менее 550 А | не менее 540 А |
Резервная ёмкость | 92 мин. | 122 мин. |
Примечание:
- Пиковый ток при прокрутке коленчатого вала стартером - сила тока, создаваемого аккумуляторной батареей в течение 30 секунд при напряжении 7,2 В и температуре 17,8 °C.
- Резервная емкость - время, в течение которого аккумуляторная батарея может обеспечивать силу тока в 25 А при напряжении 10,5 В и температуре 26,7 °C.
Комплексная проверка аккумуляторной батареи
1. Визуально проверьте отсутствие трещин или других повреждений корпуса батареи, которые могут стать причиной вытекания электролита. Определите причину дефекта и устраните при необходимости. Счистите ржавчину с по-мощью раствора соды и воды.
- а) Если причину дефекта определить и устранить не удалось, то замените аккумуляторную батарею.
- б) Если трещины или другие повреждения корпуса батареи отсутствуют, то проверьте плотность электролита.
2. Определите плотность электролита в аккумуляторной батарее и поправку на температуру электролита, затем правильно выберите подходящую величину из приведенных ниже значений.
- а) Если плотность ниже 1,10 г/см3, то медленно зарядите аккумуляторную батарею током 5 ампер в течение не более 14 часов, затем проверьте аккумуляторную батарею под нагрузкой.
- б) Если плотность в пределах 1,10-1,22 г/см3, то подзарядите аккумуляторную батарею. Обратите особое внимание на процесс зарядки аккумуляторной батареи и меры безопасности при зарядке.
- в) Если плотность выше 1,22 г/см3, то проверьте аккумуляторную батарею под нагрузкой.
3. Проверьте аккумуляторную батарею под нагрузкой. Для этого на 15 секунд включите нагрузку в 200 А, измерьте напряжение аккумуляторной батареи и сравните с приведенными ниже значениями.
- а) Если напряжение выше 9,6 В, то аккумуляторная батарея в норме.
- б) Если напряжение в пределах 6,5 - 9,6 В, то быстро зарядите аккумуляторную батарею и снова проверьте аккумуляторную батарею под нагрузкой.
Примечание: если напряжение аккумуляторной батареи остается меньше 9,6 В после повторного выполнения быстрой зарядки и проверки под нагрузкой, то аккумуляторную батарею следует заменить.
- в) Если напряжение ниже 6,5 В, то аккумуляторная батарея неисправна и необходимо ее заменить.

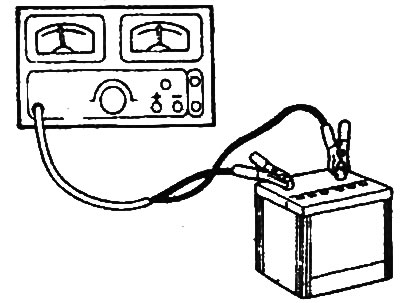

Зарядка аккумуляторной батареи
1. При зарядке аккумуляторной батареи под ее крышкой выделяется огнеопасный и взрывоопасный газ. Не курите и не пользуйтесь открытым пламенем около аккумуляторной батареи, которая находится на зарядке, или была недавно заряжена.
2. Не разъединяйте цепей, находящихся под напряжением, вблизи клемм аккумуляторной батареи, находящейся на зарядке. Искра может появиться между отсоединенными проводами (в разрыве цепи) и стать причиной взрыва. Держите легковоспламеняющиеся предметы подальше от открытой аккумуляторной батареи.
Таблица. Время зарядки аккумуляторной батареи.
Плотность электролита а АКБ | Методика зарядки | |
Медленная (ток 5 А) | Быстрая (ток 20 А) | |
Ниже 1,10 | 14 часов | 4,0 часа |
1,1-1,13 | 12 часов | 3,0 часа |
1,13-1,16 | 10 часов | 2,5 часа |
1,16-1,19 | 8 часов | 2,0 часа |
1,19-1,22 | 6 часов | 1,5 часа |
Выше 1,22 | 4 часа | 1,0 час |
Проверка плотности электролита
1. Проверка уровня и плотности электролита в обычной (обслуживаемой) аккумуляторной батарее.

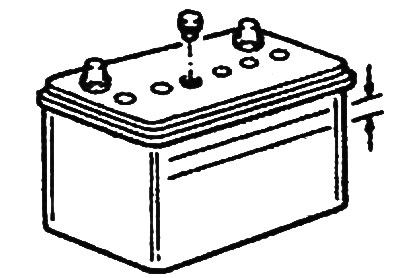

- а) Проверьте уровень электролита, он должен находиться между отметками минимального и максимального уровня. При необходимости добавьте дистиллированную воду.
- б) Не следует проводить измерения плотности электролита ареометром сразу после добавления дистиллированной воды в электролит. Для того чтобы дистиллированная вода и электролит перемешались, и установилась равномерная плотность, либо в течение нескольких минут медленно заряжайте (током 5 А) аккумуляторную батарею, либо оставьте аккумуляторную батарею не-подвижной примерно на один час.
Примечание: если после зарядки аккумуляторной батареи плотность электролита не соответствует техническим условиям, то замените аккумуляторную батарею.

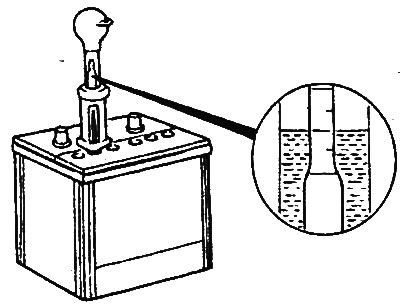

- в) При помощи ареометра и термометра измерьте плотность электролита в каждой банке аккумуляторной батареи.
- Номинальное значение: 1,22-1,29 (при температуре 20°C)
Примечание: при полностью заряженной батарее плотность электролита должна быть равна 1,260-1,280 г/см3 при температуре 26,7°C.
- г) Определите разницу плотности между банками аккумуляторной батареи. Если в какой-либо банке аккумуляторной батареи (одной или нескольких) плотность электролита отличается от среднего значения на 50 пунктов (0,05 г/см3) или больше, то это является признаком наличия внутренних повреждений. В этом случае аккумуляторную батарею следует заменить.

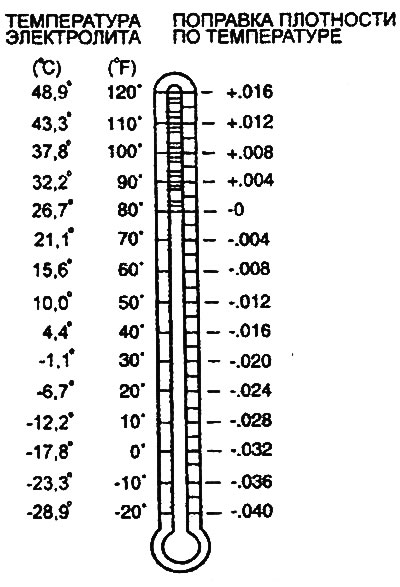

2. Определение поправки плотности по температуре электролита.
- а) Плотность электролита аккумуляторной батареи изменяется с температурой. Нагрев разжижает раствор и уменьшает плотность электролита. Охлаждение загущает раствор и увеличивает плотность электролита.
- б) При отклонении фактической температуры электролита от стандартной величины нужно ввести поправку: к значению плотности необходимо прибавить 4 пункта (0,004 г/см3) на каждые 5,56°С температуры свыше величины 26,7°С или вычесть 4 пункта (0,004 г/см3) на каждые 5,56°С температуры менее величины 26,7°С.
ПРИМЕР: Ареометр показывает значение плотности 1,280 г/см3 и термометр показывает температуру электролита -12,2°С (10°F). В соответствии с приведенным рисунком, измеренное значение плотности должно быть уменьшено на 7 пунктов (0,028 г/см3).
Таким образом, приведенное значение плотности электролита при 26,7 °C будет 1,252 г/см3.
1,280-0,028=1,252
