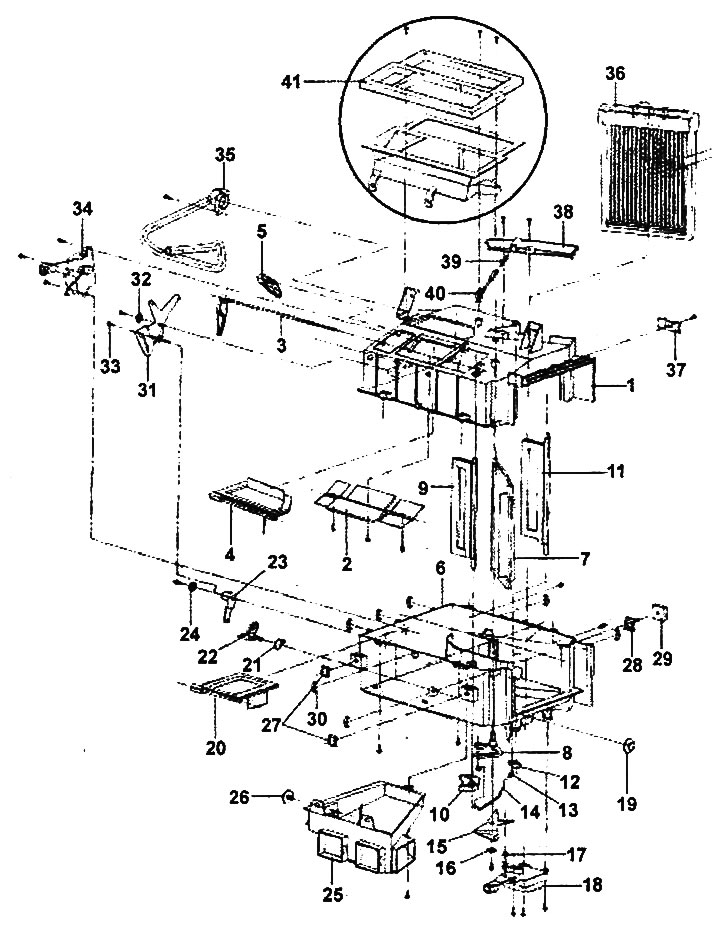

Разборка отопителя.
1 - верхняя часть корпуса отопителя, 2 - заслонка режима вентиляции, 3 - рычаг заслонки режима вентиляции, 4 - заслонка обогрева лобового стекла, 5 - рычаг заслонки обогрева лобового стекла, 6 - нижняя часть корпуса отопителя, 7 - заслонка регулятора температуры, 8 - рычаг заслонки регулятора температуры, 9 - заслонка "А" регулятора температуры, 10 - рычаг заслонки "А" регулятора температуры, 11 - перепускная заслонка, 12 - рычаг перепускной заслонки, 13 - держатель тяги, 14 - тяга, 15 - рычаг (большой) заслонки регулятора температуры, 16 - пружинная шайба, 17 - направляющая втулка, 18 - сервопривод заслонки регулятора температуры (кондиционер с автоматическим управлением), 19 - направляющая втулка, 20 - заслонка подачи воздуха в область ног, 21 - пружина, 22 - рычаг заслонки подачи воздуха в область ног, 23 - рычаг (большой) заслонки подачи воздуха в область ног, 24 - пружинная шайба, 25 - нижний распределительный воздуховод (в область ног), 26 - направляющая втулка, 27 - гайка, 28 - болт с фиксатором, 29 - уплотнение "А" отопителя, 30 - фиксатор, 31 - кулачок управления заслонками (выбор направления потоков воздуха), 32 - пружинная шайба, 33 - держатель тяги, 34 - сервопривод заслонки выбора направления потоками воздуха, 35 - перепускной воздушный шланг, 36 - радиатор отопителя, 37 - фиксатор, 38 - накладка радиатора отопителя, 39 - стопор, 40 - датчик, 41 - центральный воздуховод.
Проверка сервопривода регулятора температуры
1. Сервопривод регулятора температуры установлен в блоке отопителя. В зависимости от положения управляющих переключателей и переключателей на дефлекторах (воздуховодах) сервопривод будет регулировать температуру и подачу воздуха в салон.

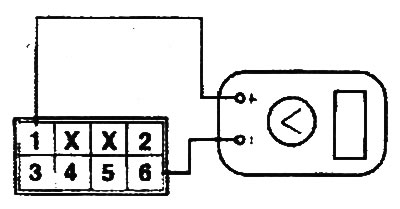

2. Подсоедините вольтметр к выводам "1" (+) и "6" (-) разъема сервопривода регулятора температуры и выполните проверка на выводах напряжения разъема в соответствии с таблицей.
Положение переключателя | Напряжение |
COOL (положение максимального охлаждения) | 0,3±0,15 В |
НОТ (положение максимального обогрева) | 4,7±0,15 В |
Проверка датчика температуры охлаждающей жидкости в отопителе (кондиционер с автоматическим управлением)
1. Датчик температуры охлаждающей жидкости в отопителе, расположенный в радиаторе отопителя, измеряет температуру охлаждающей жидкости, проходящую через радиатор отопителя. Его сигнал используется для электронного управления подачей нагретого воздуха.
2. Проверка датчика.

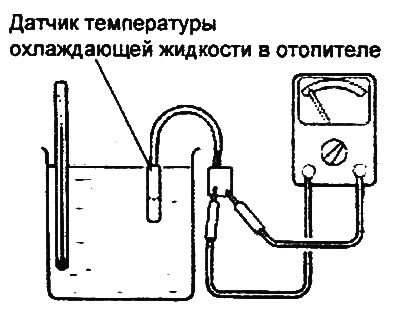

- а) Погрузите измерительную часть датчика в воду.
- б) Измерьте сопротивление между выводами датчика при указанных ниже значениях температуры и убедитесь, что сопротивление соответствует номинальному значению.
Номинальное значение:
- при температуре воды равной 25°С: 12,5±0,5 кОм
- при температуре воды равной 60°С: 2,5±0,3 кОм
Разборка и сборка
1. При снятии деталей руководствуйтесь рисунком "Разборка отопителя".
2. Установка производится в порядке, обратном снятию.
