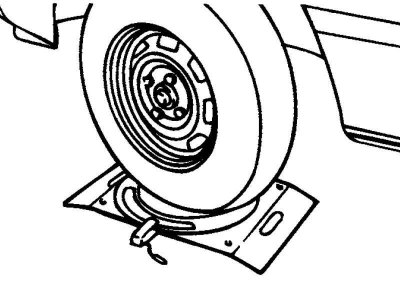

Рис. 5.2. Стенд для измерения радиуса поворота управляемых колес
Установите передние колеса на стенд для измерения радиуса поворота и измерьте углы поворота управляемых колес (рис. 5.2).
Номинальное значение углов поворота управляемых колес приведено ниже.
Внутреннее колесо: 35,1° ±1°30’.
Наружное колесо: 30,7°.
Если угол поворота не соответствует номинальному значению, то отрегулируйте рычажный механизм (схождение передних колес) и снова проверьте угол поворота.
Примечание. После регулировки рулевых тяг, установите защитные чехлы рулевых тяг так, чтобы они не были перекручены.
Угол поворота внутреннего колеса изменяется на 0,86° при повороте рулевой тяги на один оборот.
