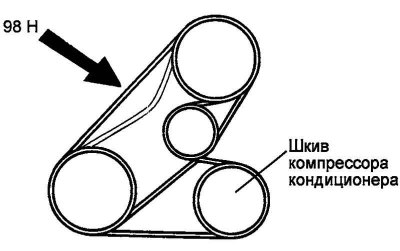

Рис. 5.7. Точка приложения усилия на клиновой ремень привода насоса гидроусилителя
Нажмите на клиновой ремень привода насоса гидроусилителя рулевого управления с усилием 98 Н в точке, указанной на рисунке 5.7, и проверьте, что прогиб ремня соответствует номинальному значению.
Прогиб ремня (номинальное значение):
- при периодической проверке – 11,7–15,3 мм.
При регулировке:
- новый ремень – 8,8–11,0 мм;
- бывший в эксплуатации ремень – 12,5–14,3 мм.
Установите клиновой ремень. Ослабьте регулировочный болт и отрегулируйте натяжение.

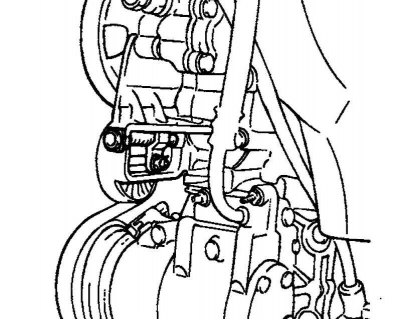

Рис. 5.8. Болт регулировки натяжения ремня
После этого, затяните болт и фланцевую гайку номинальным моментом (рис. 5.8).
Примечание. При регулировки натяжения клинового ремня временно затяните болт и фланцевую гайку так, чтобы шкив насоса не был ослаблен (чтобы ролик натяжителя не отклонялся в одну из сторон), затем отрегулируйте натяжение.
Внимание! Проверку прогиба ремня следует производить после проворачивания шкива насоса гидроусилителя рулевого управления на один или несколько оборотов в нормальном направлении вращения.
