Главное реле питания системы управления двигателем

При включении зажигания питание от аккумуляторной батареи подается на блок управления двигателем, форсунки, датчик абсолютного давления и т.д. При включенном зажигании цепь выключателя зажигания соединяется с «массой» через обмотку главного реле питания.

Проверка

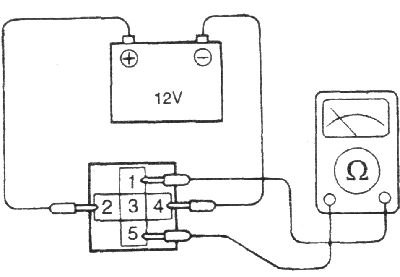

1. Проверьте целостность цепи контактов реле на контактах 5 («+») и 1 («-»).

Обмотка реле (контакты 2 и 4)	Состояние цепи
Обмотка выключена	Нет проводимости
Обмотка включена	Есть проводимость

2. Если реле неисправно, замените его. Момент затяжки: 7–11 Н·м.
