Первичный вал — разборка и сборка (КПП до 2000 г. выпуска)

0

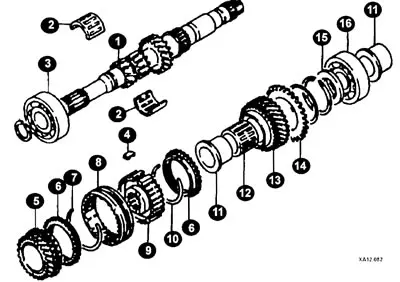

Элементы первичного вала (модели до 2000 г.)
1 - первичный вал;
2 - игольчатый подшипник;
3, 16 - шариковый подшипник;
4 - фиксатор синхронизатора;
5 - шестерня 3-й передачи;
6 - кольцо синхронизатора;
7 - пружина синхронизатора;
8 - втулка синхронизатора 3-й и 4-й передач;
9 - ступица синхронизатора;
10 - пружина;
11- обойма подшипника;
12 - игольчатый подшипник;
13 - шестерня 4-й передачи;
14 - ведомая шестерня;
15 - распорная втулка.


Снимите стопорную шайбу и передний шариковый подшипник.

Снимите обойму подшипника.

Снимите подшипник.

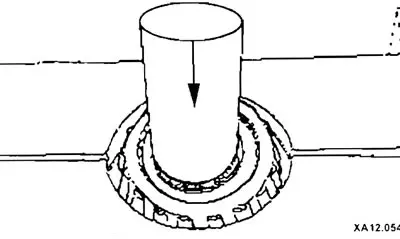

Снимите распорную втулку, стопорную шайбу, пружину и ведомую шестерню.



Снимите шестерню 4-й передачи, игольчатый подшипник и втулку.

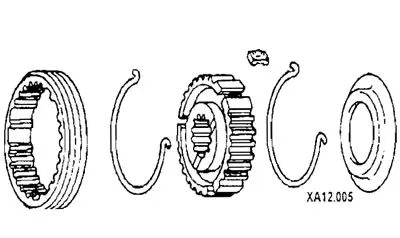

Снимите кольцо и втулку синхронизатора.



Снимите втулки и пальцы синхронизатора 3-й и 4-и передач.

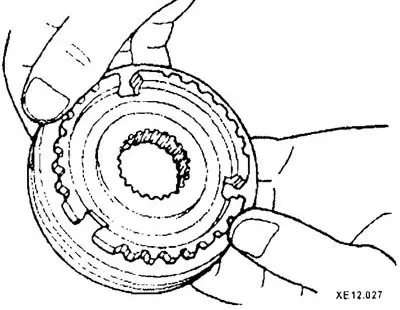

Снимите ступицы и кольца синхронизаторов 3-й и 4-и передач.

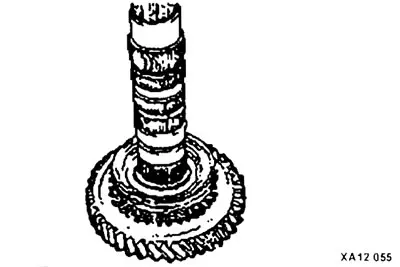

Снимите шестерню 3-й передачи и игольчатый подшипник.



Проверьте состояние внешней поверхности первичного вала в месте установки игольчатого подшипника, а также состояние шлиц первичного вала.


Совместите игольчатый подшипник с валом или втулкой подшипника и шестерней и проверьте плавность его вращения.

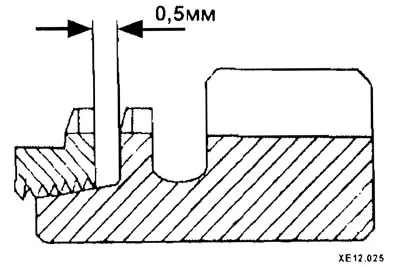

Уприте кольцо синхронизатора в шестерню сцепления и проверьте зазор. Он должен составлять 0,5 мм.



Проверьте зубья конического зубчатого колеса и шестерни сцепления.

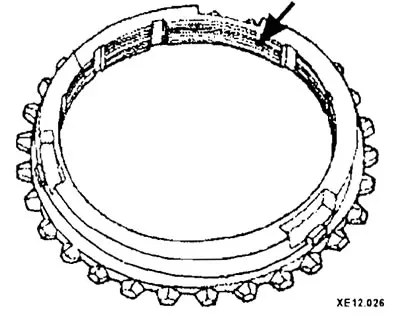

Проверьте конус синхронизатора.



Сборка осуществляется в обратной последовательности с учетом следующего:

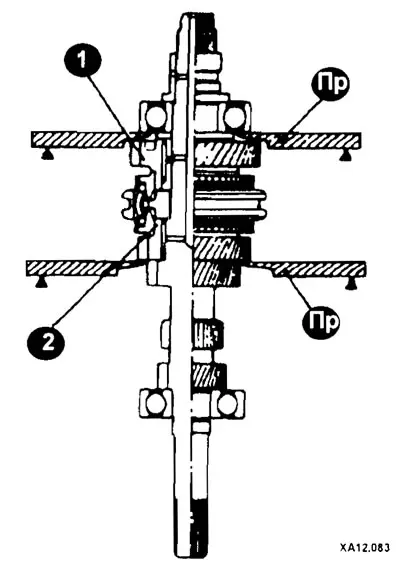

Во время сборки/установки шестерен 3-й (2) и 4-й (1) передач применяйте приспособления.

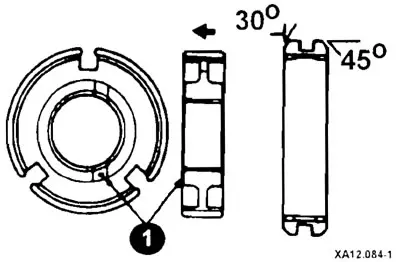

Совмещайте установочные метки (1) при сборке синхронизатора 3-й и 4-й передач.

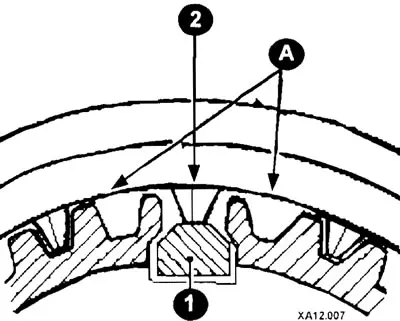

Муфту синхронизатора устанавливайте на ступицу так, чтобы зуб (2), расположенный между двумя участками без зубьев (А) касался сухаря синхронизатора (1).

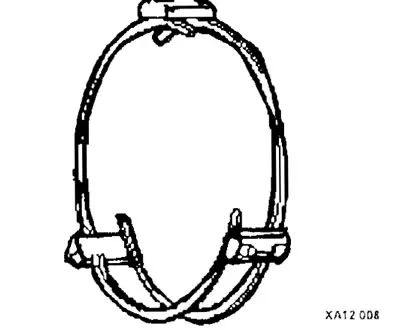

Пружины и сухари устанавливаются в соответствии с рисунком.

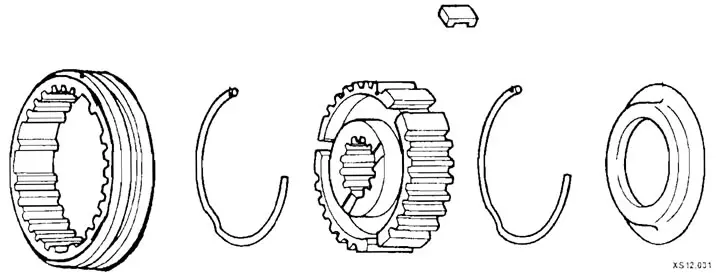

Элементы ступицы синхронизатора 5-й передачи
