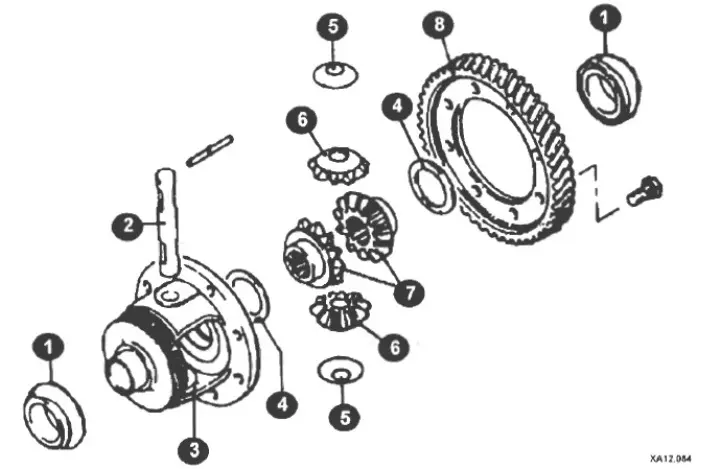

Элементы дифференциала (модели с 2000 г.)
1 - подшипник;
2 - ось;
3 - коробка дифференциала;
4 - втулка;
5 - шайба;
6 - сателлит;
7 - шестерня полуоси;
8 - шестерня дифференциала.
Разборка

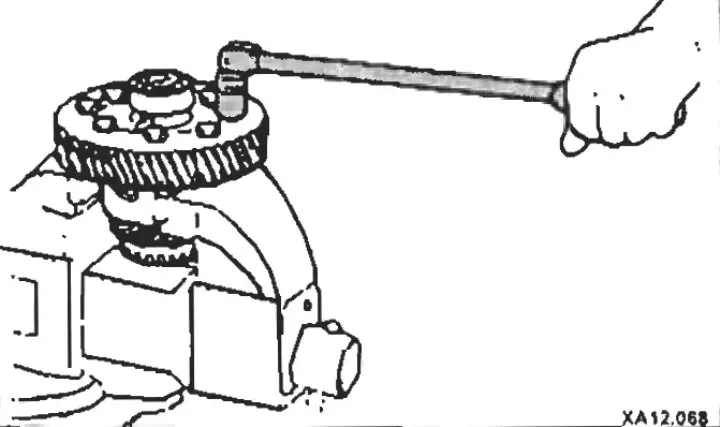

Зажмите корпус дифференциала в тиски.

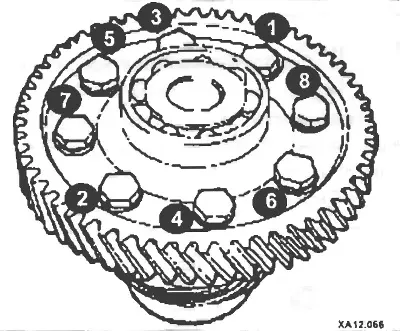

Отвернув болты в порядке, обратном показанному на рисунке, снимите шестерню привода дифференциала.

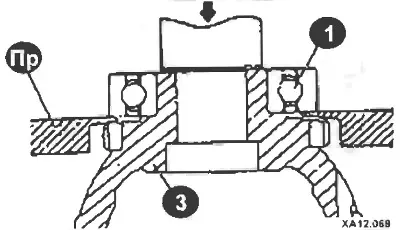

Снимите коробку дифференциала (3), подшипники (1), шплинт, вал-шестерню, шестерни и шайбы.

Снимите боковые шестерни и распорные втулки.
Проверьте состояние шестерен и подшипников. Очистите их и высушите. Перед сборкой нанесите на них трансмиссионное масло.

Установите шестерни полуосей (4) и распорные втулки.
Установите оси сателлитов (1), сателлиты и шайбы.

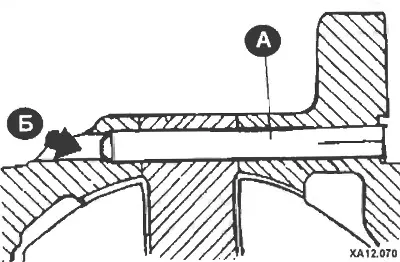

Установите шплинт (А) в отверстие (Б).

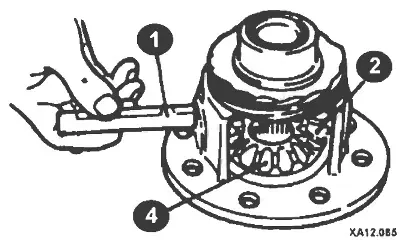

Замерьте зазор между шестернями полуосей (4) и шайбами. Он должен составлять 0,025-0,150 мм. При несоответствии зазора стандарту сборку следует произвести повторно с использованием других распорных втулок.

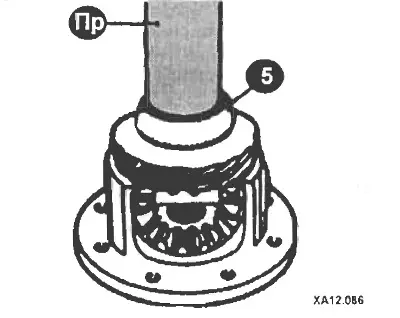

Установите подшипники (5).

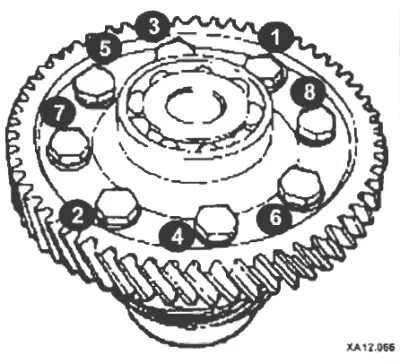

Затяжку болтов осуществляйте в заданной последовательности (в соответствии с рисунком).
