Притирка клапанов

0

Притирка клапанов производится следующим образом.

Положите головку цилиндров на верстак, подложив два бруска дерева.

Очистите все клапаны от нагара.

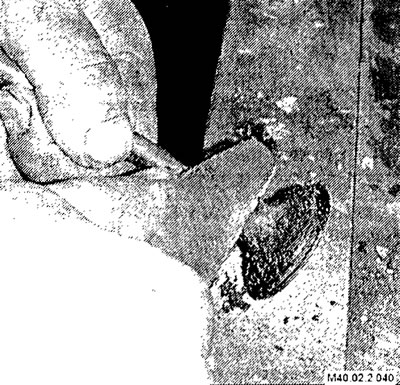

Нанесите крупнозернистую карборундовую пасту на фаску седла клапана.



Зажав клапан в инструменте, прижмите тарелку клапана к седлу, иногда приподнимая клапан, чтобы перераспределить пасту.

Установите клапан в направляющую втулку и прижмите тарелку клапана к седлу.

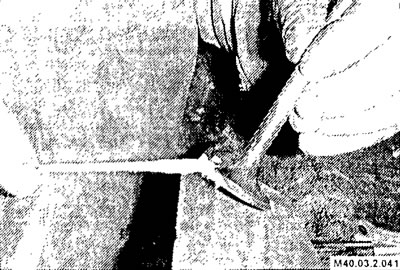

Измерьте размер от посадочной поверхности седла (тарелки) пружины клапана до торца стержня клапана. Если измеренная величина превышает требуемую, то замените седло клапана. Для этого:

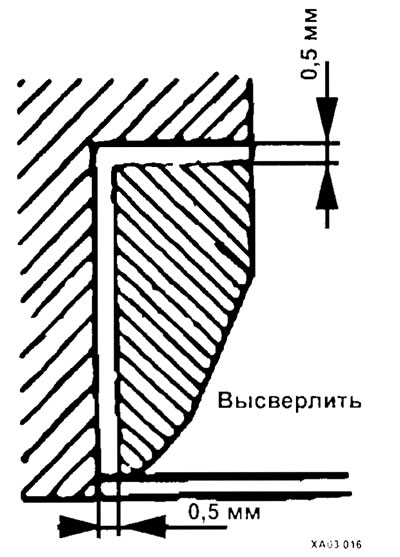

Высверлите седло клапана, оставив стенки седла толщиной 0,5-1 мм.



Выпрессуите седло клапана.

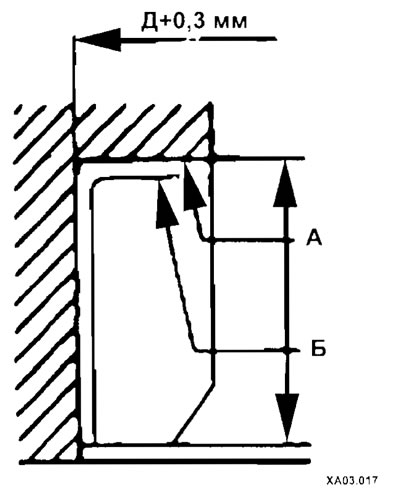

Рассверлите гнездо под установку седла ремонтного размера (Д+0,3 мм), где Д — диаметр отверстия старого седла.



А - поверхность нового отверстия;
Б - поверхность старого отверстия.


Нагрев головку блока цилиндров до 250°С или охладив седла, запрессуйте седла в головку блока цилиндров.

Доведите размеры седла клапана до необходимых размеров.

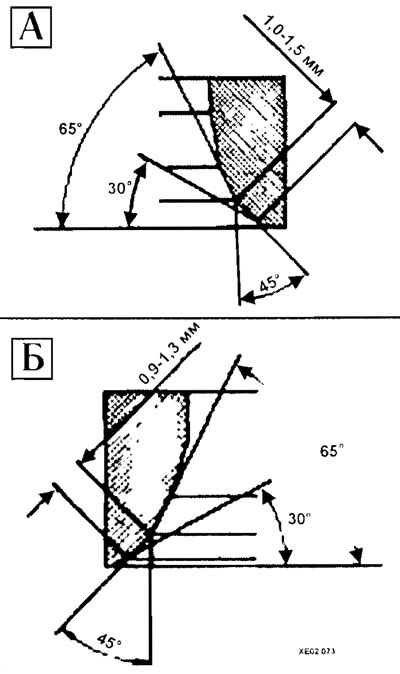

Размеры седел (А) — выпускных и (Б) — впускных клапанов


Приспособление для притирки клапанов с цанговым зажимом

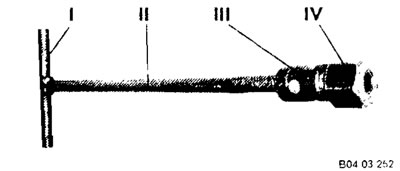

Общий вид приспособления

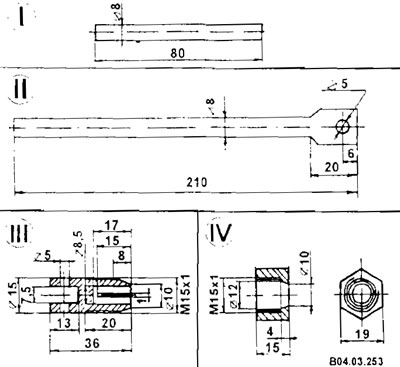

Деталировка приспособления


Приспособление для притирки клапанов, которое можно изготовить самостоятельно

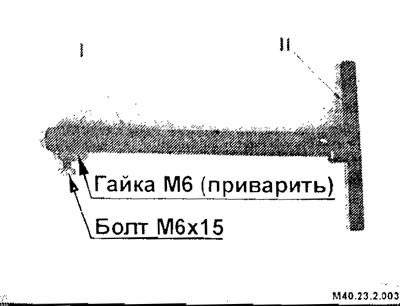

Общий вид приспособления

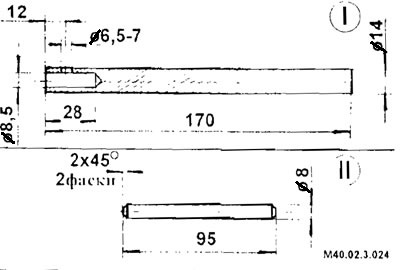

Деталировка приспособления

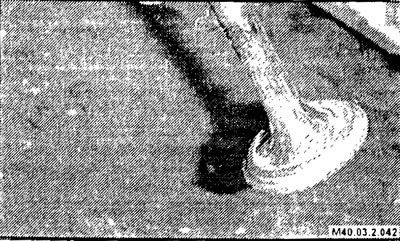

Когда на клапане и седле появится матовая полоска, смойте остатки пасты и повторите эту же процедуру с мелкой карборундовой пастой.


Когда на клапане и седле появится непрерывное светло-серое матовое кольцо шириной 1,1-1,4 мм, притирка закончена.



Для шлифовки рабочих фасок клапанов можно применять шлифовальный станок. Для этого необходимо на шлифовальном станке установить клапан и зафиксировать подвижную опору так, чтобы получить необходимый угол фаски.

Осторожно счистите все следы абразива, особенно следя, чтобы он не попал в направляющие втулки клапанов. Протрите клапаны и седла клапанов тряпкой, смоченной в керосине, затем чистой тряпкой, и, наконец, если есть возможность, продуйте сжатым воздухом.



1 - клапан;
2 - шлифовальный круг;
3 - рычаг.
