Уберите все тряпки, старые детали, грязный очиститель, вымойте руки и разложите чистые инструменты на чистом верстаке.
Вам потребуется большое количество чистой, не ворсистой ветоши, канистра чистого моторного масла и комплект прокладок двигателя. Прокладки продаются в комплекте. Необходимо иметь также динамометрический ключ.
Начиная с этого момента, гайки и болты должны затягиваться требуемым моментом. Для предварительного заворачивания болтов и гаек применяйте рожковые или накидные гаечные ключи, но окончательную затяжку производите только динамометрическим ключом. Мы попытались описать работу, разделив ее на отдельные части, не будучи догматичными. То же самое относится к сборке. Мы рекомендуем проводить работу без перерывов. Положите коленчатый вал на место, установите все коренные подшипники и продумайте план последующих операций. Таким образом, если вы в чем-то не уверены, продумайте работу еще раз.

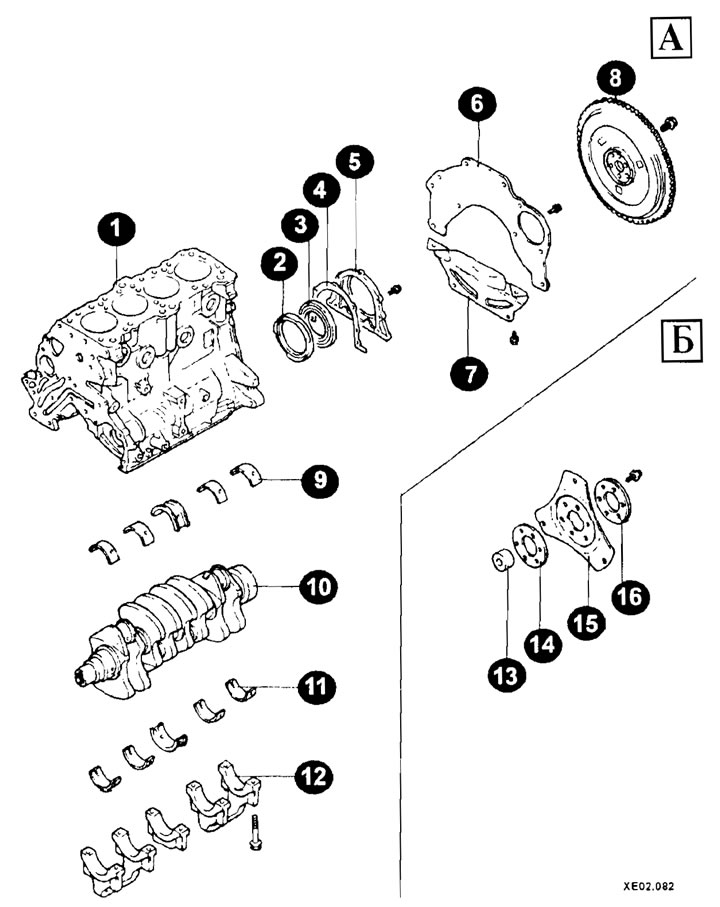

Установочные элементы блока цилиндров (двигатели 1,6 л и 1,8 л)
1 - блок цилиндров;
2 - сепаратор сальника;
3 - сальник;
4 - прокладка;
5 - задняя крышка двигателя;
6 - верхняя пластина;
7 - нижняя пластина;
8 - маховик;
9, 11 - вкладыши (коренные подшипники);
10 - коленчатый вал;
12 - крышка коренных подшипников;
13 - втулка;
14, 16 - переходная шайба;
15 - ведущий диск автоматической коробки передач;
А - механическая коробка передач;
Б - автоматическая коробка передач.

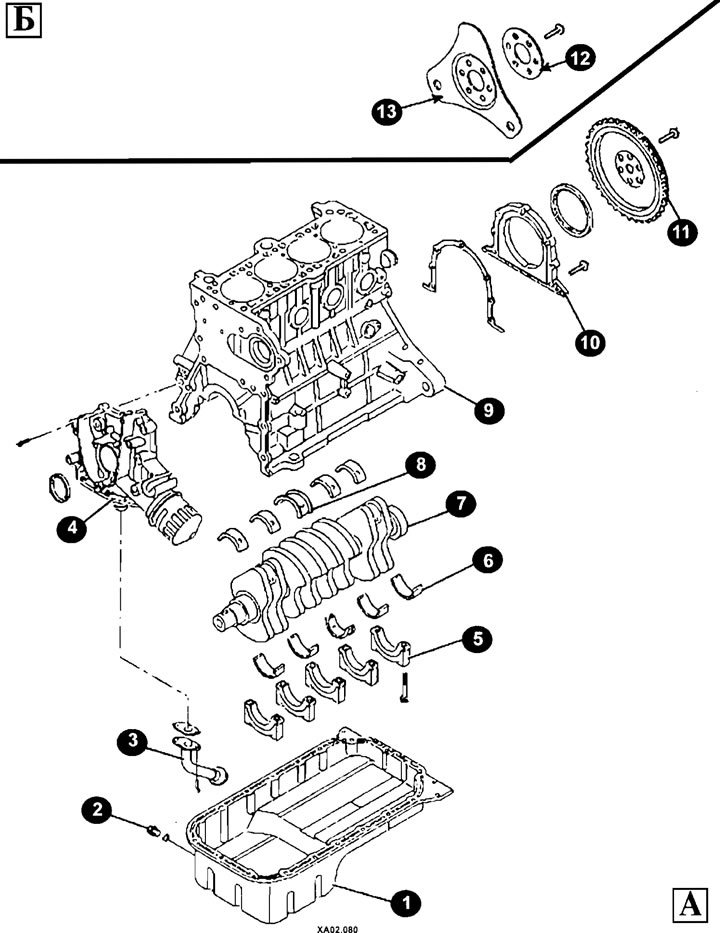

Установочные элементы блока цилиндров (двигатели 2,0 л)
1 - масляный картер;
2 - сливная пробка;
3 - маслоприемник;
4 - масляный насос;
3 - крышки коренных подшипников;
6 - вкладыши (коренные подшипники);
7 - коленчатый вал;
8 - средние упорные полукольца коренного подшипника;
9 - блок цилиндров;
10 - задняя крышка двигателя;
11 - маховик (модели с механической коробкой передач);
12 - переходная шайба;
13 - ведущий диск;
А - механическая коробка передач;
Б - автоматическая коробка передач.
Внимание: На коленчатом вале и блоке цилиндров, как правило, нанесены метки, обозначающие размерную группу деталей, установленных в двигателе.

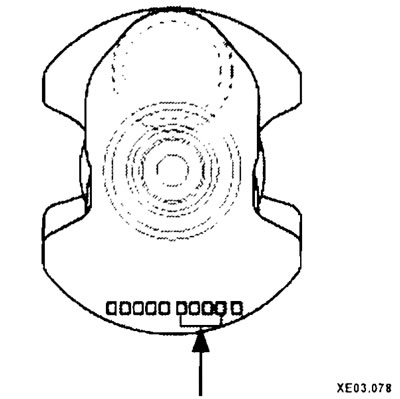

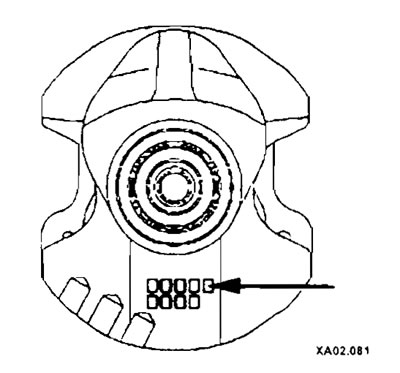

Метки коленчатого вала (двигатели 1,6 л и 1,8 л)

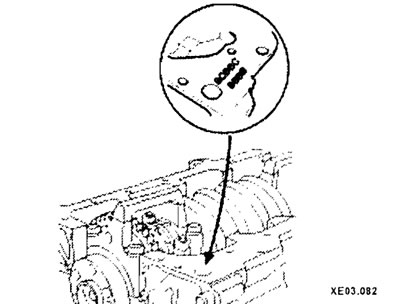

Метки коленчатого вала (двигатели 2,0 л)

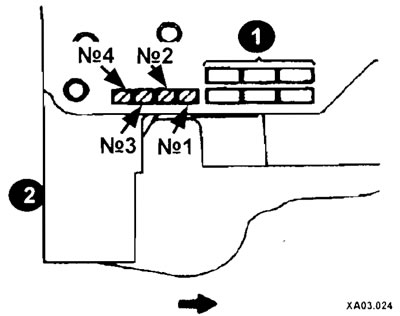

Метки блока цилиндров (двигатели 1,6 л и 1,8 л)
1 - метки цилиндров;
2 - метки блока цилиндров.
Метки блока цилиндров (двигатели 2,0 л)

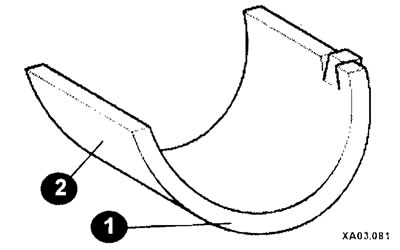

Метки вкладышей
1 - цветовая маркировка
2 - маркировка размерной группы
