Впускной/выпускной коллектор — снятие и установка

0

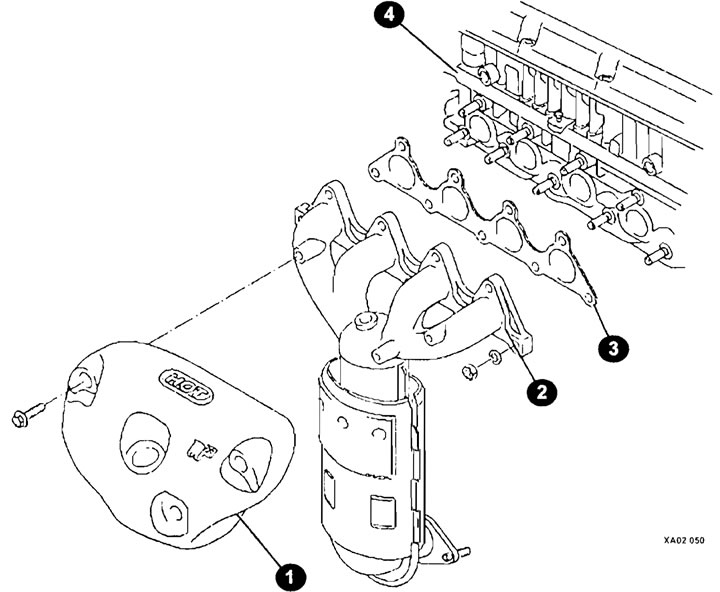

Установочные элементы выпускного коллектора 1,6 и 1,8 литровых двигателей
1 - термозащитный кожух;
2 - выпускник коллектор
3 - прокладка;
4 - головка блока цилиндров.


Внимание: Бензин чрезвычайно горюч, поэтому будьте особенно внимательны и осторожны при работе с любой частью топливной сш-темы. Не курите и не допускайте появления источников открытого пламени на рабочем участке. При попадании бензина на кожу немедленно смойте его большим количеством воды и мыла. При работе с любым участком топливной системы необходимо надевать защитные очки и иметь под рукой огнетушитель.

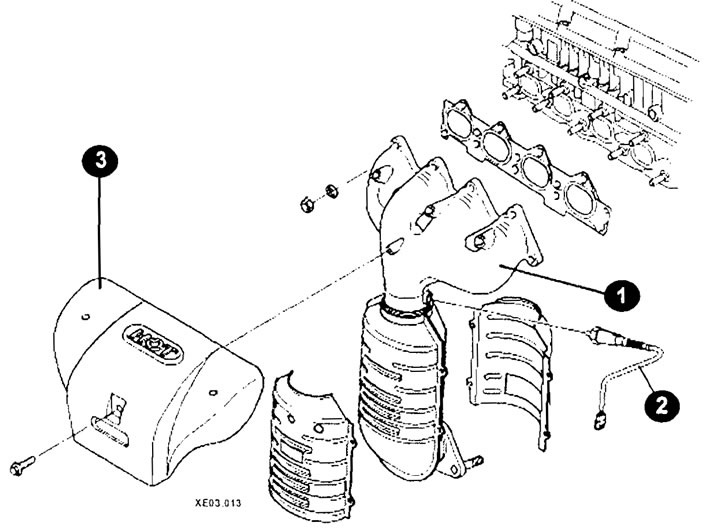

Установочные элементы выпускного коллектора 2,0 литровых двигателей
1 - выпускной коллектор
2 - датчик кислорода
3 - термозащитный кожух

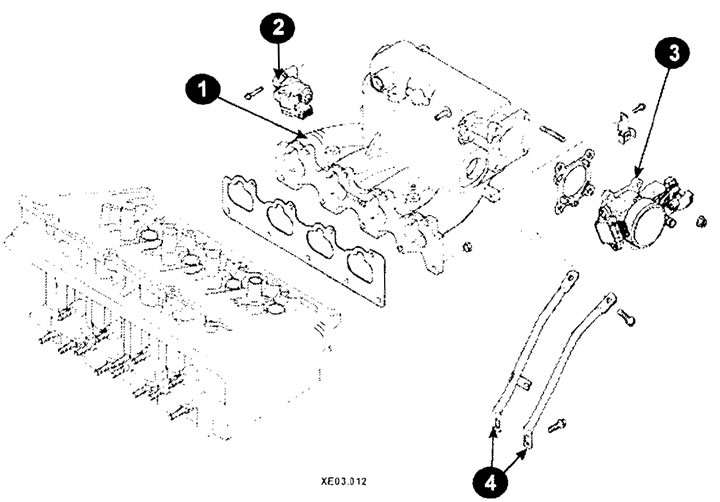

Установочные элементы впускного коллектора 2,0 литровых двигателей
1 - впускной коллектор
2 - катушка
3 - корпус дроссельной заслонки
4 - распорка впускного коллектора


Снятие



Отсоедините отрицательный провод аккумулятора.

Слейте жидкость из системы охлаждения.

Снимите воздухоочиститель.

Пометьте и отсоедините все вакуумные шланги, электропроводку и топливные пинии.

Отсоедините тягу акселератора от связывающего механизма заслонки.

Снимите корпус заслонки с впускного коллектора.

Отсоедините шланг подачи топлива от топливного фильтра.

Отсоедините кронштейн патрубка системы охлаждения.

Отсоедините термозащитный кожух и заборник теплого воздуха.

Отверните гайки впускного коллектора и снимите коллектор с двигателя.

Отверните гайки и снимите выпускной коллектор.

Установка



Почистите шпильки головки блока растворителем и высушите их при помощи сжатого воздуха.

Проверьте контактирующие поверхности коллекторов на ровность при помощи точного измерительного инструмента.

Проверьте коллекторы на предмет наличия трещин, повреждений и разрушений.

Если коллектор потрескан или поврежден, замените его или узнайте, можно ли отремонтировать имеющийся в специализированной мастерской.


Используя специальный инструмент, удалите все следы материала старой прокладки с контактирующих поверхностей головки цилиндров и коллекторов. Очистите поверхности растворителем или ацетоном.

Установите выпускной коллектор с новыми прокладками и затяните центральную гайку силой руки. Затем установите впускной коллектор. Начиная от центра и работая по направлению к краям, затягивайте гайки в последовательности крест-накрест

Оставшиеся компоненты устанавливайте на место, выполняя действия, описанные для снятия, в обратном порядке.
