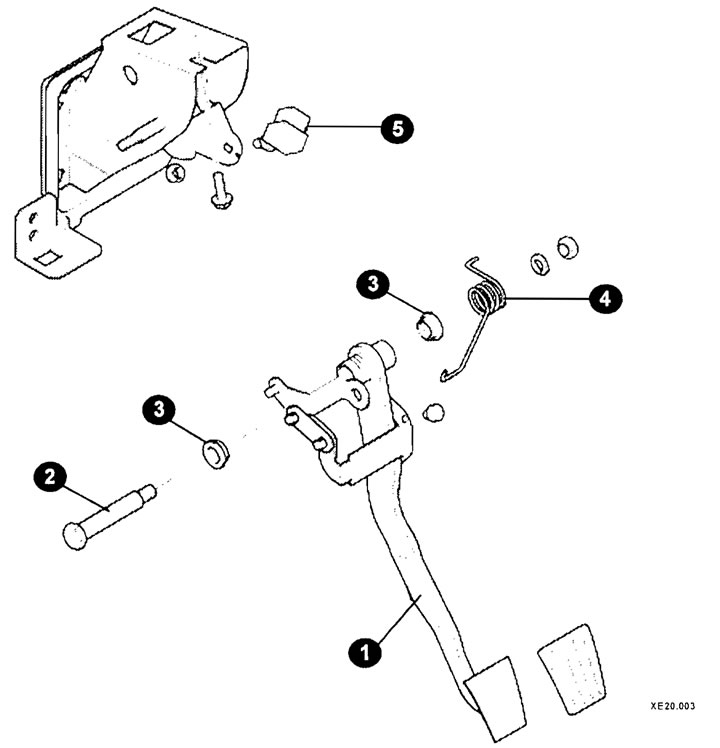

Установочные элементы педали тормозной системы
1 - педаль;
2 - ось;
3 - втулка;
4 - пружина;
5 - выключатель стоп-сигналов.
Проверка

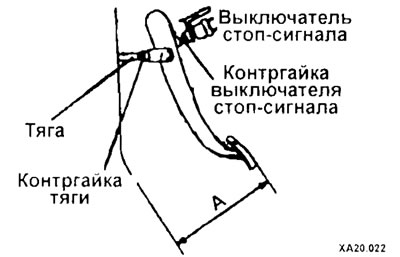

Измерьте высоту (А) педали тормоза. Требуемое значение А: 178-182 мм.
Регулировка
Отключите выключатель стоп-сигнала, освободив контргайку, выкручивайте выключатель стоп-сигнала, пока он не перестанет касаться педали тормоза.
Слегка отвинтите контргайку тяги, поверните ее на столько, чтобы педаль тормоза находилась на требуемой высоте.
Отрегулируйте свободный ход педали.

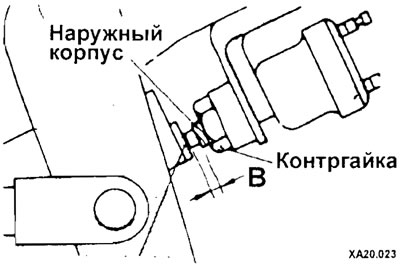

Вкрутите выключатель стоп-сигнала, чтобы он слегка касался педали тормоза, после этого выкрутите его на ½-1 оборота назад и затяните контргайку. Требуемое значение; В=0,5-1,0 мм.
Подсоедините выключатель стоп-сигнала.
Нажимайте на педаль тормоза и наблюдайте за стоп-сигналом. Он должен загореться уже при легком нажатии на педаль тормоза.

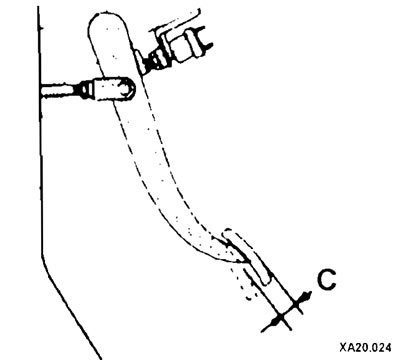

Нажмите несколько раз на педаль тормоза при выключенном двигателе, создав вакуум в гидроусилителе. Утапливайте педаль тормоза рукой до ощутимого сопротивления. Требуемое значение: С=3-8 мм.
Включите двигатель, оставив работать на холостом ходу.

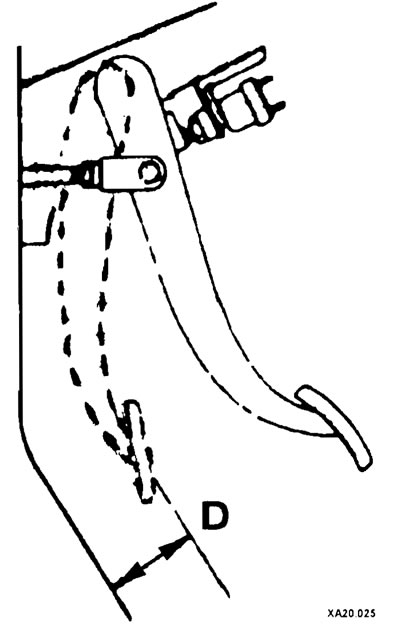

Нажмите на педаль тормоза с усилием примерно 500 Н (50 кг) и измерьте расстояние между педалью тормоза и полом автомобиля. Требуемое значение D не менее 80 мм.
Если размер D меньше требуемого значения, проверьте уровень тормозной жидкости в бачке, удалите воздух из тормозной системы, проверьте легкость хода устройства автоматической установки тормозных колодок барабанных тормозов и нет ли утечки тормозной жидкости.
