Управление механической коробкой передач

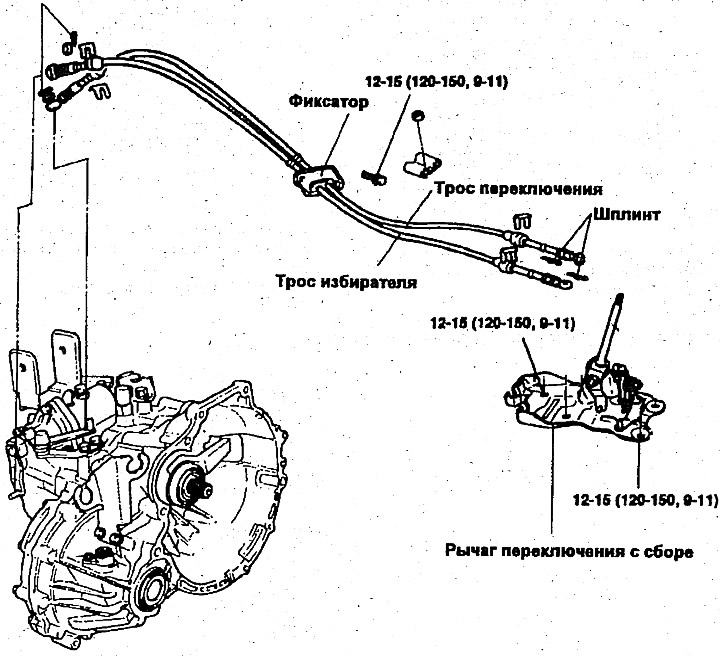

Снятие

1. Снимите консоль в сборе.

2. Снимите шплинты и зажимы (со стороны рычага переключения передач).

3. Снимите рычаг переключения передач в сборе.

4. Снимите держатель и болты.

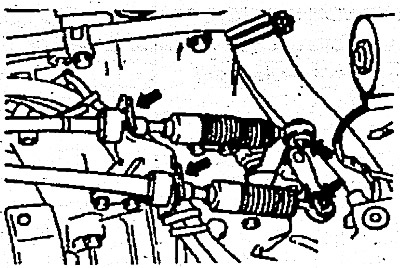

5. Снимите шплинты и зажимы (со стороны коробки передач).

6. Снимите тросы переключения и выбора.

Проверка

1. Проверьте работоспособность троса выбора н наличие повреждений.

2. Проверьте работоспособность троса переключения и наличие повреждений.

3. Проверьте наличие повреждений оболочек тросов.

4. Проверьте каждую втулку на износ, заедание и поврежденность.

5. Проверьте наличие ослабленных и поврежденных пружин.

Установка

1. Установите узел рычага переключения передач.

2. Установка рычага переключения передач и троса выбора.

• 1) Переместите в коробке передач рычаги выбора и переключения в нейтральное положение.

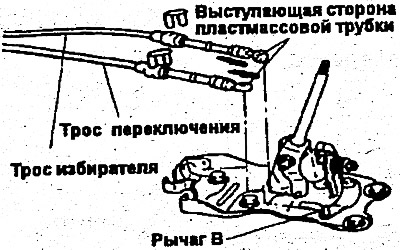

• 2) Присоединяя трос выбора к рычагу (В), отрегулируйте длину этого троса так, чтобы рычаг (В) находился в нейтральном положении.
• 3) Сторона резиновой втулки, имеющая кромку, на конце троса выбора должна расположиться на поверхности рычага (В).
• 4) Имеющая кромку сторона резиновой втулки на конце троса переключения должна расположиться у отверстия под шплинт рычага переключения.

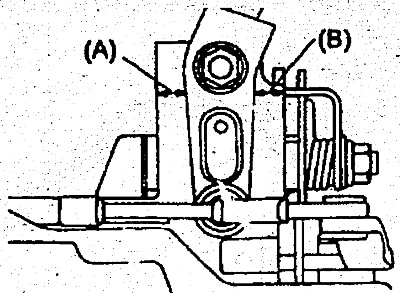

• 5) После присоединения троса переключения проверьте, чтобы показанные на рисунке размеры (А) и (В) были одинаковыми.

• 6) Перемещая рычаг переключения передач в каждое положение, убедитесь в плавности переключения передач.

3. Установите держатель и болты.
