Разборка механической коробки передач

0

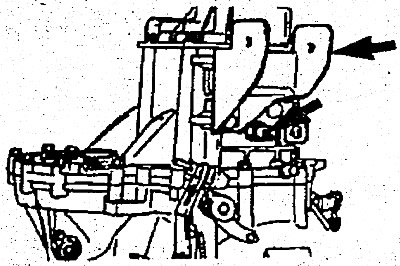

1. Снимите кронштейн троса переключения и выбора.

2. Снимите болт задней крышки и саму крышку.

3. Снимите выключатель фонаря заднего света, прокладку и кронштейн.



4. Снимите болты с уплотнением, пружины и установочный кронштейн.

Предупреждение. Не потеряйте пружины или шарики.



5. С помощью специнструмента (09414-11000) снимите пружинный штифт.

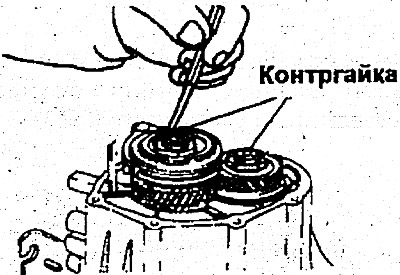

6. Снимите контргайки.



7. С помощью рычага переключения и рычага выбора включите первую передачу.

8. Переместите синхронизатор пятой передачи к шестерне пятой передачи, ослабьте и снимите контргайки.

9. Снимите обойму синхронизатора пятой передачи и вилку переключения передач.

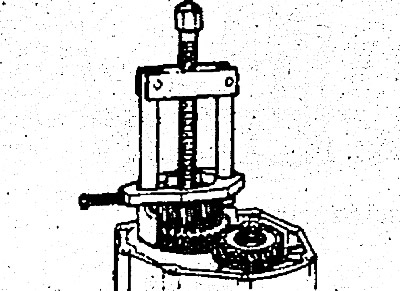

10. Снимите ступицу синхронизатора пятой передачи, зубчатое колесо с шестерней пятой передачи и игольчатый роликоподшипник с помощью специального приспособления (09455-21000).

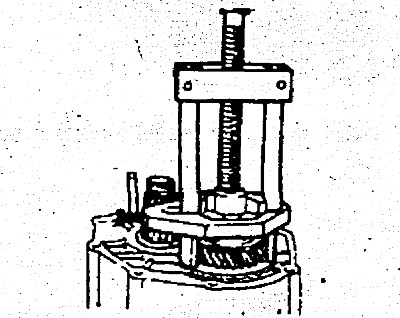

11. Снимите промежуточную шестерню пятой передачи с помощью специального приспособления (09455-21000).

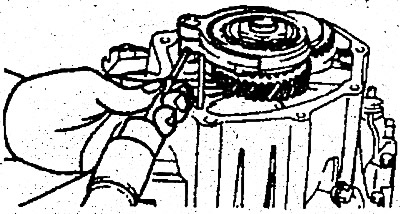

12. Снимите втулку шестерни пятой передачи, затем снимите пружинящее стопорное кольцо.



13. Снимите болт оси шестерни заднего хода.

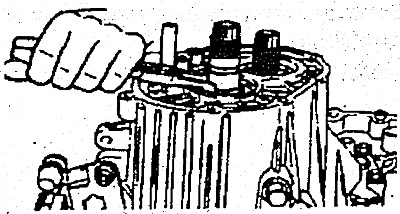

14. Снимите установочный болт картера коробки передач в картере сцепления, затем снимите картер коробки передач.

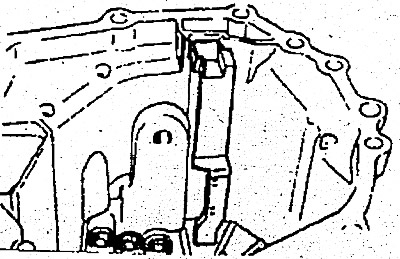

15. Снимите масляные направляющие.



16. Снимите наружное кольцо подшипника вторичного вала и распорную втулку с помощью специального приспособления (09455-23000).




17. Снимите рычаг реверса.



18. Снимите ось шестерни заднего хода и шестерню заднего хода.

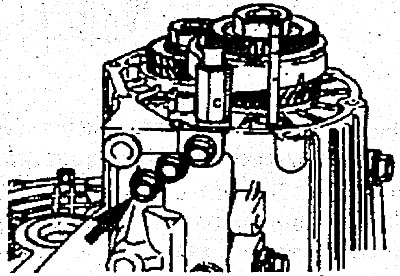

19. С помощью специального инструмента (09414-11000) снимите пружинные штифты.

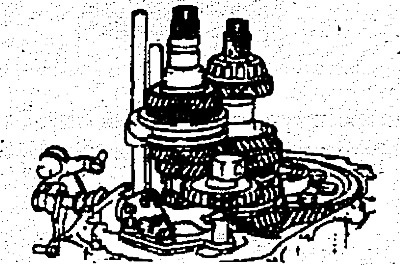

20. Отсоедините шток переключения передач и вилку в сборе.



21. Снимите сепаратор подшипника.

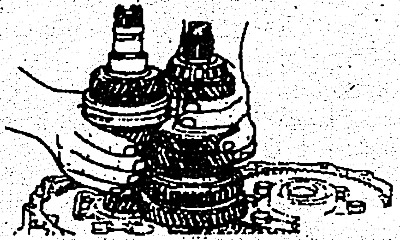

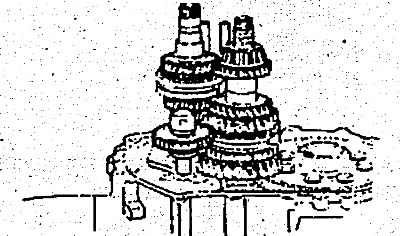

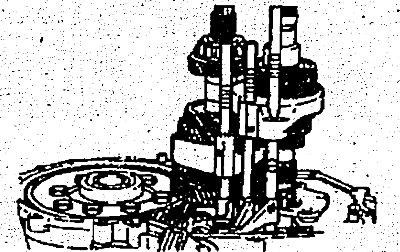

22. Одновременно снимите ведущий и вторичный валы в сборе.

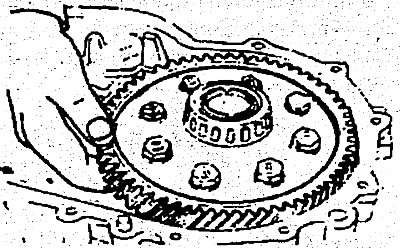

23. Снимите узел дифференицала.

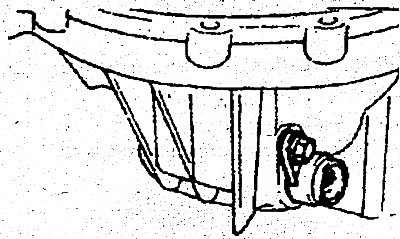

24. Снимите узел ведомой шестерни спидометра.

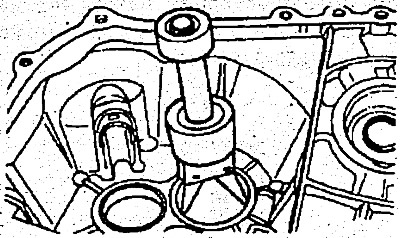

25. С помощью специального инструмента (09455-32200) снимите наружное кольцо подшипника вторичного вала.

26. С помощью специального инструмента снимите масляное уплотнение ведущего вала.

27. Снимите масляную направляющую вторичного вала.

28. Снимите масляное уплотнение ведущего вала.

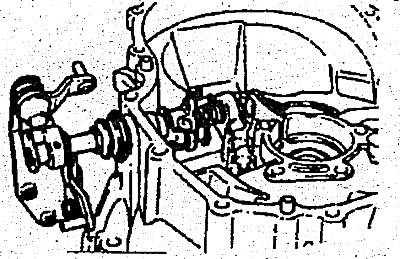

29. Снимите вал управления в сборе.
