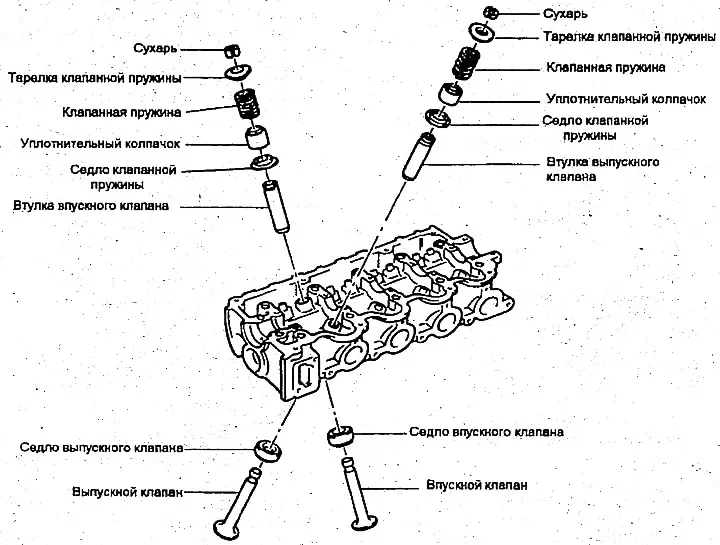

Снятие

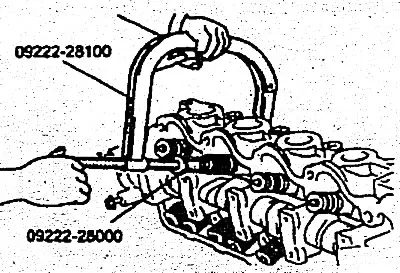

1. Пользуясь специнструментом для сжатия пружин клапанов (09222-28000, 09222-28100), снимите сухарь. Далее снимите верхнюю тарелку клапанной пружины, клапанную пружину, нижнюю тарелку и клапан.
Примечание. Сохраните эти делили в таком порядке, в каком они должны быть установлены на их первоначальные места.
2. Плоскогубцами снимите уплотнительный колпачок (не используйте его повторно).
Проверка
Клапаны

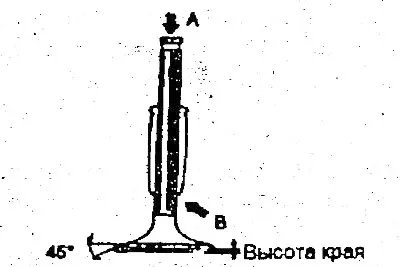

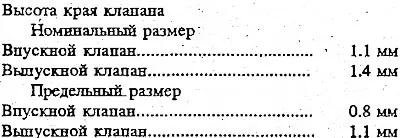

Проверьте, каждый клапан на износ, повреждение, разрушение головки и стержень в зоне В. При необходимости отремонтируйте или исправьте. Если конец А стержня изношен, восстановите его поверхность. Это направление должно быть минимальным. Восстановите также поверхность рабочей фаски клапана. Если высота края клапана меньше допустимого предела, замените клапан.
Клапанные пружины

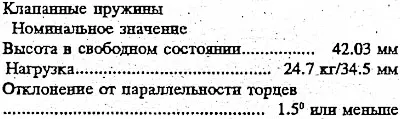

1. Проверьте длину пружины в собранном состоянии и ее растяжение. Если оно превышает допустимые пределы, замените пружину.
2. Проверьте параллельность торцев каждой пружины. Если она превышает установленные пределы, замените пружину.
Втулки клапанов

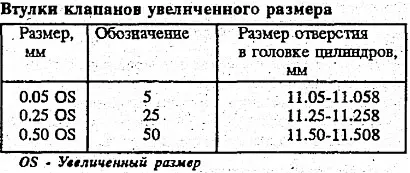

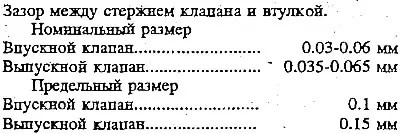

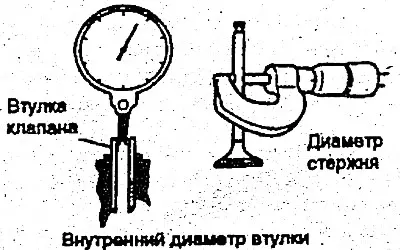

Проверьте зазор между стержнем клапана и втулкой. Если он превышает установленные пределы, замените втулку клапана втулкой следующего размера.
Седло клапана
Проверьте седло клапана на признаки перегрева и правильность контакта с рабочей фаской клапана. При необходимости отремонтируйте или замените седло клапана.

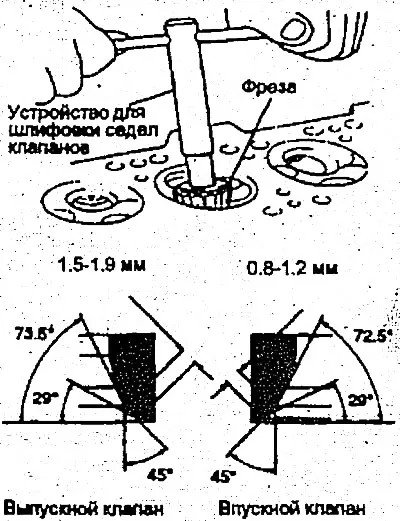

Прежде чем ремонтировать седло, проверьте износ втулки клапана. Если втулка изношена, замените ее, после чего ремонтируйте седло. Отремонтируйте седло клапана пользуясь устройством для шлифовки седел клапанов или фрезой.
Порядок замены седла клапана

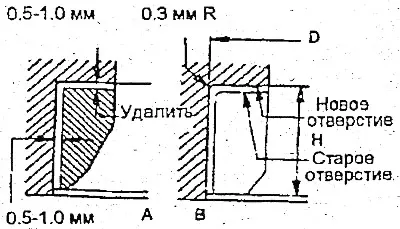

1. Изношенное сверх допустимых пределов седло клапана следует заменить после срезания большей части стенки седла с помощью устройства для шлифовки седла клапанов, как показано на рисунке.

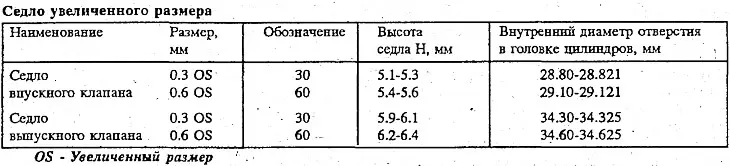

2. После удаления седла с помощью развертки или фрезы обработайте отверстие под седло. Обработку проводите до указанного в таблице размера.
3. Нагрейте головку блока цилиндров до температуры около 250°С и запрессуйте седло увеличенного размера.
Порядок замены втулки клапана
Втулка клапана устанавливается по прессовой посадке. Пользуясь устройством для установок втулок клапанов. (09221-22000) или соответствующим инструментом, замените втулку клапана в следующем порядке:

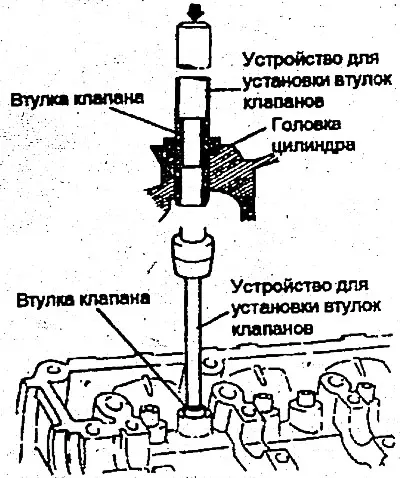

1. Пользуясь толкателем устройства для установки втулок клапанов, с помощью пресса вытолкните втулку клапана в направлении блока цилиндров.
2. Обработайте отверстие для втулки клапана в головке блока цилиндров под увеличенный размер новой втулки клапана.

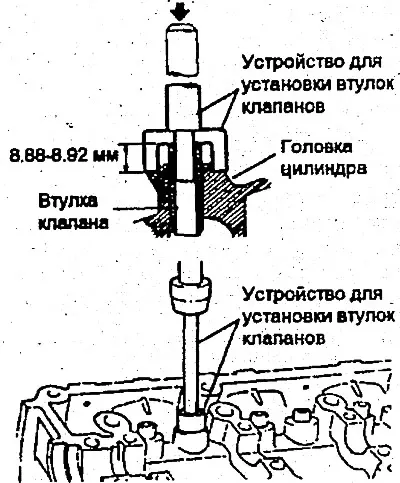

3. Пользуясь устройством для установки втулок клапанов или соответствующим инструментом, запрессуйте втулку клапана но прессовой посадке. При использовании устройства для установок втулок клапанов имеется возможность запрессовать втулку, клапана на заданную высоту. Втулку клапана нужно устанавливать с верхней части головки цилиндров. Имейте ввиду, что втулки впускного и выпускного клапанов имеют разную длину (42.7 мм для впускного клапана и 39.1 мм для выпускного клапана).
Перед установкой седло увеличенного размера должно иметь нормальную комнатную температуру. После установки нового седла обработайте его поверхность как только что было указано выше.
4. После установки втулок клапанов вставьте в них новые клапаны И проверьте зазор между ними.
5. При каждой замене втулок клапанов проверьте характер контакта клапана с седлом и при необходимости восстановите поверхность седла.
Установка
Примечание:
1) Перед сборкой очистите все детали.
2) Для смазывания вращающихся и скользящих детали используйте масло для двигателя.

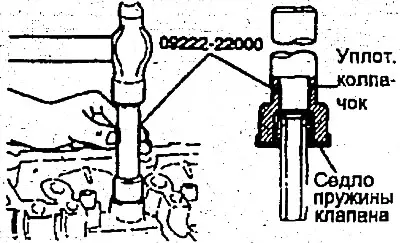

1. После установки нижней тарелки пружины напрессуйте уплотнительный колпачок на втулку клапана. Для его установки насаживайте колпачок путем легкого вращения устройства для установки уплотнительных колпачков клапанов (09222-22000).
Уплотнительный колпачок устанавливается в нужное положение специнструментом. При неправильном расположении уплотнительного колпачка возможно эксцентричное расположение выступа, его внутреннего отверстия и утечка масла во втулку клапана. При установке не вращайте колпачок. Не используйте старые уплотнительные колпачки.
2. Нанесите масло для двигателя на каждый клапан. Вставьте клапаны во втулки, не прикладывая усилия для пропуска стержня клапана через уплотнительный колпачок. После установки убедитесь в легкости движения клапана.

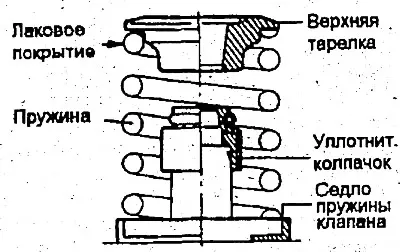

3. Установите клапанные пружины и их верхние тарелки. Клапанные пружины должны устанавливаться стороной с лаковым покрытием в сторону верхней тарелки.
4. Пользуясь устройством для сжатия клапанных пружин (09222-28000; 09222-28100), сожмите пружину. Будьте осторожны, чтобы не деформировать верх тарелки уплотнительным колпачком. Затем установите сухари. После установки клапанов, убедитесь, что сухари правильно установлены.
5. Установите головку блока цилиндров.
