Лобовое стекло - снятие и установка

Снятие

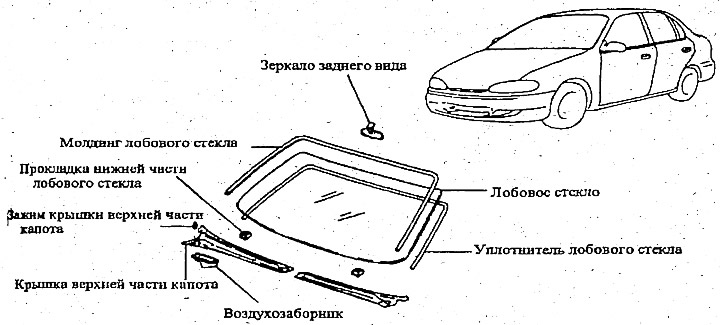

1. Чтобы снять лобовое стекло» сначала удалите следующие части:

• 1) Облицовку передней стойки.
• 2) Дворники.
• 3) Крышку капота.
• 4) Молдинги лобового стекла.

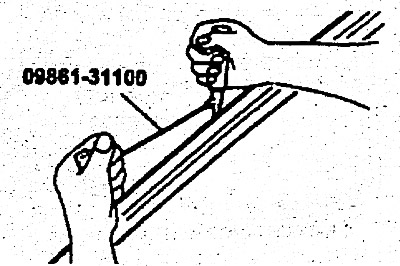

2. Используйте специальный инструмент для среза уплотнителя.



3. Если снова ставиться это же стекло, нанесите метки на стекле и корпусе. По ним вы будете подгонять стекло во время установки.

Примечание. Пользуйтесь при этом мелом или чем-либо подобным.

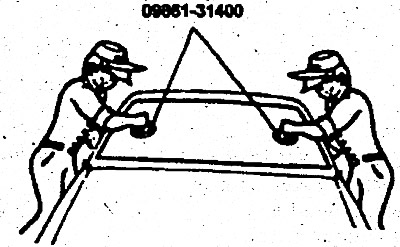

4. Снимите лобовое стекло при помощи специального инструмента (09861-31400).

Установка

1. Используя нож или специальный инструмент, соскоблите полностью старый герметик приблизительно на 2 мм крепежной поверхности по периферии лобового стекла.


Предупреждение. Будьте осторожны и не срежьте слишком много клея, не повредите окраску ножом. Если требуется, подкрасьте поврежденное место.

2. Протрите поверхность контакта со стеклом 1убкой, смоченной в спирте или средстве для обезжиривания.

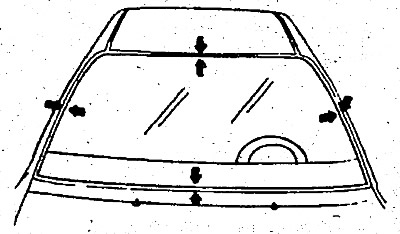

3. Отцентруйте стекло в проеме. Отметьте его положение, сделав метки поперек стекла и кузова в четырех местах, как показано на рисунке.

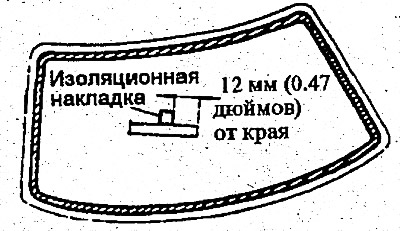

4. Приклейте резиновую накладку по всей кромке внутренней стороны стекла (как показано на рисунке), для удержания уплотнения во время установки.



5. Вставьте стекло.

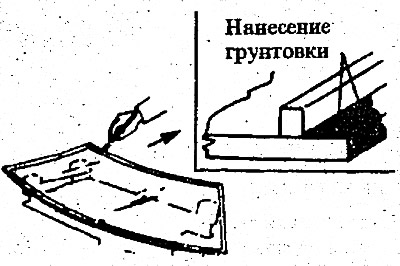

6. Нанесите тонкий слон грунтовки для стекла на внешнюю сторону изоляционной прокладки.



Примечания:

• 1. Не наносите на стекло грунтовку для кузова пользуйтесь грунтовкой для стекла.
• 2. Не дотрагивайтесь до поверхности грунтовки руками. В противном случае клей может плохо пристать к стеклу, что приведет к просачиванию воды после его установки.
• 3. Не допускайте попадания пыли, воды, абразивов в грунтовку.

7. Нанесите тонкий слой грунтовки для кузова поверх старого оставшегося герметика по всему краю оконного проема.


Стекло нужно вставлять спустя 10 минут после нанесения грунтовки.

8. Тщательно перемешайте герметик с отвердителем шпателем на стеклянной или металлической пластине.

Примечания:

• 1. Протрите пластину губкой со спиртом перед смешиванием.
• 2. Следуйте инструкции, прилагаемой к герметику.

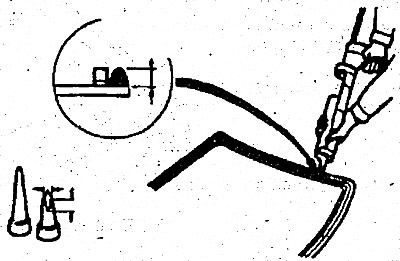

9. Заправьте патрон клеем, заполните клеем смазочный пистолет (09861-31400) и ведя его по краю стекла, нанесите клей, как показано на рисунке.



Примечание. Наносите клей спустя 5 минут после нанесения грунтовки на стекло.

10. Используя присоски или специнструмент, опустите стекло на место вблизи проема, выровняйте метки, только после этого опустите стекло на уплотнение. Установите в нижней части лобового стекла две подпорки, чтобы стекло не соскользнуло вниз.

11. Соскребите или вытрите лишний клей шпателем. Заполните клеем все воздушные полости и пустоты вокруг стекла.

12. Проверьте стекло .на протечку воды. Направьте несильную струю холодной воды на крышку так, чтобы вода стенала по стеклу. Будьте внимательны, чтобы струя воды не попадала прямо на только что склеенную поверхность» она должна только стекать по ней.

13. Если вода просачивается - нанесите герметик в места подтекания.

14. Установите верхнюю часть обтекателя. Поставьте на место облицовку передней стойки и стеклоочистители.

Предупреждение. Убедитесь, что герметик стал достаточно твердым перед тем, как начать эксплуатировать машину.
