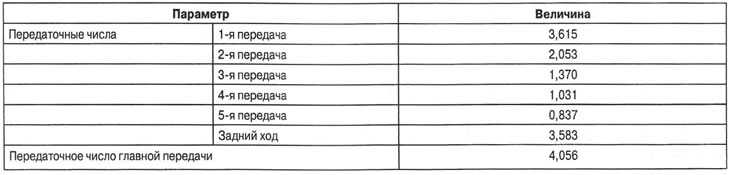

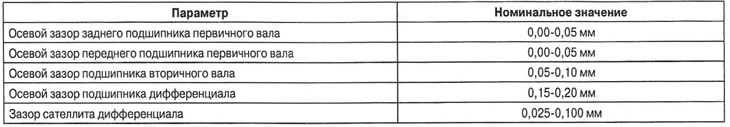

Технические характеристики МКПП

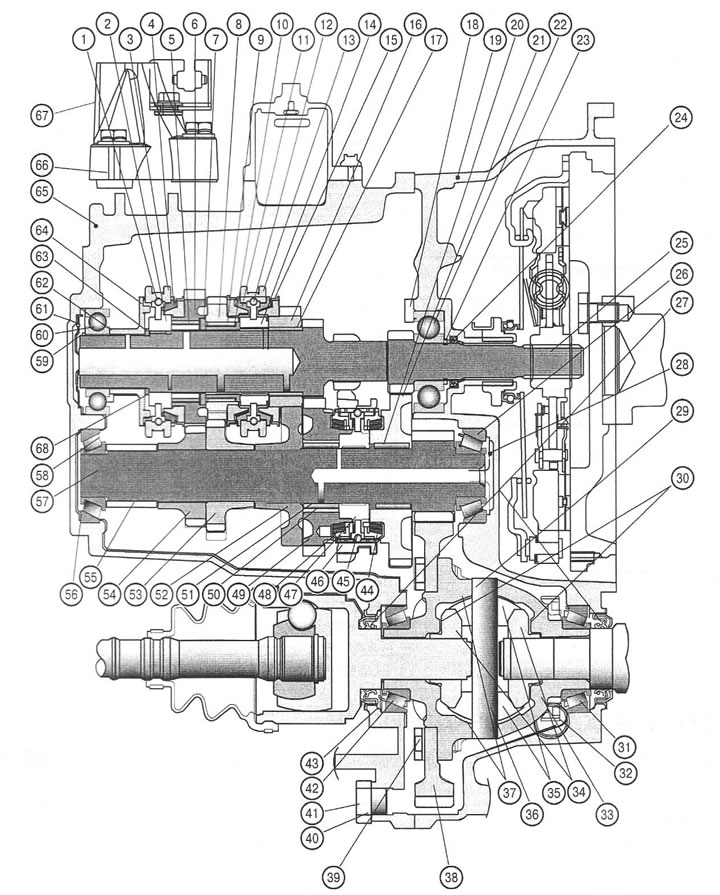

1. Сухарь синхронизатора 5-й передачи; 2. Ступица синхронизатора 5-й передачи; 3. Скользящая муфта синхронизатора 5-й передачи; 4. Блокирующее кольцо синхронизатора 5-й передачи; 5. Игольчатый подшипник; 6. Ведущая шестерня 5-й передачи; 7. Втулка; 8. Ведущая шестерня 4-й передачи; 9. Игольчатый подшипник; 10. Втулка игольчатого подшипника шестерни 4-й передачи; 11. Блокирующее кольцо синхронизатора З-й/4-й передач; 12. Сухарь синхронизатора З-й/4-й передач; 13. Скользящая муфта синхронизатора З-й/4-й передач; 14. Ступица синхронизатора З-й/4-й передач; 15. Конусное кольцо; 16. Ведущая шестерня 3-й передачи; 17. Игольчатый подшипник; 18. Держатель подшипника; 19. Картер сцепления; 20. Игольчатый подшипник; 21. Шестерня 1-й передачи; 22. Шариковый подшипник первичного вала; 23. Стопорное кольцо; 24. Сальник; 25. Первичный вал; 26. Роликовый подшипник вторичного вала; 27. Сальник приводного вала; 28. Маслоотводящая канавка; 29. Стопорный штифт; 30. Упорная шайба; 31. Роликовый подшипник дифференциала; 32. Шестерня привода спидометра; 33. Коробка сателлитов; 34. Полуосевая шестерня; 35. Сателлит; 36. Ось сателлитов; 37. Тарельчатая шайба; 38. Ведомая шестерня главной передачи; 39. Винт; 40. Прокладка; 41. Сливная пробка; 42. Роликовый подшипник дифференциала; 43. Регулировочная шайба; 44. Конусное кольцо; 45. Сухарь синхронизатора 1-й/2-й передач; 46. Скользящая муфта синхронизатора 1-й/2-й передач; 47. Ступица синхронизатора 1-й/2-й передач; 48. Конусное кольцо; 49. Шестерня 2-й передачи; 50. Игольчатый подшипник; 51. Втулка; 52. Ведомая шестерня 3-й передачи; 53. Ведомая шестерня 4-й передачи; 54. Ведомая шестерня 5-й передачи; 55. Распорная втулка; 56. Регулировочная шайба вторичного вала; 57. Вторичный вал; 58. Роликовый подшипник вторичного вала; 59. Стопорное кольцо; 60 Шариковый подшипник первичного вала; 61. Маслоотводящая канавка; 62. Упорная шайба; 63. Дистанционная шайба; 64. Распорная втулка; 65. Картер коробки передач; 66. Винт; 67. Кронштейн опоры коробки передач; 68. Стопорное кольцо.

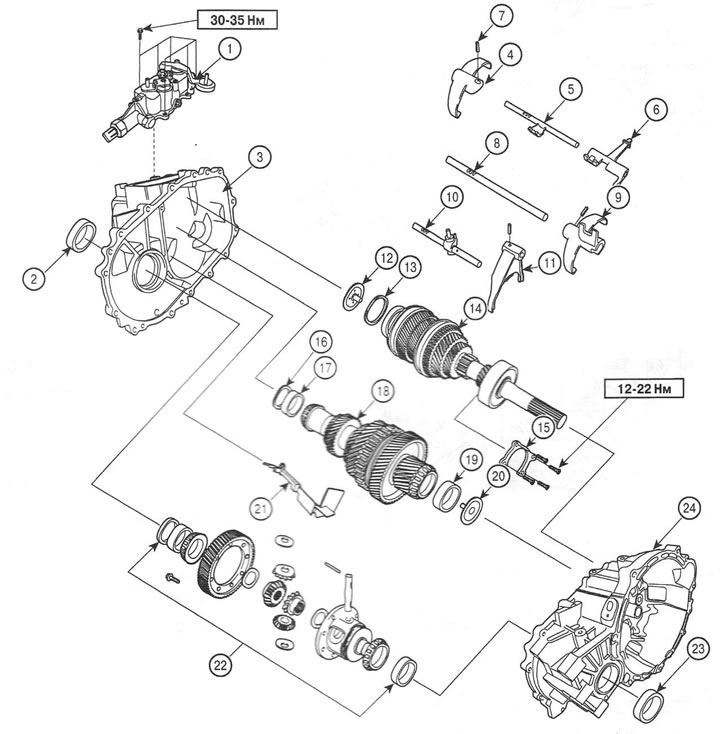

1. Вал переключения передач в сборе; 2. Сальник; 3. Картер коробки передач; 4. Вилка включения 5-й передачи; 5. Шток вилки включения 5-й передачи; 6. Рычаг включения передачи заднего хода; 7. Разрезной штифт; 8. Шток вилки включения З-й/4-й передач; 9. Вилка включения З-й/4-й передач; 10 Шток вилки включения 1 -й/2-й передач; 11 Вилка включения 1-й/2-й передач; 12 Маслоотводящая канавка; 13. Стопорное кольцо; 14. Первичный вал в сборе; 15. Держатель подшипника; 16. Регулировочная шайба; 17. Наружная обойма подшипника; 18. Вторичный вал в сборе; 19. Наружная обойма подшипника; 20. Маслоотводящая канавка; 21. Канал отвода масла; 22. Дифференциал; 23. Сальник; 24. Картер сцепления
