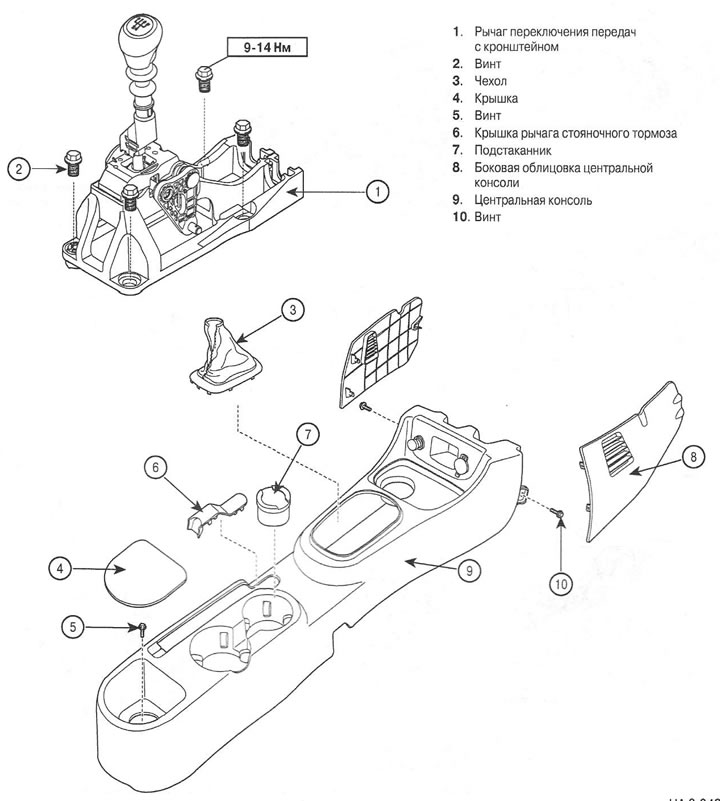

1. Рычаг переключения передач с кронштейном; 2. Винт; 3. Чехол; 4. Крышка; 5. Винт; 6. Крышка рычага стояночного тормоза; 7. Подстаканник; 8. Боковая облицовка центральной консоли; 9. Центральная консоль; 10. Винт.

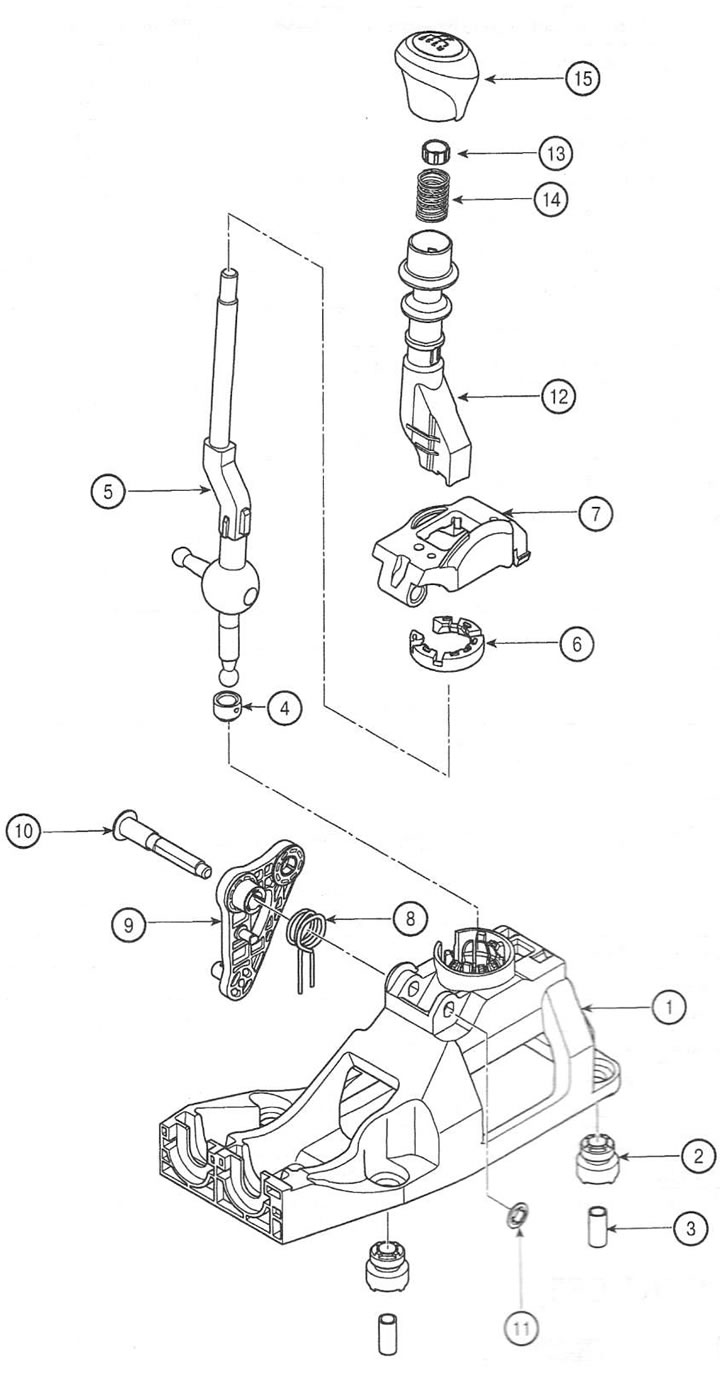

1. Корпус рычага переключения передач; 2. Эластичная втулка; 3. Сухарь; 4. Втулка; 5. Рычаг переключения (включения выбранной) передачи; 6. Подушка; 7. Крышка; 8. Возвратная пружина; 9. Рычаг выбора передач; 10. Вал; 11. Фиксатор; 12 Корпус рычага; 13. Демпфер; 14. Пружина; 15. Рукоятка.
Снятие
1. Снимите напольную консоль.

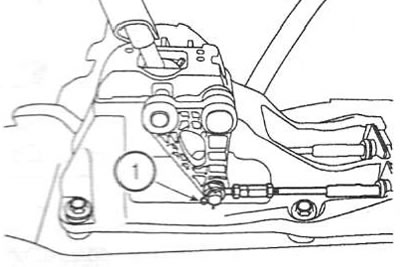

2. Извлеките шплинт (1) троса выбора передач.

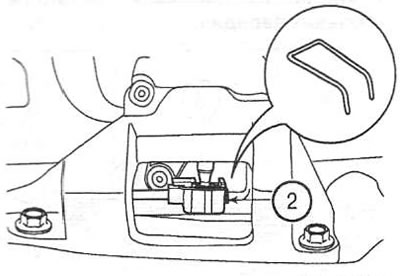

3. Снимите скобу (2) троса включения передач.

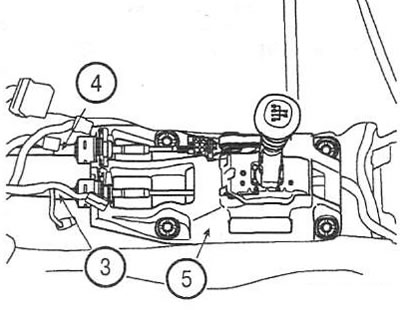

4. Снимите тросы включения (3) и выбора (4) передач. Снимите рычаг переключения передач (5) с кронштейном. Момент затяжки винтов: 9-14 Нм.

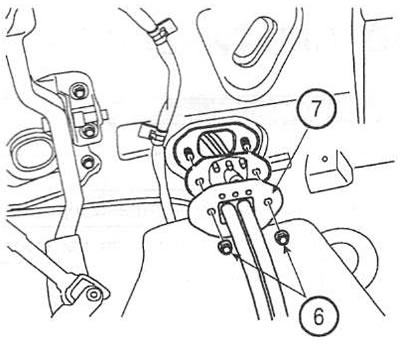

5. Открутите гайки (6) и снимите держатель (7) тросов.

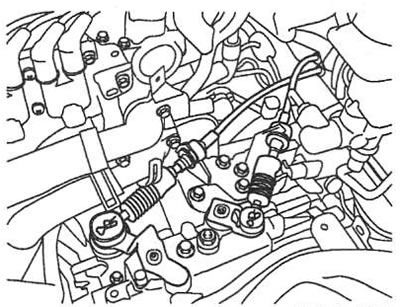

6. Извлеките шплинты и снимите тросы переключения передач.
Установка
7. Установка выполняется в порядке, обратном снятию.

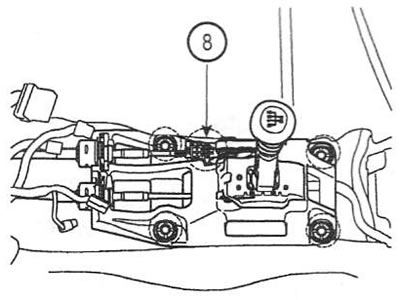

Примечание: перед установкой центральной консоли отрегулируйте длину троса выбора передач регулятором (8) при нейтральном положении рычага переключения передач.
Моменты затяжки резьбовых соединений
| Резьбовое соединение (крепежный элемент) | Момент затяжки, Нм |
| Винт вала переключения передач | 20-27 |
| Сливная пробка | 60-80 |
| Пробка заливного отверстия | 60-80 |
| Винт крепления картера сцепления к картеру коробки передач | 43-55 |
| Винт шестерни привода спидометра | 3-5 |
| Винт оси промежуточной шестерни заднего хода | 43-55 |
| Винт рычага включения передачи заднего хода | 20-27 |
| Крышка подшипника первичного вала | 15-22 |
| Винт кронштейна тросов переключения передач | 20-27 |
| Винт кронштейна задней опоры силового агрегата | 60-80 |
| Гайка и болт задней опоры силового агрегата | 50-65 |
| Гайка и болт передней опоры силового агрегата | 50-65 |
| Винт кронштейна передней опоры силового агрегата | 60-80 |
| Винт кронштейна опоры коробки передач | 60-80 |
| Винт опоры коробки передач | 70-95 |
| Винт сальника ведущей шестерни главной передачи | 55-60 |
| Винт корпуса рычага переключения передач | 9-14 |
| Верхние винты М12 крепления коробки передач | 60-80 |
| Нижние болт М10 крепления коробки передач | 43-55 |
| Винт М10 крепления стартера | 27-34 |
