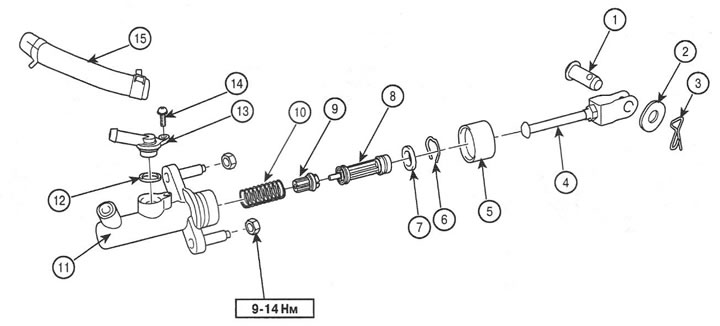

1. Палец крепления штока к педали сцепления
2. Шайба
3. Шплинт
4. Шток главного цилиндра
5. Пыльник
6. Стопорное кольцо
7. Упорная шайба
8. Поршень
9. Седло пружины
10. Пружина
11. Корпус
12. Уплотнительное кольцо
13. Штуцер
14. Винт
15. Шланг
Снятие

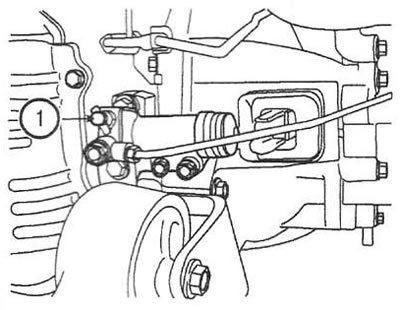

1. Слейте рабочую жидкость из гидропривода через клапан (1).

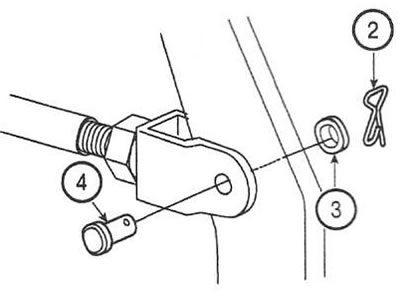

2. Снимите шплинт (2) с шайбой (3) и извлеките ось палец (4).
Примечание: перед установкой нанесите консистентную смазку на палец (4).

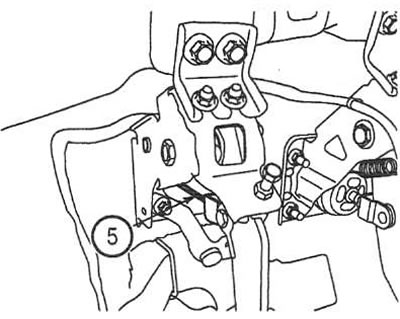

3. Отсоедините толкатель главного цилиндра (5) от педали сцепления.

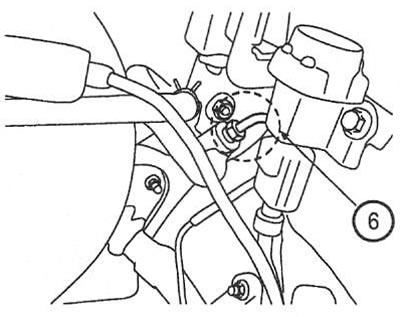

4. Отсоедините трубку (6) от главного цилиндра. Момент затяжки гайки: 13-17 Нм.
 |  |

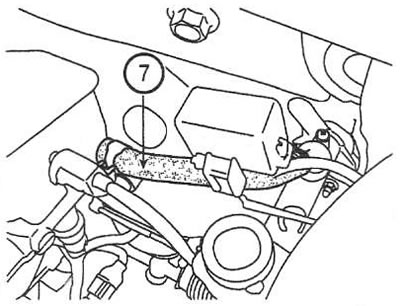

5. Отсоедините шланг главного цилиндра (7) от бачка тормозной жидкости.
6. Открутите гайки крепления под панелью приборов и снимите главный цилиндр. Момент затяжки: 9-14 Нм.
Установка
7. Установка выполняется в обратной последовательности.
8. Прокачайте гидропривод сцепления.
