Жгуты и разъемы проводки. Жгуты в салоне

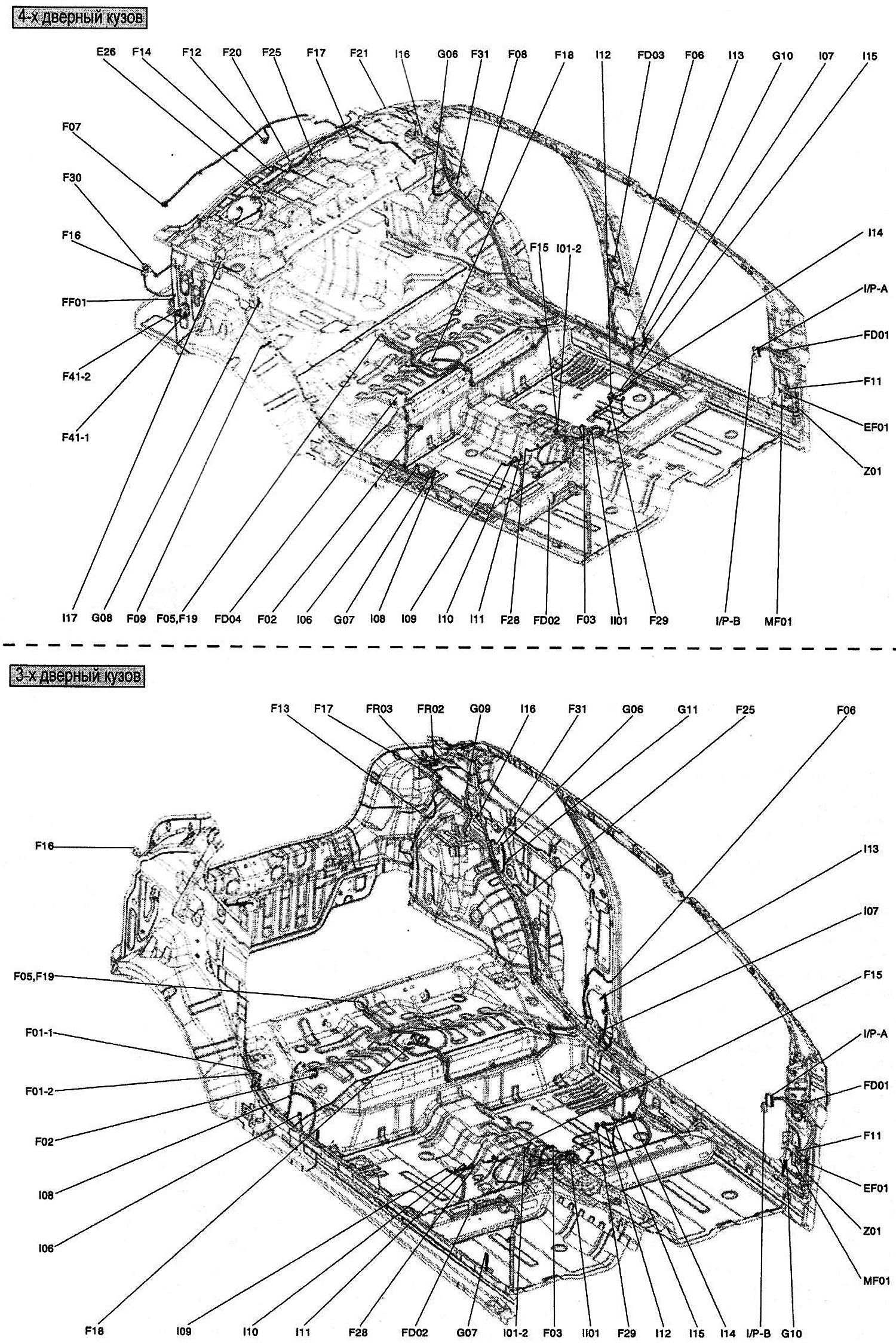

Жгуты пола (FLOOR HARNESS) (начало)

Открыть большую картинку в новой вкладке »

---

Открыть большую картинку в новой вкладке »

---

Назначение разъемов жгутов:

• F01-1, F01-2 - Усилитель мощности аудиосистемы (трехдверный кузов) (AMP(3D00R))
• F02 - Концевой выключатель двери пассажира [Assist Door Switch)
• F03 - Выключатель режима «Over Drive» (Over Driver Switch)
• F05 - (Canister Close Valve)
• F06 - Концевой выключатель двери водителя (Driver Door Switch)
• F07 - Выключатель открывания крышки багажника (Trunk Lid Unlock Switch (4DOOR))
• F08 - Концевой выключатель задней левой двери (Rear Door Switch LH)
• F09 - Концевой выключатель задней правой двери (Rear Door Switch RH)
• F11 - Коммутационный разъем (Joint Connector)
• F12 - Лампа подсветки номерного знака (License Lamp (4DOOR))
• F13 - Лампа подсветки багажного отсека (Luggage Lamp (3DOOR))
• F14 - Лампа подсветки багажного отсека (Luggage Lamp (4DOOR))
• F15 - Концевой выключатель стояночного тормоза (Parking Brake Switch)
• F16 - Задний правый комбинированный фонарь (Rear Combination Lamp RH)
• F17 - Задний левый комбинированный фонарь (Rear Combination Lamp LH)
• F18 - Блок топливозаборника в топливном баке (указатель уровня топлива и топливный насос) (Fuel Sender & Fuel Pump Motor)
• F19 - Датчик давления в топливном баке (Fuel Tank Pressure Sensor)
• F20 - Дополнительный стоп-сигнал (за задним стеклом) (High-Mounted Stop Lamp)
• F21 - Обогреватель заднего стекла (Rear Defogger(4DOOR))
• F25 - Задний левый динамик аудиосистемы (Rear Speaker LH)
• F26 - Задний правый динамик аудиосистемы (Rear Speaker RH)
• F28 - Обогреватель сидения пассажира (Assist Seat Warmer)
• F29 - Обогреватель сидения водителя (Driver Seat Warmer)
• F30 - Концевой выключатель багажника (Trunk Switch)
• F31 - Датчик частоты вращения заднего левого колеса (Rear Wheel Sensor LH)
• F32 - Датчик частоты вращения заднего правого колеса (Rear Wheel Sensor RH)
• EF01 - Соединение co жгутами в моторном отсеке (Connection With FRONT Harness)
• FD01 - Соединение co жгутами передней левой двери (Connection With FRONTDOOR Harness LH)
• FD02 - Соединение co жгутами передней правой двери (Connection With FRONT DOOR Harness RH)
• FD03 - Соединение co жгутами задней левой двери (Connection With REAR DOOR Harness LH)
• FD04 - Соединение co жгутами задней правой двери (Connection With REAR DOOR Harness RH)
• FF01 - Соединение co жгутами усилителя мощности аудиосистемы (Connection With AMP(4DOOR) Hamess)
• FR02, FR03 - Соединение co жгутами задней двери (Connection With TAIL GATE Harness)
• MF01 - Соединение с главными жгутами в салоне (Connection With MAIN Harness)
• I/P-A, I/P-B - Соединение с коммутационным блоком (Connection With l/P JUNCTION BOX Harness)
• G06 + G11 - Соединение с «массой» (Ground)
• Z01 - Диод (Diode)

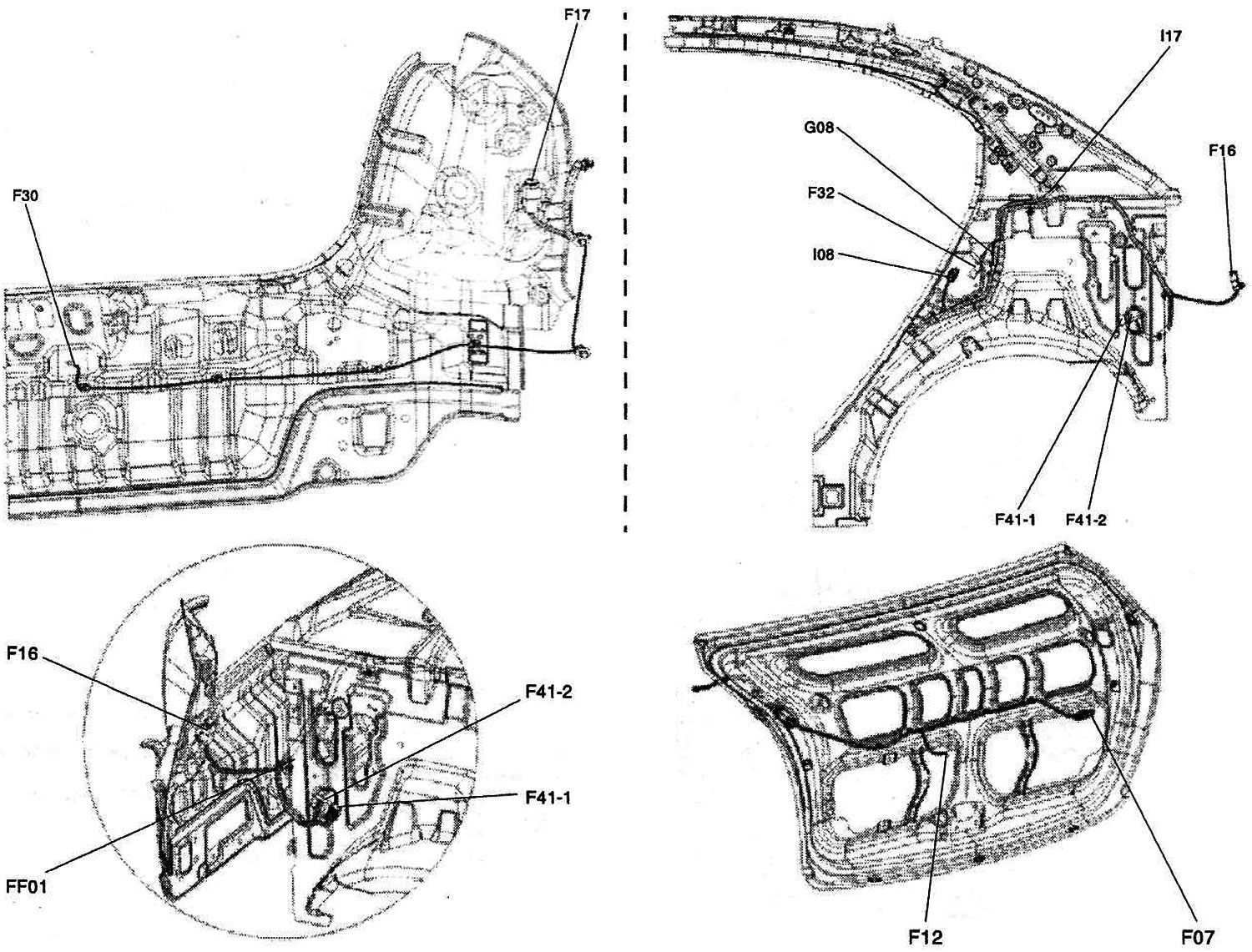

Проводка усилителя мощности аудиосистемы (4-х дверный кузов):

• F41-1, F42-2 - Усилитель мощности аудиосистемы (AMP(4DOOR))
• FF01 - Соединение со жгутами пола (Connection With FLOOR Harness)

Проводка системы пассивной безопасности (A/BAG HARNESS):

• 101-2 - Блок управления системой пассивной безопасности (SRS Control Module)
• 106 - Преднатяжитель ремня безопасности пассажира (Passenger Seat Belt Pretensioner)
• 107 - Боковой левый датчик столкновения (Driver Side Impact Sensor)
• 108 - Боковой правый датчик столкновения (Passenger Side Impact Sensor)
• 109 - Датчик положения сидения пассажира (Passenger Seat Track Position Sensor)
• 110 - Модуль боковой подушки безопасности на сидении пассажира (Passenger Side Air Bag)
• 111 - Концевой выключатель в замке ремня безопасности пассажира (Passenger Seat Buckle Switch)
• 112 - Концевой выключатель в замке ремня безопасности водителя (Driver Seat Buckle Switch)
• 113 - Преднатяжитель ремня безопасности водителя (Driver Seat Belt Pretensioner)
• 114 - Датчик положения сидения водителя (Driver Seat Track Position Sensor)
• 115 - Модуль боковой подушки безопасности на сидении водителя (Driver Side Air Вад)
• 116 - Модуль левой верхней подушки безопасности (Driver Curtain Air Bag)
• 117 - Модуль правой верхней подушки безопасности (Passenger Curtain Air Вад)
• 1101 - Соединение с жгутами передних подушек безопасности (Connection With FRONT AIR BAG Harness)

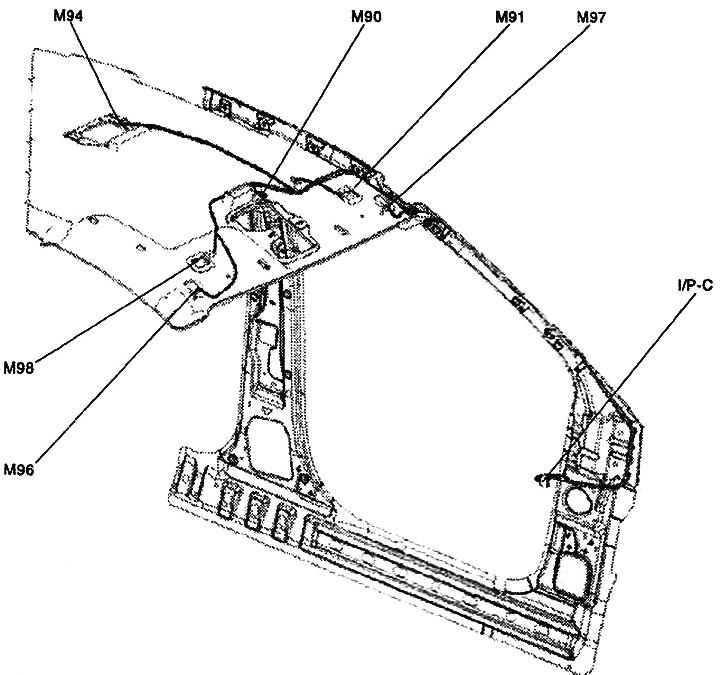

Жгуты потолка (ROOF HARNESS)

Назначение разъемов жгутов:

• М90 - Передний плафон освещения (над ветровым стеклом) (Overhead Console Lamp)
• М91 - Лампа подсветки в солнцезащитном козырьке над сидением водителя (Driver Vanity Lamp)
• М92 - Электропривод люка (Sunroof Motor)
• М93 - Переключатели управления люка (Sunroof Switch)
• М94 - Центральный плафон освещения салона (Room Lamp)
• М96 - Выключатель лампы подсветки в солнцезащитном козырьке над сидением пассажира (Assist Vanity Lamp Switch)
• M97 - Выключатель лампы подсветки в солнцезащитном козырьке над сидением водителя (Driver Vanity Lamp Switch)
• M98 - Лампа подсветки в солнцезащитном козырьке над сидением пассажира (Assist Vanity Lamp)
• I/P-С - Соединение с коммутационным блоком (Connection With I/P JUNCTION BOX Harness)

Жгуты задней двери (3-х дверный кузов) (TAIL GATE HARNESS)

Назначение разъемов жгутов:

• R01 - Обогреватель заднего стекла (+) (Rear Defogger (+))
• R02 - Правая лампа подсветки номерного знака (License Lamp RH)
• R03 - Лампа дополнительного стоп-сигнала (High Mounted Stop Lamp)
• R04 - Электропривод запирания замка двери (Tail Gate Lock Actuator)
• R05 - Электродвигатель стеклоочистителя (Rear Wiper Motor)
• R06 - Левая лампа подсветки номерного знака (License Lamp LH)
• R07 - Обогреватель заднего стекла (-) (Rear Defogger (-))
• R08 - Концевой выключатель двери (Tail Gate Switch)
• R09 - Концевой выключатель открытого замка двери (Tail Gate Key Unlock Switch)
• FR02, FR03 - Соединение co жгутами пола (Connection With FLOOR Hamess)
• G23 - Соединение с «массой» (Ground)

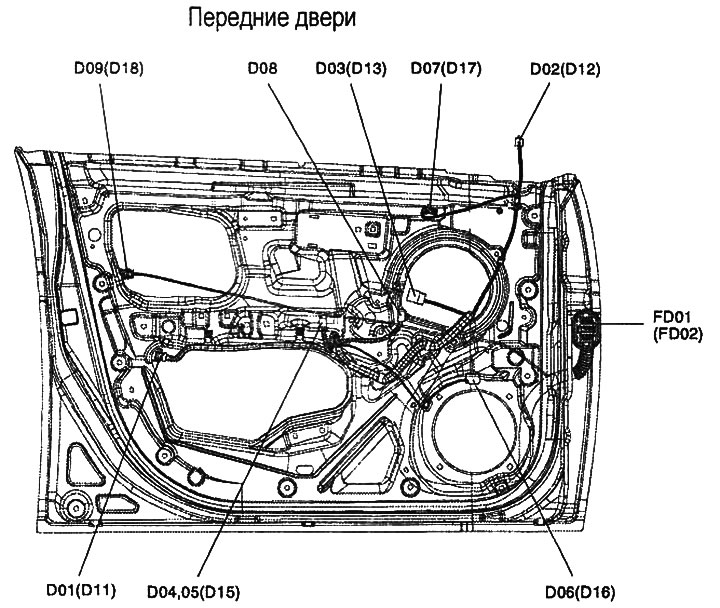

Жгуты дверей (DOOR HARNESS)

Назначение разъемов жгутов:

• D01 (D11) - Электропривод запирания замка двери (Door Lock Actuator)
• 002 D12) - Электропривод зеркала заднего вида (Power Outside Mirror Motor)
• D03 (D13) - Электропривод стеклоподъемника (Power Window Motor) __
• D04, D05 (D15) - Кнопки управления стеклоподъемниками (Power Window Switch)
• D06 (D16) - Динамик (Front Door Speaker)
• D07 (D17) - ВЧ динамик (Front Tweeter Speaker)
• D08 - Кнопки управления зеркалами заднего вида (Power Outside Mirror Switch)
• D09 (D18) - Кнопка разблокировки замка двери (Door Key Unlock Switch)
• FD01 (FD02) - Соединение co жгутами пола (Connection With FLOOR Harness)

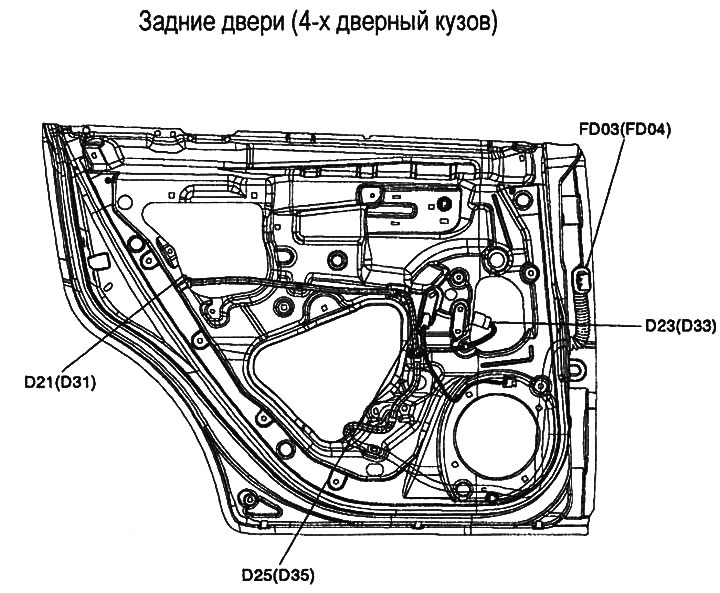

Назначение разъемов жгутов:

• D21 (D31) - Электропривод запирания замка двери (Rear Door Lock Actuator)
• D23 (D33) - Электродвигатель стеклоподъемника задней двери (Rear Power Window Motor)
• D25 (D35) - Переключатель стеклоподъемника задней двери (Rear Power Window Switch)
• FD03 (FD04) - Соединение co жгутами пола (Connection With FLOOR Harness)

Примечание: в скобках обозначены элементы, относящиеся к дверям правой стороны кузова.
