Жгуты и разъемы проводки. Жгуты в моторном отсеке и жгуты в салоне

0

Жгуты АКБ (Battery Harness)





Назначение разъемов жгутов:
  • Е80 - Стартер (Start Motor)
  • Е81 - Втягивающее реле стартера (Start Solenoid)
  • Е83 - Датчик давления масла (Oil Pressure Switch)
  • ЕЕ01 - Соединение со жгутами моторного отсека (Connection With FRONT Harness)

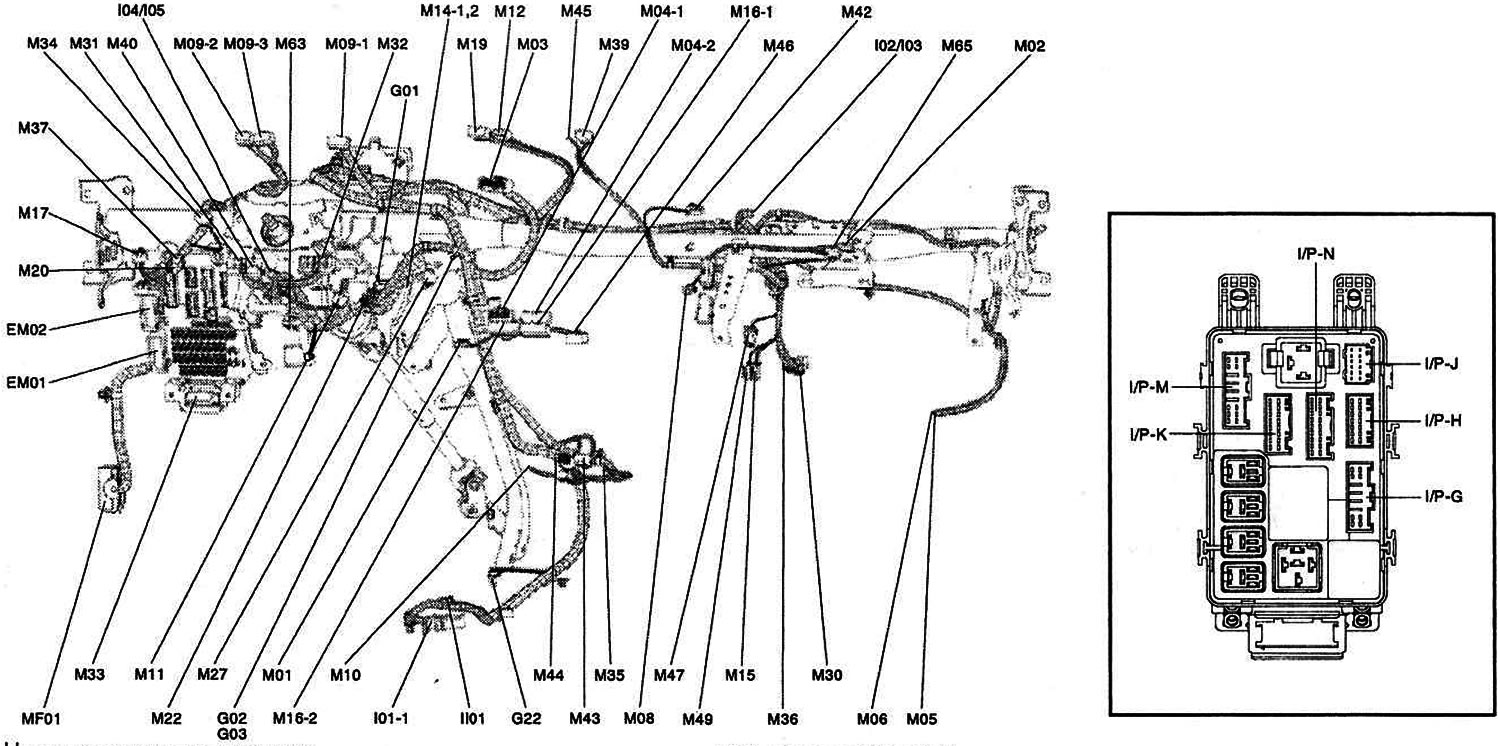

Главные жгуты под приборной панелью (MAIN HARNESS)




Открыть большую картинку в новой вкладке »

Назначение разъемов жгутов:
  • М01 - Датчик температуры и влажности внутри салона (Active Incar & Humidity Sensor)
  • M02 - Антенна (Antenna)
  • М03 - Автомагнитола (Audio)
  • М04-1 - Блок управления кондиционера с ручным управлением (А/С Control Module (Manual))
  • М04-2 - Блок управления кондиционера с автоматическим управлением (А/С Control Module (Manual))
  • М05 - Электродвигатель вентилятора кондиционера с автоматическим управлением (Blower Motor (Auto))
  • М06 - Электродвигатель вентилятора кондиционера с ручным управлением (Blower Motor (Manual))
  • М08 - (Chime Bell)
  • M09-1, M09-2, M09-3 - Комбинация приборов (Instrument Cluster)
  • M10 - Прикуриватель (Cigarette Lighter)
  • M10a - Подсветка прикуривателя (Cigarette Lighter ILL.)
  • M11 - Индикаторная лампа не закрытой двери (Door Warning Switch)
  • M12 - Цифровые часы (Digital Clock)
  • M14-1, M14-2 - Блок управления системы BCM (BCM)
  • М15 - Датчик испарителя кондиционера с автоматическим управлением (Evaporator Sensor (Auto))
  • Ml6-1, M16-2 - Блок управления кондиционером с автоматическим управлением (А/С Control Module (Auto))
  • M17 - Выключатель передних противотуманных фонарей (Front Foq Lamp Switch)
  • M19 - Кнопка тревожной сигнализации (Hazard Switch)
  • M21 - Интегрированный блок реле (ICM Relay Box)
  • M22 - Замок зажигания (Ignition Switch)
  • M27 - Коммутационный разъем (Joint Connector)
  • M28 - Привод выбора режима работы кондиционера с ручным управлением (Mode Actuator (Manual))
  • М29 - Привод выбора режима работы кондиционера с автоматическим управлением (Mode Actuator (Auto))
  • М30 - Силовой полевой транзистор (Power Mosfet)
  • М31, М32 - Многофункциональный переключатель (Multifunction Switch)
  • М33 - Диагностический разъем (Data Link Connector)
  • М34 - Переключатель режимов работы кондиционера (Mode Switch)
  • М35 - Дополнительная розетка (Power Outlet)
  • М36 - Блок балластных резисторов вентилятора отопителя (Blower Resister)
  • М37 - Реостат (Rheostat)
  • М39 - Кнопка включения обогрева заднего стекла (Rear Defogger Switch)
  • М40 - Многофункциональный переключатель (Multifunction Switch)
  • М42 - Датчик освещенности (Photo Sensor)
  • М43 - Выключатель обогрева сидения пассажира (Assist Seat Warmer Switch)
  • M44 - Выключатель обогрева сидения водителя (Driver Seat Warmer Switch)
  • M45 - Блок контроля давления воздуха в шинах (fire Pressure Monitoring Module)
  • M46, M47 - Привод управления температурной заслонки отопителя (кондиционер с автоматическим управлением) (Temperature Actuator (Auto))
  • М48 - Датчик температуры ОЖ отопителя (Water Temperature Sensor)
  • М49 - Датчик температуры испарителя кондиционера с ручным управлением (Evaporator Sensor (Manual))
  • М54 - Зуммер (Buzzer)
  • М60 - Привод управления заслонкой забора наружного воздуха (кондиционер с ручным управлением) (Intake Actuator (Manual))
  • М61 - Привод управления заслонкой забора наружного воздуха (кондиционер с автоматическим управлением) (Intake Actuator (Auto))
  • М63 - Датчик крутящего момента (АКПП) (Torque Sensor)
  • ЕМ01, ЕМ02 - Соединение со жгутами в моторном отсеке (Connection With FRONT Harness)
  • I/P-G, I/Р-Н, I/P-К, I/P-М, I/Р-N - Соединение с блоком коммутации Connection With I/Р JUNCTION BOX Hamess)
  • MF01 - Соединение co жгутами пола (Connection With FLOOR Harness)
  • MM01 - Соединение с проводкой перчаточного ящика (Connection With GLOVE BOX Harness)
  • G01, G02, G03, G05 - Соединение с «массой» (Ground)

Проводка системы пассивной безопасности (FRONT А/BAG HARNESS):
  • 101-1 - Блок системы пассивной безопасности (SRS Control Module)
  • 102 - Модуль подушки безопасности пассажира (Passenger Air Bag (USA)) ЮЗ - Модуль подушки безопасности пассажира (Passenger Air Bag (CANADA))
  • 104 - Модуль подушки безопасности водителя (Driver Air Bag (CANADA))
  • 105 - Модуль подушки безопасности водителя (Driver Air Bag (USA))
  • 1101 - Соединение co жгутами задних подушек безопасности (Connection With REAR AIR BAG Harness)
  • I/P-J - Соединение с коммутационным блоком
  • G22 - Соединение с «массой» (Ground)

Проводка перчаточного ящика (GLOVE BOX HARNESS):
  • М65 - Лампа подсветки перчаточного ящика (Glove Box Lamp)
  • М66-1, М66-2 - Концевые выключатели подсветки перчаточного ящика (Glove Box Lamp Switch)
  • MM01 - Соединение с главными жгутами (Connection With MAIN Hamess)
