Реле, предохранители и блоки коммутации. Блок в моторном отсеке

0

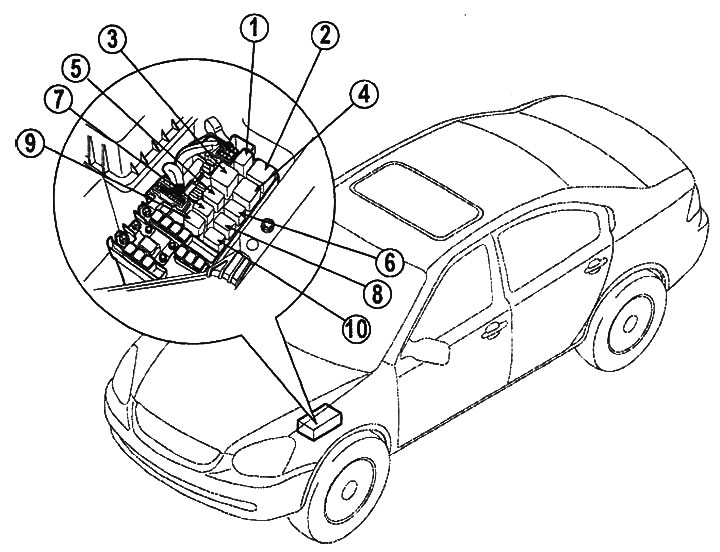

Блок коммутации и размещения реле и предохранителей в моторном отсеке (Engine room reley box)





Расположение и назначение реле в блоке:
  • 1. Звуковой сигнал (клаксон) (Horn relay)
  • 2. Подогреватель топлива (Fuel heater relay)
  • 3. Главное реле (Main relay)
  • 4. Вентилятор отопителя (Blower relay)
  • 5. Топливный насос (Fuel pump relay)
  • 6. Стартер (Start relay)
  • 7. Вентилятор радиатора системы охлаждения (Radiator fan relay)
  • 8. Вентилятор радиатора кондиционера (Condenser fan relay 1)
  • 9. Вентилятор радиатора кондиционера (Condenser fan relay 2)
  • 10. Кондиционер (Air conditioning relay)

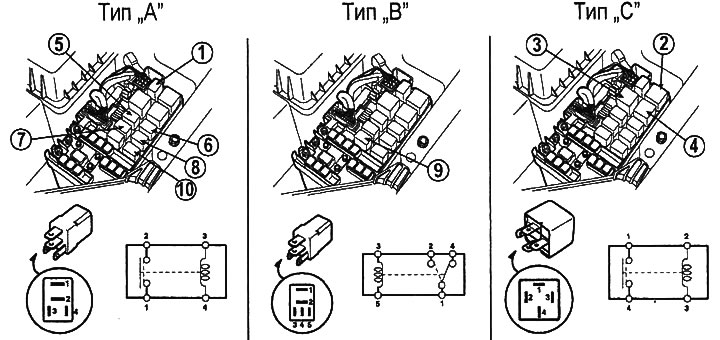

Типы реле, примененных в блоке

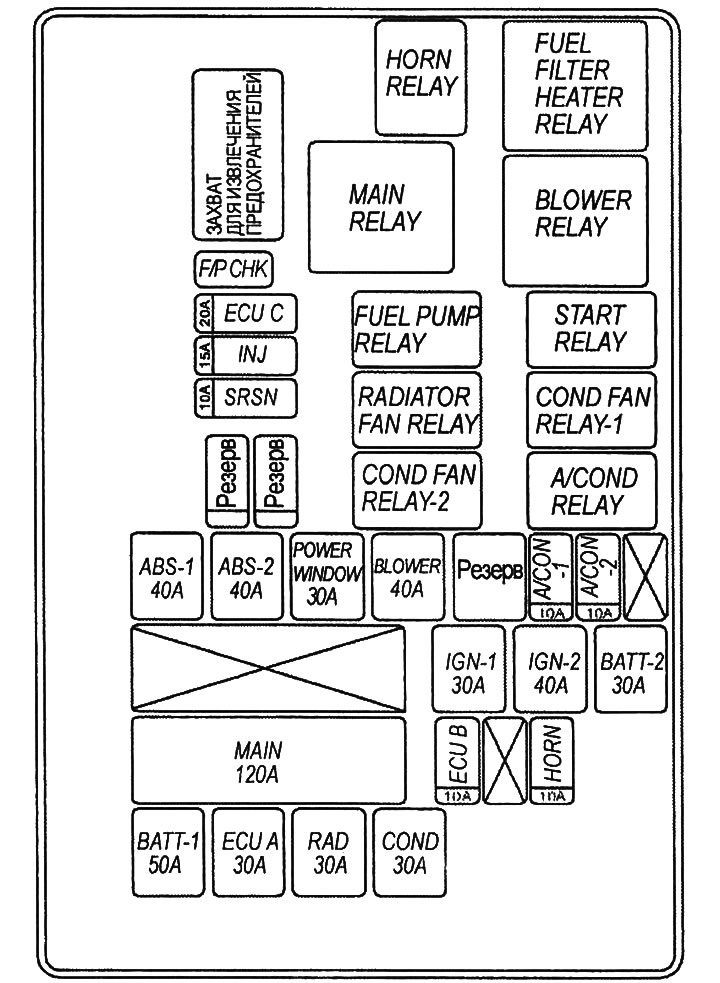

Расположение и назначение предохранителей и реле в блоке





Номиналы предохранителей и защищаемые цепи и элементы:
  • MAIN (120А) - Генератор (Alternator)
  • ВАТТ-1 (50А) - Блок коммутации (l/P Junction Box)
  • BLOWER (40А) - Реле отопителя (Blower Relay)
  • ABS-1 (40A) - Блоки управления систем ABS и ESP (ABS Control Module, ESP Control Module)
  • ABS-2 (40A) - Блоки управления систем ABS и ESP (ABS Control Module, ESP Control Module)
  • IGN-2 (40A) - Реле стартера, замок зажигания (Start Relay, Ignition Switch)
  • IGN-1 (30А) - Замок зажигания, реле звукового сигнала, интегрированный блок реле (Ignition Switch, Hom Relay, ICM Relay Box)
  • ВАТТ-2 (30А) - Блок коммутации (l/P Junction Box)
  • P/WDW (30А) - Блок коммутации (l/P Junction Box)
  • RAD (30А) - Реле вентилятора радиатора системы охлаждения (RAD Fan Relay)
  • ECU А (30А) - Главное реле (Main Relay)
  • ECU С (20A) - Блок управления двигателем (ECM)
  • FUEL CUT (20A) - Реле топливного насоса (Fuel Pump Relay)
  • INJ (15A) - Инжекторы, электроклапан управления регулятором фазы ГРМ, привод регулятора холостого хода, электроклапан поглотителя паров бензина, блок управления системой иммобилайзера (lnjector-1, -2, -3, -4, CWT Oil Control Valve, Idle Speed Control Actuator, Canister Purqe Control Valve, Immobilizer Control Module)
  • A/CON-1 (10A) - Реле кондиционера (А/Con Relay)
  • A/CON-2 (10A) - Блок управления кондиционером, вентилятор отопителя (А/Con Control Module, Blower Motor)
  • ECU В (10A) - Блок управления двигателем (ЕСМ)
  • HORN (10А) - Реле звукового сигнала, реле сирены тревожной сигнализации (Horn Relay, Siren Relay)
  • SNSR (10A) - Реле кондиционера, реле вентилятора радиатора системы охлаждения, реле №1,2 радиатора кондиционера (А/Con Relay, RAD Fan Relay, Cond Fan Relay-1, -2)
  • COND (ЗОА) - Реле вентилятора радиатора системы охлаждения, реле №1,2 радиатора кондиционера (RAD Fan Relay, Cond Fan Relay-1, -2)
