Главная > Accent > MC (2005-2010) > Электрооборудование > Электрические схемы >

Пояснения к разделу «Схемы электрических соединений»

0

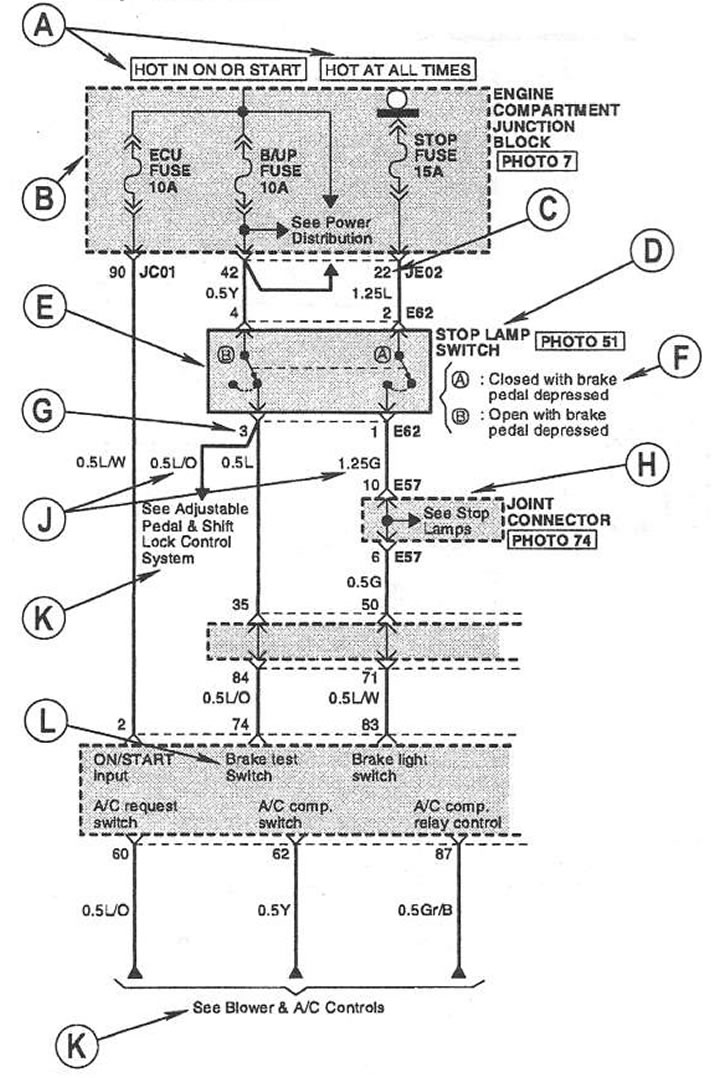

Фрагмент схемы электрооборудования





Условные обозначения на схемах:
  • А - Указано положение ключа в замке зажигания, при котором в данной цепи присутствует напряжение питания (НОТ AT ALL TIMES - напряжение подается постоянно, вне зависимости от положения ключа, НОТ IN ON OR START - напряжение подается при включении зажигания или при пуске двигателя);
  • В - Штриховая пиния указывает на то, что на данной схеме приведен фрагмент блока, устройства или элемента;
  • С - Указан номер контакта в блоке коммутации в моторном отсеке;
  • D - Название блока или элемента, и номер фотографии на которой показано расположения данного элемента в автомобиле.
  • Е - Сплошной линией обозначен блок, устройство или элемент;
  • F - Указано дополнительное условие функционирования элемента (в данном cлучае: контакт „А" - разомкнут, а контакт „В"- замкнут при не нажатой педали тормоза;
  • G - Обозначение номера разъема и номеров контактов в разъеме данного элемента;
  • Н - Условное обозначение коммутационного разъема (Joint Connector);
  • J - Обозначение сечения и цветовой маркировки провода;
  • К - Указание на соответствующую схему или элемент электрооборудования, которую необходимо рассматривать совместно с данной, приведенной схемой;
  • L - Обозначение входного или выходного сигнала.

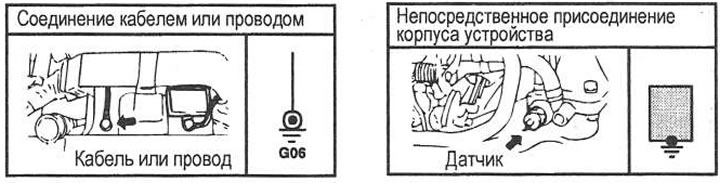

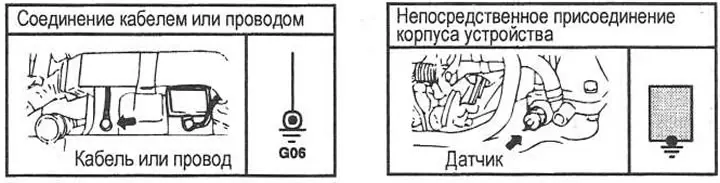

Обозначение соединения с «массой» автомобиля





Жгуты и разъемы



Классификация и обозначение жгутов:


  • Е - Жгуты моторного отсека (Engine Room Harness & Engine Front Harness)
  • С - Жгуты систем управления двигателем (Control Hamess)
  • M - Главные жгуты в салоне под приборной панелью (Main Harness) и жгуты потолка (Roof Harness)
  • F - Жгуты пола (Floor Harness)
  • А - Жгуты системы пассивной безопасности (Air Bag Hamess)
  • D - Жгуты дверей (Door Harness)
  • S - Жгуты передних сидений с электрическими регулировками и подогревом (Front Power Seat Harness)
  • R - Жгуты задней части автомобиля (Rear Hamess): жгуты багажного отсека (Trunk Room Harness) и жгуты крышки багажника (Trunk Lid Hamess)

Классификация и обозначение разъемов:
  • Разъемы блока коммутации (блок реле и предохранителей). Обозначение: I/Р - А — L.
  • Соединительные разъемы жгутов проводки (Harness Connector). Обозначение: две буквы и две цифры (например: ЕМ 01 - разъем, соединяющий жгут моторного отсека (Е) и главный жгут (М) под приборной панелью).
  • Коммутационные разъемы (Joint Connector), обозначены на схемах одной буквой и цифрами (например Е57).
  • Разъемы, расположенные непосредственно на блоках или компонентах, также обозначаются одной буквой и цифрами (например Е62).
  • Если в соответствующем блоке имеется несколько разъемов, после цифры (через черточку) указывается цифра, соответствующая номеру разъема в данном блоке (например С144-1).

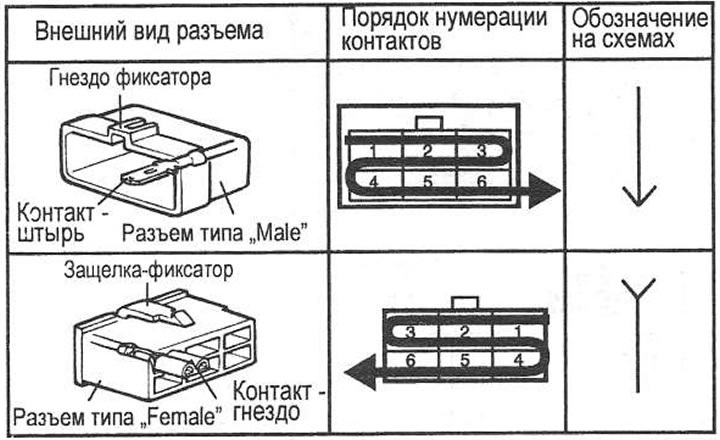

Вид и обозначение разъемов, порядок нумерации контактов

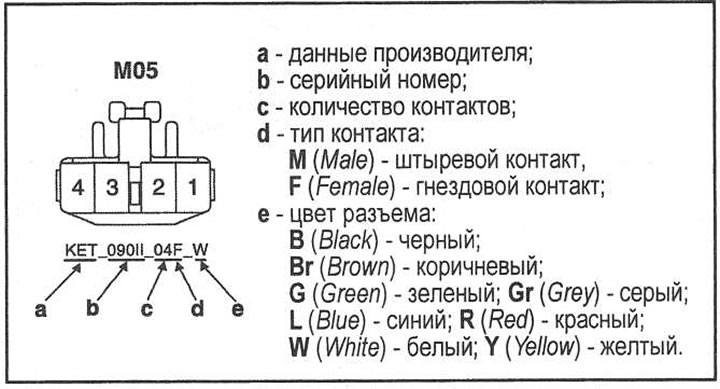

Маркировка разъемов





Маркировка проводов



На схемах указана маркировка проводов цифро-буквенными символами.


Например: 1.25 G или 0.5 L/O.

Цифрами обозначено сечение провода, в данном примере - 1,25 или 0,5 кв. мм. Буква (или буквы) обозначают цвет изоляции провода. Одна буква - одноцветный провод, в данном случае - зеленый; Две буквы - двухцветный провод: первая буква - основной цвет изоляции (синий), вторая буква - обозначение цвета полосы (оранжевый).

Обозначение цветов проводов: В (Black) - черный; Br (Brown) - коричневый; G (Green) - зеленый; Gr (Grey) - серый; L (Blue) - синий; Lg (Light Green) - светло-зеленый; T (Tan) - желто-коричневый; О (Orange) - оранжевый: Р (Pink) - розовый; R (Red) - красный: W (White) - белый; Y (Yellow) - желтый; Рр (Purple) - темно-красный; LI (Light Blue) - голубой.
