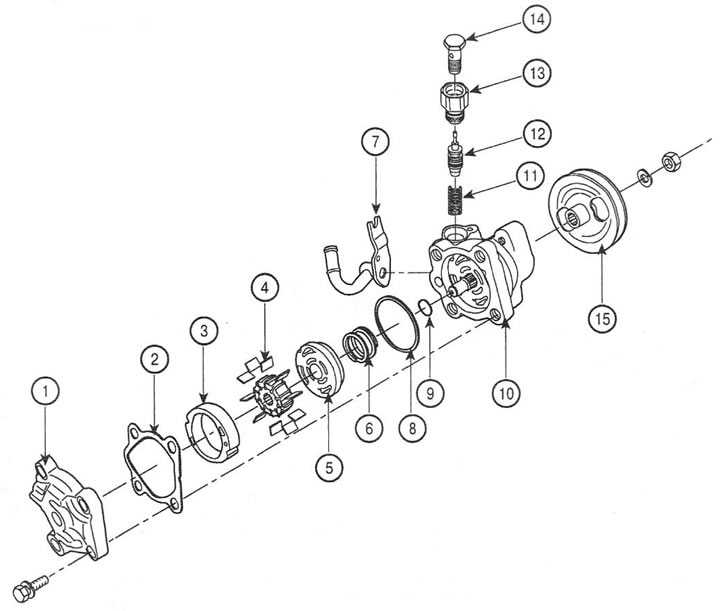

1. Крышка; 2. Прокладка; 3. Кулачковая шайба; 4. Ротор и пластины; 5. Боковая пластина; 6. Пружина; 8. Уплотнительное кольцо; 9. Уплотнительное кольцо; 10. Корпус насоса; 11. Пружина; 12. Клапан регулирования расхода; 13. Штуцер; 14. Полый винт; 15. Шкив
Разборка

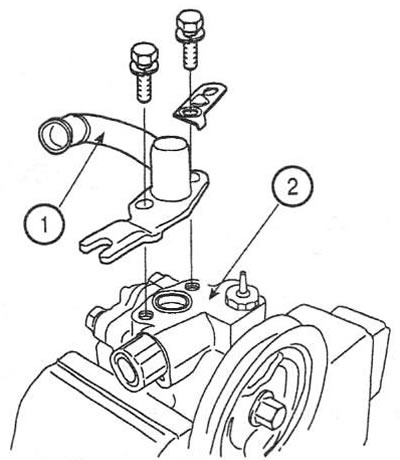

1. Открутите два винта и снимите питающий патрубок (2) с корпуса насоса (1). Снимите уплотнительное кольцо.

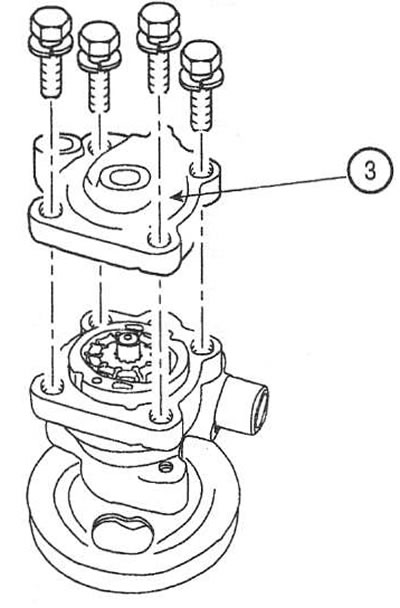

2. Открутите четыре винта и снимите крышку насоса (3) с прокладкой.

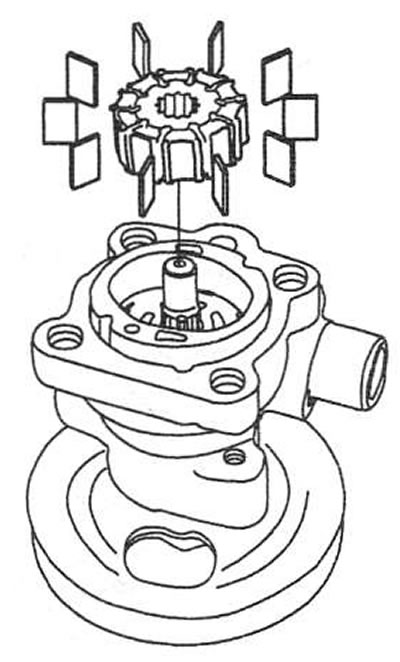

3. Извлеките ротор и пластины из корпуса насоса.

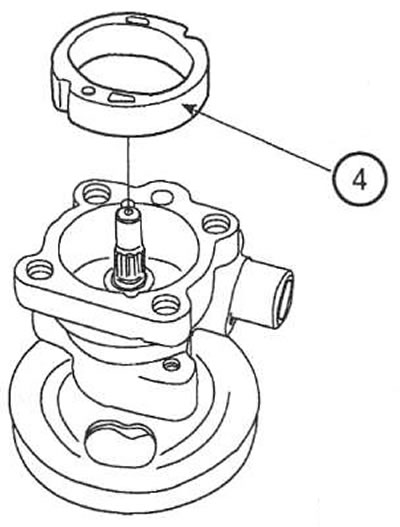

4. Снимите кулачковую шайбу (4).

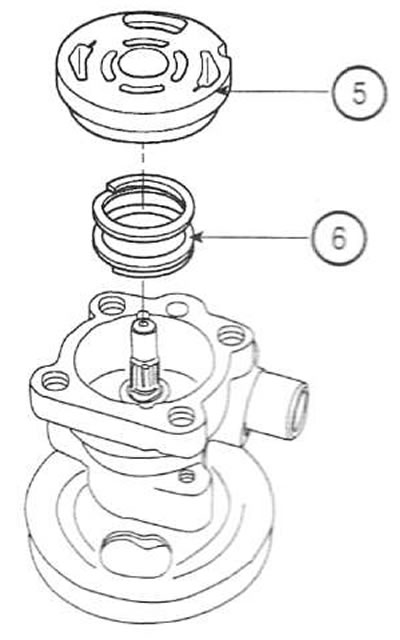

5. Снимите боковую пластину насоса (5) с пружиной (6).

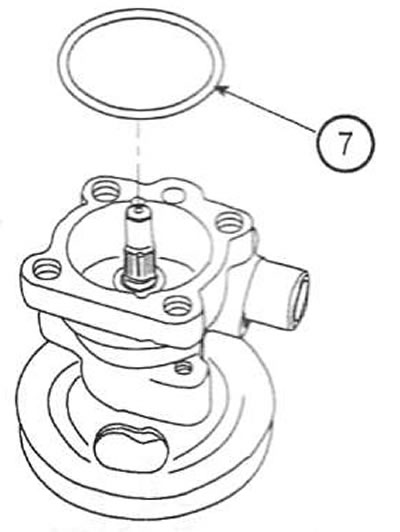

6. Снимите внутреннее и наружное уплотнительные кольца (7).

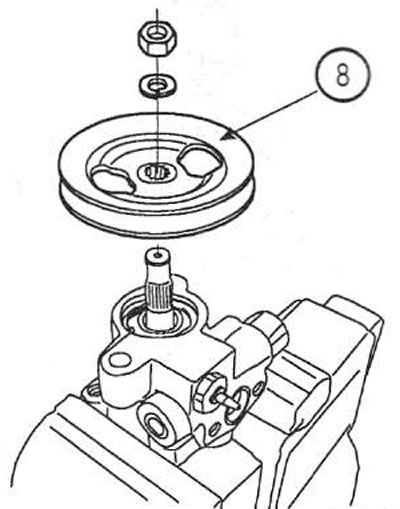

7. Закрепите насос в тисках, открутите гайку и снимите шкив (8) с шайбой.

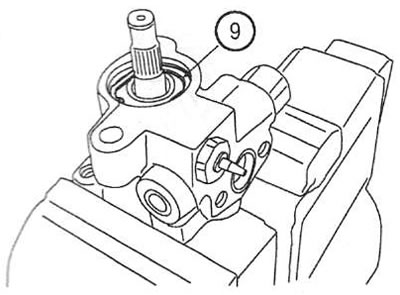

8. Снимите стопорное кольцо (9) вала и извлеките пыльник.

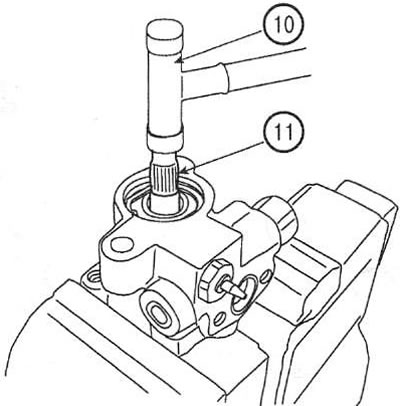

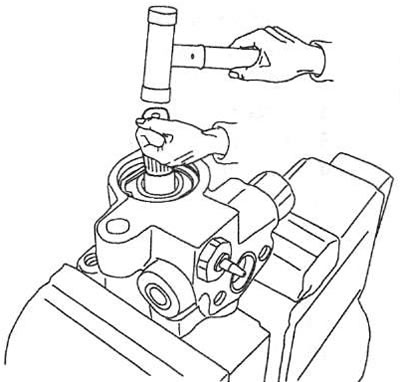

9. При помощи резинового молотка (10) извлеките вал насоса (11) из корпуса со стороны ротора.
10. Извлеките сальник из корпуса насоса.

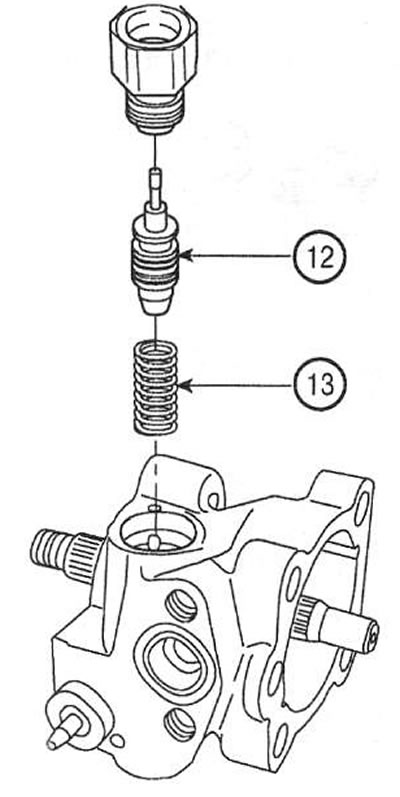

11. Открутите заглушку и извлеките клапан регулирования расхода (12) с пружиной (13). Снимите уплотнительное кольцо заглушки.
Внимание: не разбирайте клапан регулирования расхода.
Проверка
12. Проверьте все детали насоса на наличие повреждений и износа.

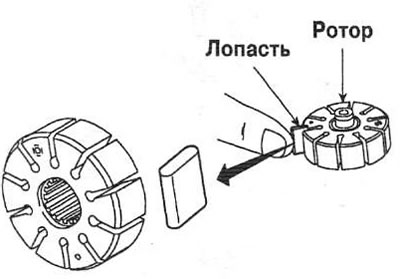

13. Проверьте зазоры между пазами ротора и пластинами.
14. Проверьте отсутствие повреждений регулирующего клапана и пружины.
Сборка
Примечание: при сборке заменяйте все уплотнительные кольца и сальники новыми.
15. Установите пружину, клапан регулирования расхода и закрутите заглушку.
16. С помощью подходящей оправки установите сальник вала.
17. Установите вал в корпус насоса. Установите пыльник и стопорное кольцо.
18. Установите шкив насоса и затяните гайку. Момент затяжки: 55-69 Нм.
19. Установите внешнее и внутреннее уплотнительные кольца.
20. Установите пружину и боковую пластину в корпус.
21. Вставьте стопорный штифт в канавку корпуса насоса и установите боковую пластину.
22. Установите ротор и лопасти. Метка на роторе должна располагаться вверху.
Примечание: закругленный торец лопасти должен быть обращен наружу.
23. Установите прокладку крышки насоса.
24. Установите крышку насоса.
25. Установите заборный патрубок насоса. Момент затяжки: 14-19 Нм.
