Снятие и установка заднего барабанного тормоза

0

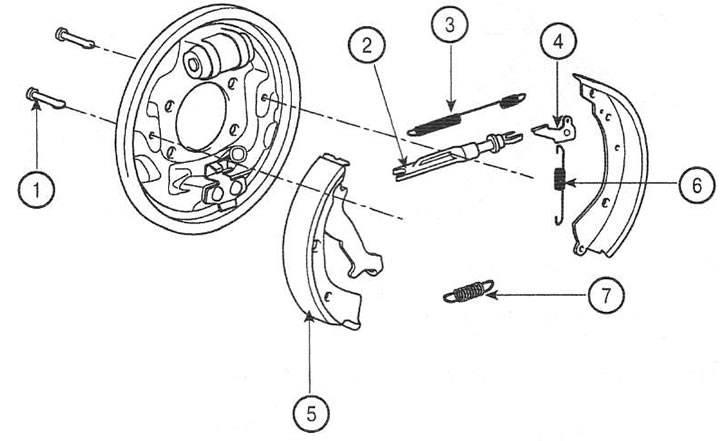

1. Опорный палец колодки; 2. Регулятор зазоров; 3. Верхняя стяжная пружина; 4. Регулировочный рычаг; 5. Тормозная колодка; 6. Поджимная пружина; 7. Нижняя стяжная пружина


Снятие



1. Снимите заднее колесо. Момент затяжки гаек: 90-110 Нм.

2. Снимите тормозной барабан.

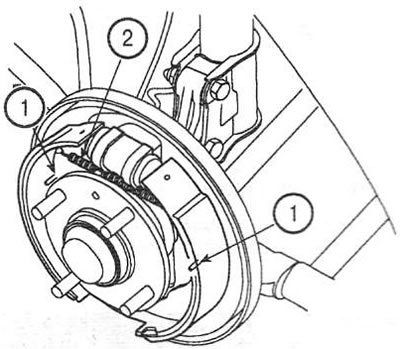

3. Снимите поджимную пружину и опорные пальцы (1) колодок. Снимите верхнюю возвратную пружину (2).

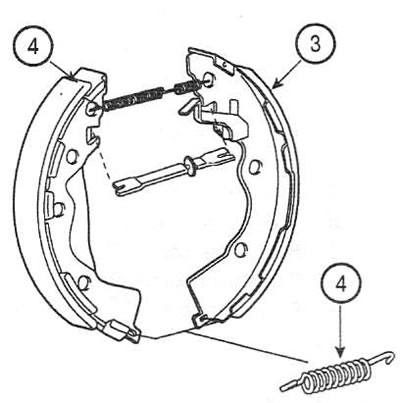

4. Опустите тормозные колодки (3) и снимите нижнюю стяжную пружину (4). Снимите регулятор зазоров, стараясь не повредить пыльники колесного цилиндра.



5. Отсоедините трос стояночного тормоза от рычага тормозного механизма.


6. Снимите тормозные колодки.

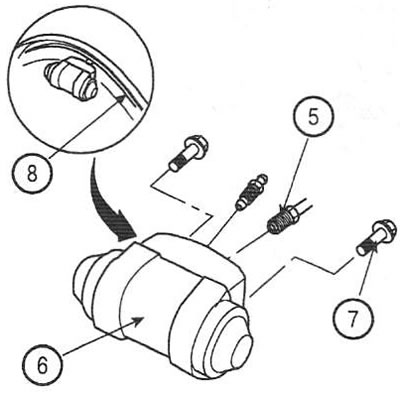

7. Отсоедините тормозную трубку (5) от рабочего цилиндра (6). Открутите винты (7) и снимите колесный цилиндр (6) с тормозного щита (8).



Проверка



Тормозные колодки

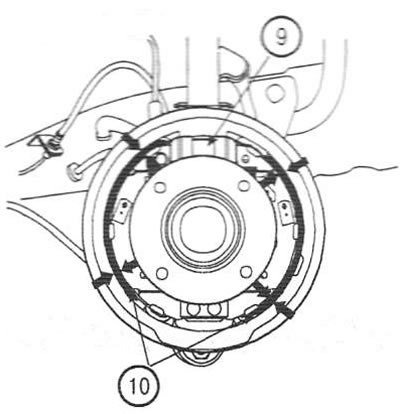

8. Проверьте отсутствие утечек из колесного цилиндра (9). Проверьте фрикционные накладки (10) колодок на отсутствие трещин, задиров, чрезмерного износа и следов масла или тормозной жидкости.



9. Проверьте толщину фрикционных накладок (С) (без учета толщины колодки). Номинальное значение: 3,9-4,5 мм. Минимально допустимое значение: 1,0 мм. Если измеренное значение меньше минимально допустимого, замените тормозные колодки комплектом.

Тормозной барабан

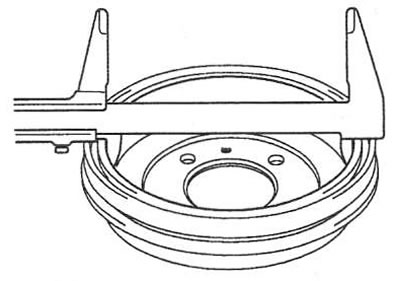

10. Штангенциркулем измерьте внутренний диаметр тормозного барабана. Номинальное значение: 203,2 мм. Максимальная овальность: 0,06 мм. Если измеренное значение меньше номинального, замените тормозной барабан.




11. Проверьте отсутствие механических повреждений барабана и отсутствие следов масла.

12. Проверьте прилегание тормозной колодки к внутренней поверхности барабана.

Установка

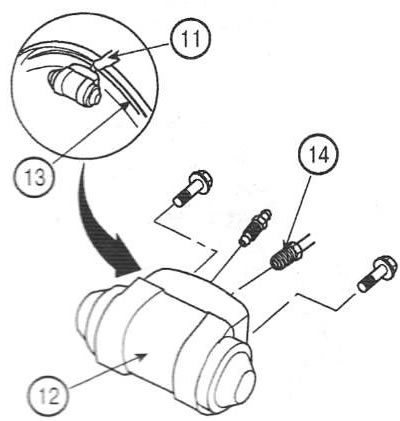

13. Нанесите герметик (11) на поверхность прилегания колесного цилиндра (12) к тормозному щиту (13). Установите колесный цилиндр (13) и подсоедините тормозную трубку (14).

14. Подсоедините трос стояночного тормоза к рычагу.

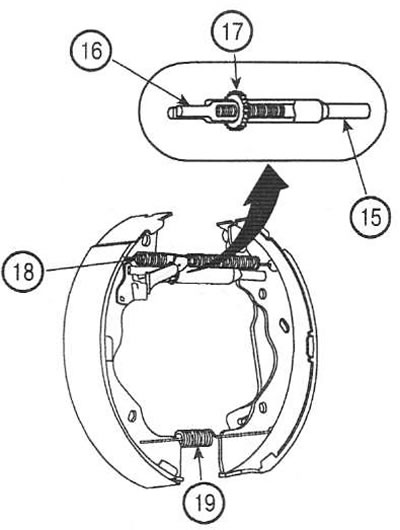

15. Очистите резьбовую (15) и рабочую (16) части регулятора зазоров. Нанесите на резьбу регулятора смазку.

Примечание: чтобы свести или развести колодки, следует вращать регулировочный винт (17).



16. Зацепите регулировочный рычаг и установите его на тормозную колодку.


17. Установите регулятор зазоров и верхнюю стяжную пружину (18) в правильном направлении. Установите нижнюю стяжную пружину (19).

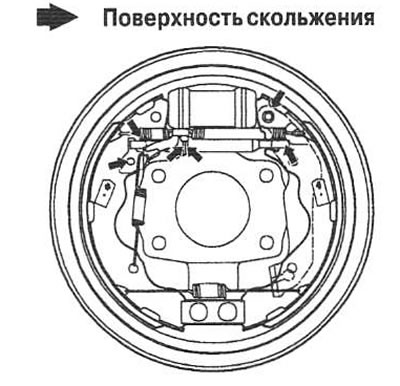

18. Нанесите смазку для колесных цилиндров на поверхности скольжения в указанных местах. Не наносите смазку на фрикционные накладки колодок.

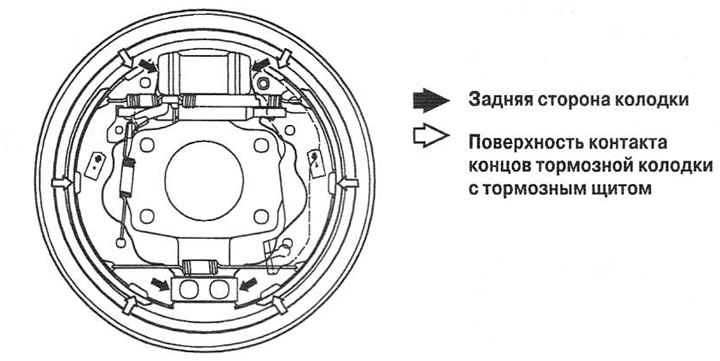

19. Нанесите смазку для колесных цилиндров на концы и заднюю поверхность колодок в указанных местах (места контакта колодок с тормозным щитом). Не наносите смазку на фрикционные накладки колодок.

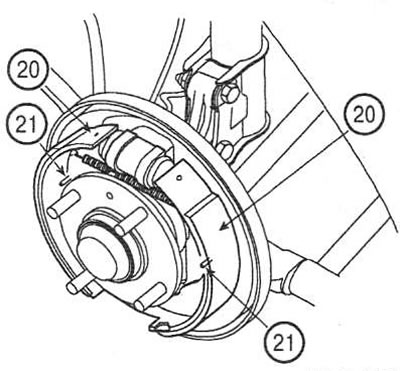

20. Установите колодки (20) на тормозной щит. Установите опорные пальцы колодок (21) и удерживающую пружину.



21. Установите тормозной барабан.

22. Прокачайте гидропривод тормозов и выполните регулировку стояночного тормоза.
