Проверка датчика частоты вращения колеса

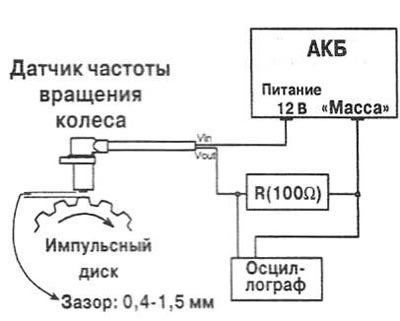

1. Измерьте выходное напряжение между клеммой и «массой» (кузовом), подсоединив датчик указанным образом.

Внимание: чтобы не повредить датчик, обязательно включите в измерительную схему резистор 100 Ом.

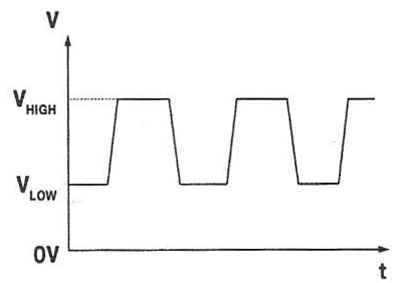

2. Сравните изменение выходного напряжения датчика с формой сигнала исправного датчика. V_HIGH = 1,18 - 1,68 В; V_LОW = 0,59-0,84 В. Частотный диапазон: 1 - 2500 Гц.
